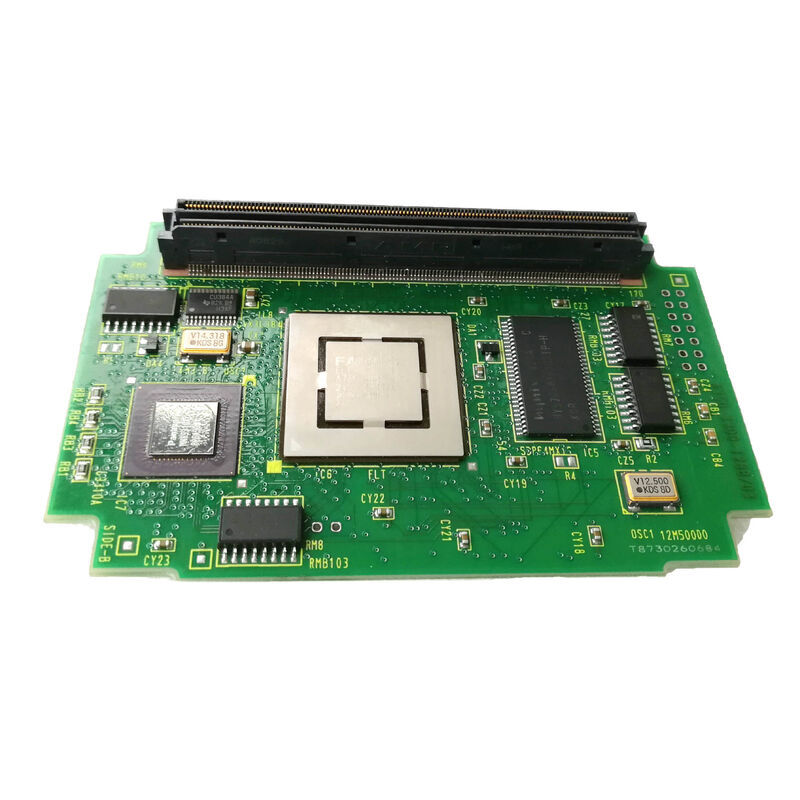

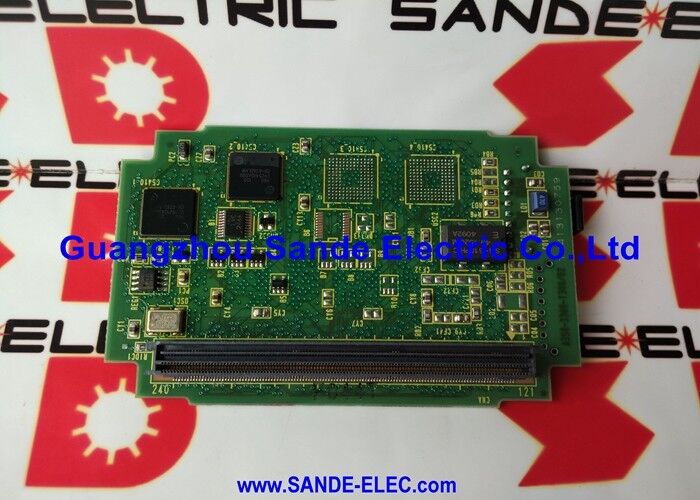

A20B-3300-0551 Fanuc PCB Board A20B33000551 A2OB-33OO-O55I

A20B-3300-0551 | ماژول رابط کاربری گرافیکی FANUC - 128 مگابایت DRAM / کارت پردازنده رابط کاربری گرافیکی / نمایشگر CNC و عملکرد رایانه شخصی / سری A20B-3300

ماژول رابط کاربری گرافیکی - پردازش گرافیکی اختصاصی

A20B-3300-0551 یک ماژول CPU همه منظوره نیست - یک ماژول CPU استماژول رابط کاربری گرافیکیاختصاص داده شده به پردازش نمایش و عملکردهای رابط گرافیکی. در حالی که ماژول CPU اصلی CNC درون یابی برنامه، کنترل محور و هماهنگی سیستم را مدیریت می کند، ماژول GUI مسئولیت رابط بصری اپراتور را بر عهده می گیرد.

این جداسازی عملکردی یک مزیت مهم معماری ارائه می‌کند: تجربه نمایشگر اپراتور حتی زمانی که CPU اصلی CNC به شدت با محاسبات پیچیده چند محوره بارگیری می‌شود، صاف و پاسخ‌گو باقی می‌ماند. هر پردازنده بدون رقابت برای زمان پردازش، دامنه خود را مدیریت می کند.

مشخصات کلیدی

ماژول رابط کاربری گرافیکی A20B-3300 در مقابل ماژول CPU - عملکردهای مکمل

سری A20B-3300 شامل ماژول های CPU عمومی (مانند ماژول A20B-3300-0293 486 و ماژول A20B-3300-0312 پنتیوم توصیف شده در این سری) و ماژول های کاربردی تخصصی مانند A20B-3300-0551 است.

رابطه در یک پیکربندی CNC:

ماژول CPU اصلی:اجرای برنامه، درون یابی حرکتی، نردبان PMC، ارتباط سروو، هماهنگی سیستم.

ماژول رابط کاربری گرافیکی (A20B-3300-0551):نمایش نمایش، رابط اپراتور، بازخورد گرافیکی، برنامه های کاربردی عملکرد کامپیوتر.

هر دو به یک برد اصلی متصل می شوند اما حوزه های پردازش مستقل را ارائه می دهند. یک خطا در ماژول GUI می تواند نمایشگر اپراتور را در حالی که CNC به ماشینکاری ادامه می دهد مختل کند - و بالعکس.

سناریوهای کاربردی

خطای ماژول رابط کاربری گرافیکی در CNC با عملکرد کامپیوتر:یک FANUC CNC با عملکرد رایانه شخصی مشکلات نمایشی ایجاد می کند - رابط گرافیکی کند می شود، نمایش مسیر ابزار رندر نمی شود، یا عملکرد رایانه از کار می افتد. CNC به طور معمول به ماشینکاری ادامه می دهد. ماژول رابط کاربری گرافیکی A20B-3300-0551 به عنوان نقص شناسایی شده است. جایگزینی عملکرد نمایشگر و رایانه شخصی را بازیابی می کند.

بازسازی صفحه نمایش CNC:کیفیت صفحه نمایش گرافیکی یک سیستم CNC FANUC در طول سال ها خدمات کاهش یافته است. ماژول رابط کاربری گرافیکی A20B-3300-0551 به عنوان بخشی از به روز رسانی سیستم نمایشگر جایگزین شده است.

سوالات متداول

Q1: چه سیستم های CNC از ماژول رابط کاربری گرافیکی A20B-3300-0551 استفاده می کنند؟

ظرفیت DRAM 128 مگابایتی A20B-3300-0551 و نامگذاری "ماژول GUI" نشانگر پیکربندی متمرکز بر نمایشگر با کارایی بالا است - مطابق با سیستم های CNC نسل FANUC iB با عملکرد رایانه شخصی یا گزینه های صفحه نمایش با وضوح بالا. مدل CNC قابل اجرا را از اسناد سخت افزاری برد اصلی میزبان تأیید کنید.

Q2: آیا جایگزینی A20B-3300-0551 بر پارامترهای CNC یا برنامه های قطعه تأثیر می گذارد؟

نه. پارامترهای CNC و برنامه‌های قطعه در ماژول‌های حافظه SRAM و FROM روی برد اصلی قرار دارند - نه در ماژول GUI. جایگزین کردن A20B-3300-0551 بر این مقادیر ذخیره شده تأثیری ندارد. پس از نصب جایگزین، نمایشگر و عملکردهای رابط کاربری گرافیکی بازیابی می شوند. قابلیت ماشینکاری CNC هرگز تحت تأثیر خطای ماژول GUI قرار نگرفت.

Q3: اگر ماژول رابط کاربری گرافیکی A20B-3300-0551 در حالی که CNC در حال اجرای یک برنامه است از کار بیفتد، چه اتفاقی می افتد؟

اگر ماژول GUI در طول تولید از کار بیفتد، عملکردهای ماشینکاری CNC ادامه می‌یابد - CPU اصلی، محورهای سروو و PMC بی‌تأثیر هستند. نمایشگر اپراتور ممکن است غیرعملکردی یا نامنظم شود و نظارت بر برنامه یا تعامل با CNC از پانل اپراتور غیرممکن شود. برای تعویض ماژول معیوب، دستگاه باید در اولین فرصت با خیال راحت متوقف شود.

Q4: آیا 128 مگابایت برای برنامه های کاربردی مدرن رایانه شخصی کافی است؟

حافظه DRAM 128 مگابایتی در A20B-3300-0551 برای عملکرد رایانه شخصی نسل FANUC iB سخاوتمندانه بود. برای برنامه های کامپیوتری طراحی شده و واجد شرایط برای این نسل CNC، 128 مگابایت حافظه کافی را فراهم می کند. اجرای نرم‌افزار رایانه شخصی مدرن که برای این نسل CNC FANUC واجد شرایط نیست، صرف‌نظر از حافظه موجود توصیه نمی‌شود — فقط از نرم‌افزارهای واجد شرایط FANUC و واجد شرایط ماشین‌ساز برای عملکرد رایانه استفاده کنید.
