A20B-3300-0478 Fanuc PCB Board A20B33000478 A2OB-33OO-O478

A20B-3300-0478 | ماژول الحاقی سروو FANUC FSSB — 30i / 31i / 32i / R-30i / گسترش سرو فیبر نوری / چند محوری DSP

افزودنی FSSB - افزایش ظرفیت محور سروو

سری 30i/31i/32i پلتفرم CNC با بالاترین قابلیت FANUC است – که برای ماشین‌هایی با سخت‌ترین نیازهای شمارش محور طراحی شده است. A20B-3300-0478 یک ماژول افزودنی سروو است که ظرفیت محور سروو FSSB سیستم FS30i را فراتر از آنچه که برد اصلی پایه به تنهایی فراهم می کند، گسترش می دهد.

نیاز به این ماژول الحاقی از نمایه برنامه 30i/31i/32i ناشی می شود. یک CNC سری 30i FANUC از نظر تئوری می تواند تا 32 محور سروو را در چندین مسیر مدیریت کند. کانال های FSSB پایه روی برد اصلی تعداد مشخصی از محورها را ارائه می دهند. A20B-3300-0478 برای پیکربندی‌هایی که فراتر از این ظرفیت پایه است - سیستم‌های ماشینکاری چند مسیره، کاربردهای روبات با اتصالات زیاد، ماشین‌آلات پیچیده پیچیده - کانال‌های FSSB اضافی را ارائه می‌کند.

مشخصات کلیدی

سازگاری R-30i - ربات و CNC روی یک پلتفرم

R-30i کنترل کننده ربات FANUC برای Arc Mate، LR-Mate و بسیاری دیگر از خانواده ربات های صنعتی FANUC است. این واقعیت که A20B-3300-0478 به کنترلر ربات 30i CNC و R-30i خدمت می کند، معماری سخت افزاری مشترک پلتفرم های پرچمدار FANUC را منعکس می کند.

هر دو ربات FS30i CNC و R-30i از معماری FSSB یکسان برای کنترل محور سروو استفاده می کنند:

• در CNC: FSSB به درایوهای سروو Alpha-i SVM برای محورهای ماشین ابزار متصل می شود.
• در ربات: FSSB به سروو درایوهای مشترک ربات متصل می شود

یک ماژول منفرد A20B-3300-0478 می‌تواند به هر یک از این کاربردها کمک کند - ایجاد گسترش محور FSSB برای یک مرکز ماشینکاری 30i یا یک ربات صنعتی FANUC با استفاده از کنترل‌کننده R-30i.

سناریوهای کاربردی

سیستم ماشینکاری 30i CNC با تعداد محور بالا:یک CNC سری 30i FANUC یک مرکز ماشینکاری مرکب 9 محوره را کنترل می کند - محورهای بیشتری نسبت به کانال های FSSB برد اصلی پایه. A20B-3300-0478 کانال های FSSB اضافی مورد نیاز برای شمارش محورهای توسعه یافته را فراهم می کند.

خطای ماژول سروو ربات R-30i:یک ربات صنعتی FANUC که توسط R-30i کنترل می شود، خطاهای ارتباطی FSSB را در یک یا چند محور مشترک ایجاد می کند. ماژول افزودنی سروو A20B-3300-0478 به عنوان خطا شناسایی شده است. تعویض، ارتباط کامل FSSB را به همه درایوهای مشترک بازیابی می کند.

سوالات متداول

Q1: چگونه A20B-3300-0478 به طور فیزیکی به برد اصلی 30i متصل می شود؟

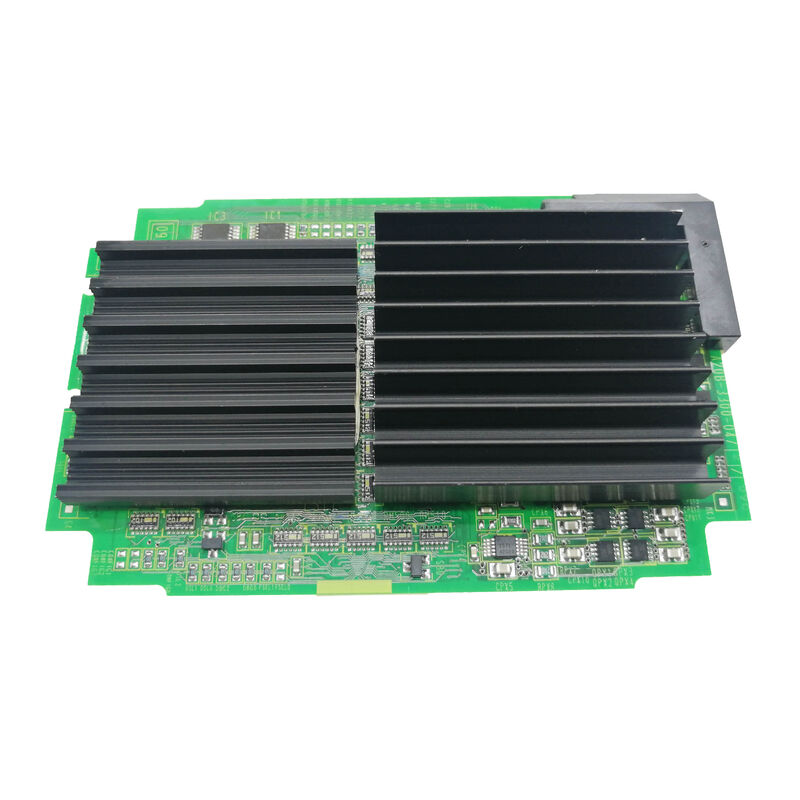

A20B-3300-0478 یک ماژول پلاگین است که به صورت افقی بر روی برد اصلی CPU 30i/R-30i نصب می شود - شبیه به نحوه اتصال کارت آپشن به برد اصلی. سیگنال های قدرت و کنترل خود را از طریق کانکتور برد به برد می گیرد و کانکتورهای فیبر نوری FSSB خود را برای اتصالات زنجیره ای درایو سروو فراهم می کند.

Q2: چه درایوهای سروو به A20B-3300-0478 متصل می شوند؟

A20B-3300-0478 خروجی های فیبر نوری FSSB را فراهم می کند که به ماژول های سروو درایو FANUC Alpha-i (سری A06B-6114 αis، سری A06B-6096 آلفا SVM و غیره) در توپولوژی زنجیره ای دیزی متصل می شوند. هر کانال FSSB از ماژول الحاقی می تواند چندین درایو متصل به صورت سری را سرویس دهد.

Q3: آیا جایگزینی A20B-3300-0478 به تغییرات پارامتر سروو نیاز دارد؟

خیر. تمام پارامترهای سروو برای محورهای ارائه شده توسط این ماژول الحاقی در SRAM اصلی CNC یا کنترلر ربات قرار دارند. پس از نصب جایگزین، سیستم ارتباط FSSB را با تمام درایوهای متصل دوباره برقرار می کند و پارامترهای موجود را به طور خودکار اعمال می کند.

Q4: آیا A20B-3300-0478 بین برنامه های کاربردی CNC (30i) و روبات (R-30i) قابل تعویض است؟

ماژول سخت افزاری برای هر دو کنترلر ربات 30i/31i/32i CNC و R-30i تایید شده است. با این حال، پیکربندی خاص (تعداد کانال FSSB، تنظیمات نرم افزار) ممکن است بین برنامه های کاربردی CNC و ربات متفاوت باشد. قبل از تعویض متقابل، تأیید کنید که نوع ماژول مشابه برای هر دو برنامه صحیح است.

Q5: تفاوت بین A20B-3300-0478 و Axis Cards (A20B-3300-063x) چیست؟

کارت‌های محور A20B-3300-063x (0635/0638) ماژول‌های کنترل محور پایه برای پلت‌فرم‌های CNC پایین‌تر FANUC (0i-D و موارد مرتبط) هستند. A20B-3300-0478 یک ماژول توسعه افزودنی سروو به طور خاص برای پلتفرم های FS30i و R-30i است - که قبلاً کانال های FSSB پایه را روی برد اصلی دارند و برای شمارش محورهای توسعه یافته به این افزونه نیاز دارند. آنها به سطوح مختلف پلت فرم CNC خدمت می کنند.
