A20B-3300-0475 | ماژول CPU FANUC A3 — 128 مگابایت DRAM یکپارچه / کارت پردازنده CNC با ظرفیت بالا / سری A20B-3300

128 مگابایت DRAM - یک مرحله تولیدی مهم

ردیابی ظرفیت DRAM در سری ماژول های CPU A20B-3300 تکامل قابلیت پردازش FANUC CNC را نشان می دهد. نسل های قبلی 8 مگابایت، سپس 16 مگابایت و سپس 32 مگابایت DRAM داشتند. A20B-3300-0475 128 مگابایت DRAM یکپارچه را به ارمغان می آورد - یک گام اساسی که منعکس کننده نیازهای جدیدتر سیستم عامل های FANUC CNC است.

حافظه کاری 128 مگابایتی را قادر می سازد:

بافرهای بزرگتر برنامه نگاه به آینده:CNC می‌تواند بلوک‌های G-code بیشتری را جلوتر از نقطه برش بافر کند، و اجرای صاف را در فیدرات‌های بالا حتی با برنامه‌های مسیر ابزار پیچیده و متراکم ممکن می‌سازد.

برنامه های پیچیده تر PMC:منطق توالی ماشین پیشرفته، مدیریت ارتباطات چند دستگاهی، و پردازش شرطی پیچیده، تقاضاهای بالاتری را در محیط حافظه کاری CPU ایجاد می کند.

سیستم عامل پیشرفته و نرم افزار گزینه:هر نسل از نرم افزار CNC FANUC با ادغام ویژگی های بیشتر رشد می کند. حافظه کاری 128 مگابایتی تصویر نرم افزاری با امکانات کامل از پلت فرم CNC را بدون هیچ گونه خطری در خود جای می دهد.

مشخصات کلیدی

DRAM یکپارچه - یک برد، عملکرد کامل

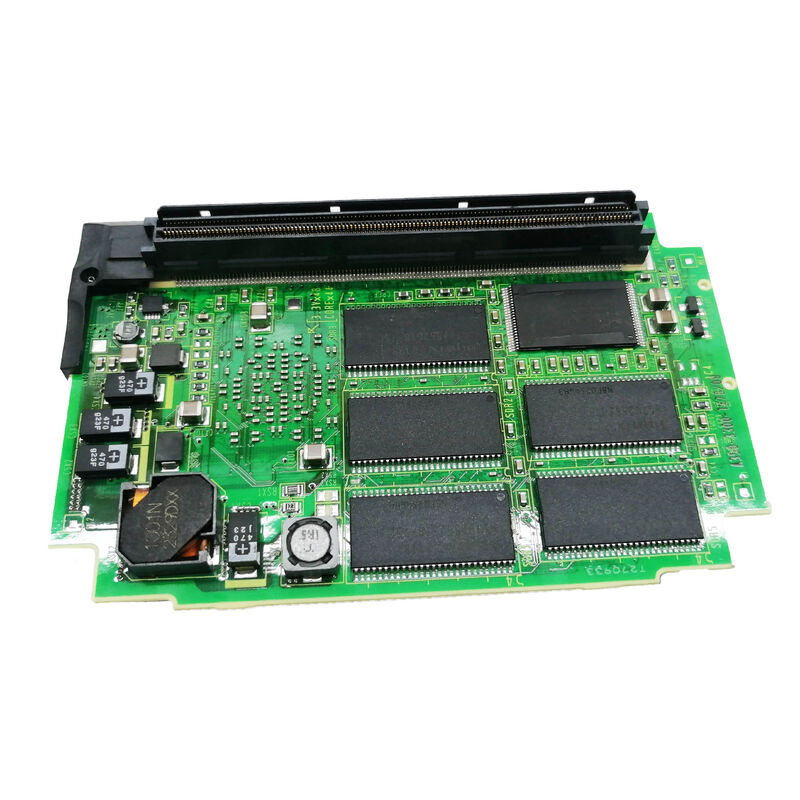

A20B-3300-0475 تمام 128 مگابایت DRAM را مستقیماً روی PCB کارت CPU یکپارچه می کند. ماژول توسعه DRAM جداگانه مورد نیاز نیست. تخصیص کامل حافظه کاری در یک شماره قطعه تحویل داده می شود.

این یکپارچه سازی خدمات سیستم را ساده می کند. هنگامی که مشکل کارت CPU یا حافظه کاری مشکوک است، جایگزینی A20B-3300-0475 هر دو را در یک عملیات برطرف می کند. یک برد واحد موجود در انبار، هر دو حالت خرابی CPU و DRAM را پوشش می‌دهد و دامنه یدکی مورد نیاز را کاهش می‌دهد.

سناریوهای کاربردی

خرابی بوت CNC با برد اصلی A3:یک سیستم CNC FANUC با پیکربندی برد اصلی A3 نمی تواند دنباله راه اندازی خود را کامل کند. کدهای هشدار مربوط به حافظه ظاهر می شوند. کارت CPU A20B-3300-0475 به عنوان ماژول ترکیبی CPU و DRAM جایگزین شده است. CNC پس از نصب تعویض، کار عادی خود را از سر می گیرد.

کارت یدکی برای تجهیزات تولید با ارزش بالا:یک مرکز ماشینکاری که یک پلت فرم CNC FANUC با نیازهای CPU DRAM 128 مگابایتی دارد، A20B-3300-0475 را به عنوان یک یدکی حیاتی نگه می دارد. کارت بلافاصله در صورت خرابی ماژول CPU در دسترس است - زمان تعمیر تا تولید را از روز به ساعت کاهش می دهد.

سوالات متداول

Q1: A20B-3300-0475 چه تفاوتی با A20B-3300-0471 (همچنین 128 مگابایت DRAM) دارد؟

هر دو ماژول‌های CPU DRAM 128 مگابایتی هستند، اما دارای انواع بردهای مختلف هستند: -0475 از نوع A3 است. -0471 نوع i-B3 برای سیستم های 15i/16i/18i/21i مدل B است. این نام‌گذاری‌های متفاوت نشان‌دهنده رابط‌های فیزیکی متفاوتی هستند که با نسل‌های مختلف برد اصلی مطابقت دارند. آنها قابل تعویض نیستند - همیشه نوع کارت CPU را با نام برد اصلی سیستم CNC خاص مطابقت دهید.

Q2: آیا A20B-3300-0475 دارای نرم افزار سیستم CNC است؟

خیر. نرم افزار سیستم CNC در ماژول های FROM (Flash ROM) - بردهای پلاگین جداگانه در سیستم کنترل FANUC ذخیره می شود. A20B-3300-0475 فقط هسته پردازشی و حافظه کاری 128 مگابایتی را فراهم می کند. در هنگام روشن شدن، CNC نرم افزار خود را از ماژول های FROM در DRAM کارت CPU بارگذاری مجدد می کند. تعویض کارت CPU بر محتوای FROM یا پارامترهای ذخیره شده در SRAM تأثیری ندارد.

Q3: آیا می توان از A20B-3300-0475 برای ارتقاء سیستمی استفاده کرد که قبلاً از کارت CPU با ظرفیت DRAM کمتر استفاده می کرد؟

این بستگی به این دارد که آیا اسلات کارت پردازنده اصلی برد برای نوع برد A3 درجه بندی شده است و آیا نسخه نرم افزار CNC از حافظه کاری 128 مگابایتی پشتیبانی می کند یا خیر. اگر سازگاری فیزیکی تأیید شود، استفاده از کارت با ظرفیت بالاتر در سیستمی که قبلاً با DRAM کمتر کار می کرد، مضر نیست. با این حال، نرم‌افزار سیستم باید بتواند 128 مگابایت کامل را بررسی کند - قبل از نصب به‌عنوان ارتقاء به جای جایگزینی مشابه، از اسناد سخت‌افزاری و نرم‌افزاری CNC تأیید شود.

Q4: روش صحیح پس از نصب A20B-3300-0475 چیست؟

پس از نصب کارت CPU، CNC را روشن کنید و دنباله بوت را رعایت کنید. سیستم باید مقداردهی اولیه را کامل کند، نرم افزار خود را از FROM بارگیری کند و پارامترهای آن را از SRAM بخواند. بررسی کنید که تمام محورها، عملکردهای PMC و گزینه های ارتباطی به درستی کار می کنند. اگر محتوای FROM یا پارامترهای SRAM وجود ندارد، از پشتیبان بازیابی کنید. تعویض را در سوابق تعمیر و نگهداری ماشین ثبت کنید.

Q5: آیا انواع دیگری از ماژول CPU A3 به جز A20B-3300-0475 در سری A20B-3300 وجود دارد؟

بله. در سری A20B-3300، ماژول‌های CPU متعدد با ظرفیت‌های مختلف DRAM دارای نام نوع A3 هستند. -0475 نوع 128 مگابایتی است. سایر انواع A3 ممکن است دارای اندازه های مختلف DRAM باشند. همیشه قبل از سفارش، نوع برد (A3) و ظرفیت DRAM را از روی برچسب ماژول نصب شده تأیید کنید - مطابقت هر دو تضمین می کند که جایگزینی با مشخصات کامل ماژول اصلی مطابقت دارد.
