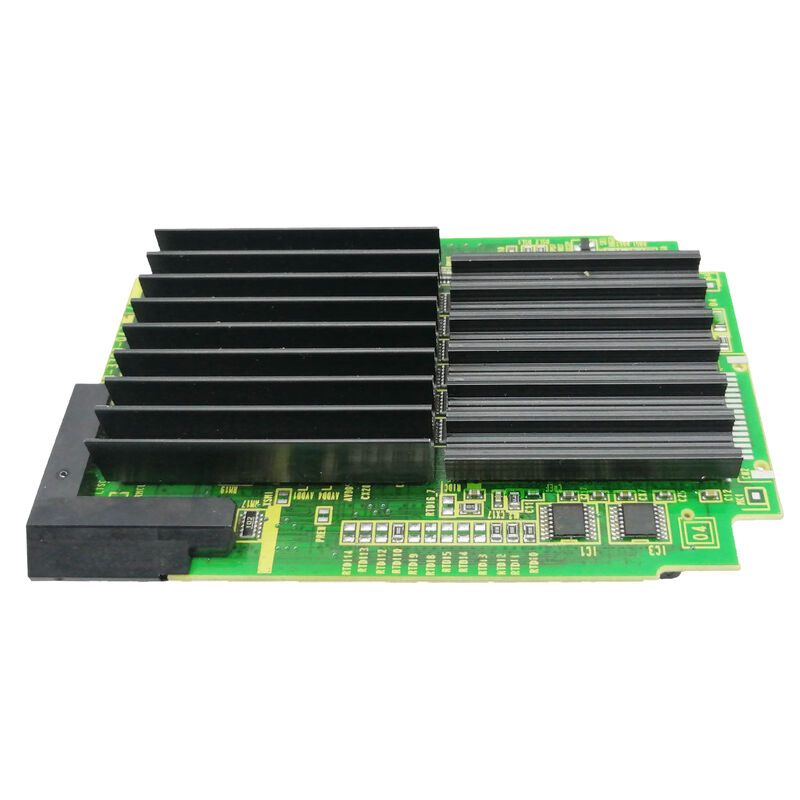

A20B-3300-0471 Fanuc PCB Board A20B33000471 A2OB-33OO-O47I

A20B-3300-0471∙ FANUC ماژول پردازنده نسل B3 ∙ 128MB DRAM / سری 16i-B / 18i-B / 21i-B / حافظه نسل B کامل

B3 حافظه کامل برای نسل i-B

A20B-3300-0471 ماژول CPU با حداکثر حافظه برای سیستم عامل های CNC نسل FANUC i-B است.این دو برابر حافظه کاری ماژول B2 (A20B-3300-0470) است و هشت برابر حافظه ماژول های اصلی Pentium MMX را فراهم می کند که برای اولین بار به این سیستم عامل ها خدمت می کنند.

این ظرفیت 128MB یک لوکس نیست، این مشخصات مناسب برای سیستم های CNC سری 16i-B، 18i-B و 21i-B است که:

به طور کامل انتخاب شده:گزینه های نرم افزاری پیشرفته از جمله AICC (AI Contour Control) ، تحولات 5 محور، بهینه سازی سرو، چک گرافیکی و دیگران هر کدام به نقش نرم افزاری CNC اضافه می کنند.یک i-B CNC کاملاً گزینه ای از فضای حافظه 128MB ماژول B3 بهره می برد.

تابع PC فعال است:CNC سری i-B از یک عملکرد کامپیوتر جاسازی شده برای برنامه های کاربردی HMI سفارشی، جمع آوری داده ها و DNC پشتیبانی می کند.نرم افزار عملکرد کامپیوتر در همان حافظه کاری به عنوان هسته CNC اجرا می شود 128MB فضای کافی برای هر دو فراهم می کند.

به پلتفرم 21i-B خدمت می کنم:21i-B یک پلت فرم پیچیده تر از 16i-B/18i-B است. B3 تنها ماژول CPU تایید شده است که سه مورد را پوشش می دهد: 16i-B، 18i-B و 21i-B. B2 (0470) فقط برای 16i-B و 18i-B تایید شده است.

مشخصات کلیدی

B2 در مقابل B3 ️ چه موقع هرکدام را انتخاب کنید

انتخاب بین B2 (A20B-3300-0470) و B3 (A20B-3300-0471) بستگی به پیکربندی نصب شده CNC دارد:

برای تعویض ساده: با نام ماژول نصب شده مطابقت داشته باشید. CNC با B2 با 64MB تایید شد. CNC با B3 از کل 128MB استفاده می کند.جایگزینی بدون بررسی طراحی ممکن است در یک جهت کار کند (B3 در یک اسلات B2، به طور موثر حافظه بیشتری را نسبت به مورد نیاز فراهم می کند) اما نه دیگری (B2 در یک اسلات B3 نیمی از حافظه مورد انتظار را فراهم می کند).

سناریوهای کاربرد

خطای ماژول پردازنده CNC 21i-B:یک مرکز ماشینکاری FANUC سری 21i-B دچار خرابی در سطح پردازنده می شود. A20B-3300-0471 به عنوان ماژول B3 صحیح تایید می شود. تعویض پردازش CPU 128MB را بازیابی می کند.

ارتقاء حافظه 16i-B CNC:یک سی ان سی سری 16i-B که در حال حاضر یک ماژول B2 (64MB) را اجرا می کند، زمانی که گزینه های نرم افزاری اضافی نصب می شوند که نیاز به حافظه کاری بیشتری دارند، به B3 (128MB) ارتقا می یابد.

سوالات عمومی

سوال 1: آیا A20B-3300-0471 (B3، 128MB) در یک اسلات 16i-B صفحه اصلی طراحی شده برای B2 (64MB) سازگار است؟

B3 در 128MB حافظه بیشتری نسبت به B2 فراهم می کند. در بیشتر موارد، B3 جایگزین سازگار در یک اسلات طراحی شده برای B2 است ️ حافظه بزرگتر باعث مشکلات سازگاری نمی شود.CNC از حافظه کار اضافی بهره مند خواهد شد. از اسناد سخت افزاری FANUC 16i-B تأیید کنید که آیا حداقل یا حداکثر محدودیت حافظه اعمال می شود.

سوال2: مزیت اصلی B3 (128MB) در مقایسه با ماژول های قبلی Pentium MMX (16 ¢ 32MB) چیست؟

B3 حافظه کاری 4×8 × بیشتر از نسل Pentium MMX (16MB یا 32MB) را فراهم می کند. این اجازه می دهد تا پیکربندی های CNC، برنامه های کاربردی عملکردی PC،و پردازش برنامه های پیچیده به جلو برای کار بدون فشار حافظه ارائه عملکرد CNC پایدار و سازگار در سراسر مجموعه گزینه نصب شده.

س3: آیا جایگزینی A20B-3300-0471 بر پارامترهای CNC یا برنامه ها تأثیر می گذارد؟

شماره: پارامترها و برنامه های CNC در ماژول های SRAM و FROM جدا از ماژول CPU قرار دارند. جایگزینی A20B-3300-0471 بر داده های ذخیره شده تأثیر نمی گذارد. پس از نصب جایگزینی،CNC از FROM شروع می شود و پارامترهای SRAM را به طور خودکار می خواند..

سوال 4: آیا A20B-3300-0471 نیز در سری 21i-A (مدل A) استفاده می شود یا فقط 21i-B؟

نام B3 به طور خاص سیستم عامل سخت افزاری نسل B را شناسایی می کند. 21i-A (مدل A) از مشخصات ماژول CPU متفاوت از 21i-B استفاده می کند.A20B-3300-0471 برای نسل B (21i-B) تایید شده است نه نسل A (21i-A). قبل از سفارش از اسناد سخت افزاری تایید کنید که آیا سیستم نصب شده 21i-A یا 21i-B است.

س5: چه تامین کنندگان و شرایط گارانتی برای A20B-3300-0471 در دسترس هستند؟

چند متخصص FANUC در دسترس بودن را تأیید می کنند: DNC الکترونیک (تزدید مستقیم و مبادله، 16i-B/18i-B ذخیره نگهداری می شود) ، fanuc-controller.com (ضمان 12 ماهه) ،شرکت اتوماسیون صنعتی (در موجود)، FanucWorld (نوی / بازسازی / تعمیر). MRO Electric 2 سال گارانتی بر روی واحدهای تعمیر شده ارائه می دهد. تبادل هسته از طریق MRO Electric در دسترس است.
