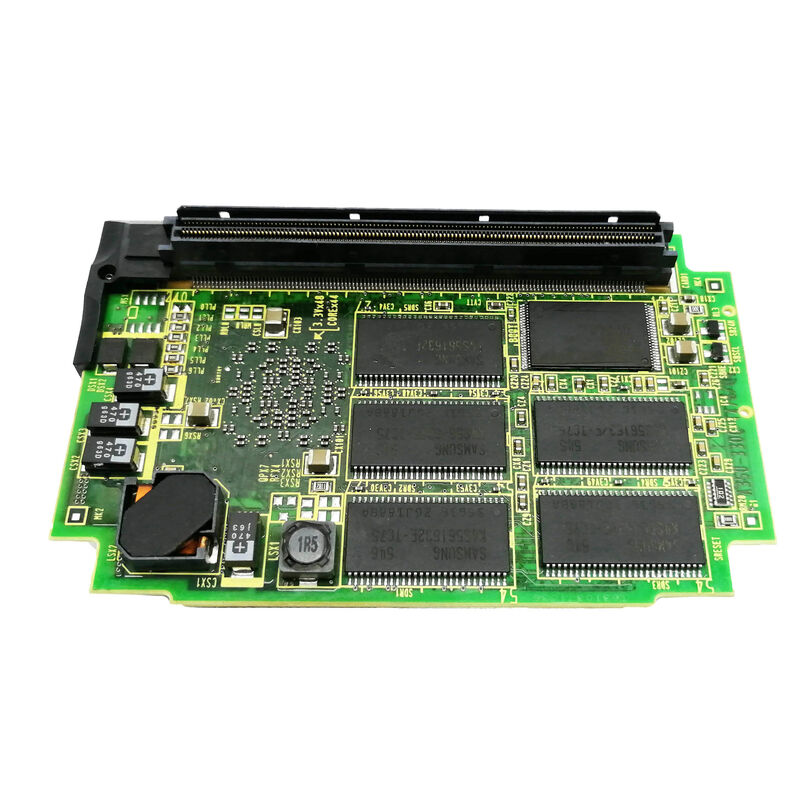

A20B-3300-0471 Fanuc PCB Board A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 | ماژول CPU نسل FANUC B3 — 128 مگابایت DRAM / سری 16i-B / 18i-B / 21i-B / پردازنده CNC با کارایی بالا

B3 - ارتقاء حافظه بالا برای سیستم های CNC iB

A20B-3300-0471 یک گام مهم در پردازش منابع برای نسل FANUC iB CNC است. در جایی که ماژول‌های پنتیوم MMX قبلی (A20B-3300-0600 برای 16i-B/18i-B، A20B-3300-0602/0603 برای 21i-B) 16 مگابایت یا 32 مگابایت DRAM ارائه می‌کردند، نسل B3 128 مگابایت حافظه کاری قبلی را ارائه می‌کند - چهار تا هشت برابر این ماژول‌ها.

نام "B3" دو چیز را مشخص می کند:

• ب:نسل سخت افزار - با پلت فرم CNC سری iB مطابقت دارد
• 3:نوع در این نسل - به عنوان سومین نوع در خانواده ماژول های CPU سری B قرار می گیرد

این ماژول 128 مگابایتی برای پیکربندی‌های CNC سری iB که ظرفیت‌های حافظه قبلی به محدودیت‌های خود رسیده است، مهندسی شده است.

مشخصات کلیدی

A20B-3300-047x — خانواده ماژول های 128 مگابایتی

محدوده 047x تمام ماژول های CPU با حافظه بالا 128 مگابایتی را برای پلتفرم های مختلف FANUC CNC پوشش می دهد:

ماژول B3 (0471) با سازگاری تایید شده با سه CNC اصلی سری iB: 16i-B، 18i-B، و 21i-B متمایز می شود.

سناریوهای کاربردی

ارتقاء حافظه CNC iB:یک CNC FANUC 16i-B که یک ماژول CPU 16 مگابایتی را اجرا می کند، پس از نصب گزینه های نرم افزار اضافی، ناپایداری را تجربه می کند. ماژول A20B-3300-0471 B3 تعبیه شده است - حافظه کاری 128 مگابایتی را ارائه می دهد که به راحتی مکمل کامل را در خود جای می دهد.

خطای ماژول CNC CNC 21i-B:یک سیستم CNC سری 21i-B با ماژول CPU نوع B3 یک خطای پردازنده ایجاد می کند. A20B-3300-0471 شناسایی و جایگزین شد — قابلیت پردازش 128 مگابایتی را بازیابی کرد.

سوالات متداول

Q1: آیا A20B-3300-0471 به عنوان جایگزینی برای ماژول های پنتیوم MMX قبلی (A20B-3300-0600 یا A20B-3300-0602) در همان iB CNC سازگار است؟

ماژول B3 DRAM بیشتری (128 مگابایت در مقابل 16 تا 32 مگابایت) در همان پلتفرم iB فراهم می کند. اینکه آیا این یک جایگزین پلاگین برای ماژول های Pentium MMX است یا خیر، بستگی به سازگاری برد اصلی با نوع ماژول B3 دارد. قبل از نصب ماژول B3 به جای ماژول Pentium MMX، از دفترچه راهنمای نگهداری FANUC برای مدل خاص CNC تأیید کنید.

Q2: آیا A20B-3300-0471 عملکرد CNC را در مقایسه با ماژول پنتیوم MMX 16 مگابایتی بهبود می بخشد؟

بله، در موقعیت های محدود به حافظه. 112 مگابایت DRAM اضافی محدودیت‌های حافظه را در سیستم‌های کاملاً انتخابی، استفاده از بافر پیش‌رو و عملکرد عملکرد رایانه شخصی حذف می‌کند. عملکرد اساسی پردازنده به معماری پردازنده خاص B3 نسبت به Pentium MMX بستگی دارد - مزیت اصلی 0471 افزایش ظرفیت حافظه به جای سرعت پردازش خالص است.

Q3: آیا جایگزینی A20B-3300-0471 بر پارامترها یا برنامه های ذخیره شده تأثیر می گذارد؟

خیر. همه پارامترها و برنامه های CNC در ماژول های SRAM و FROM جدا از ماژول CPU قرار دارند. جایگزین کردن A20B-3300-0471 بر این مقادیر ذخیره شده تأثیری ندارد. CNC از FROM بوت می شود و پارامترها را از SRAM پس از نصب جایگزین می خواند.

Q4: آیا A20B-3300-0471 فقط در برنامه های کاربردی ماشین ابزار CNC مستقل یا همچنین در سیستم های ربات یکپارچه استفاده می شود؟

سازگاری تایید شده - سری 16i-B، 18i-B و 21i-B - کنترل کننده های ماشین ابزار CNC را پوشش می دهد. از این پلت فرم ها در مراکز ماشینکاری و مراکز تراشکاری در کاربردهای ماشین ابزار استفاده می شود. تأیید کنید که آیا پیکربندی‌های CNC/ربات یکپارچه با استفاده از این پلت‌فرم‌های CNC از A20B-3300-0471 از اسناد سیستم خاص نیز استفاده می‌کنند.
