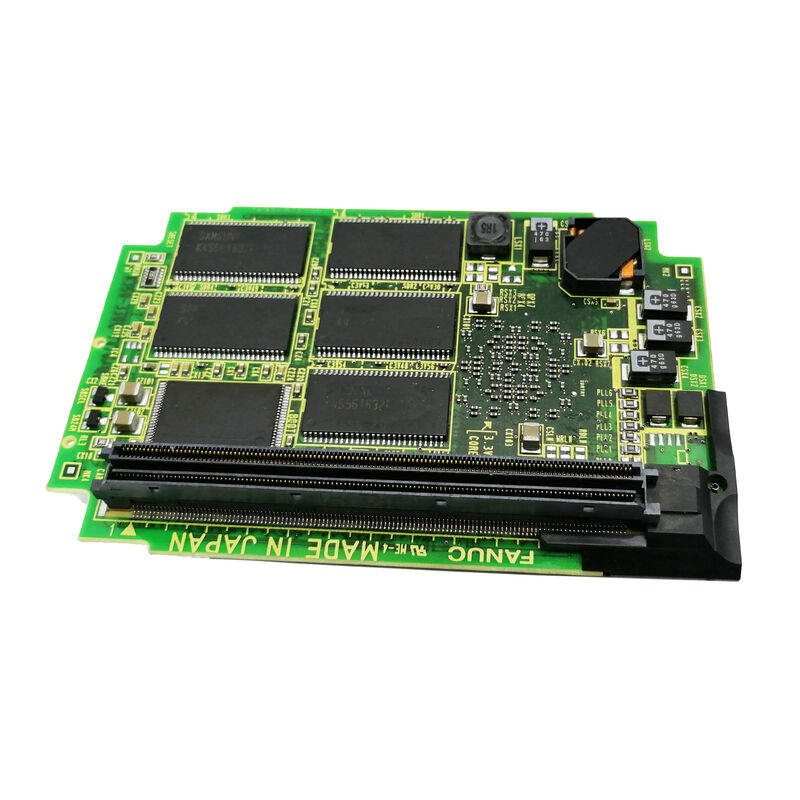

A20B-3300-0470 Fanuc PCB Board A20B33000470 A2OB-33OO-O47O

A20B-3300-0470∙ FANUC B2 ماژول پردازنده پنتیوم 64MB DRAM / سری 16i-B و 18i-B / پیشگام به B3 / 0_60°C

B2 ️ پردازنده 64MB Pentium برای سری 16i-B/18i-B

DNC Electronics A20B-3300-0470 را تایید می کند: "پروسسر B2 + DRAM Module Series 16i و 18i کنترل می کند. CPU پنتیوم با مدل B DRAM 64MB.نصب شده بر روی کنترل های مدل B نسل بعدی سری 16i و 18i. "

A20B-3300-0470 (B2 ، 64MB) و A20B-3300-0471 (B3 ، 128MB) دو گزینه ماژول پردازنده برای سیستم عامل های FANUC سری 16i-B و 18i-B هستند:

The B2 (0470) at 64MB bridges between the Pentium MMX generation's 16MB and the B3's 128MB — providing substantial working memory headroom for the 16i-B and 18i-B without the maximum 128MB capacity of the B3 generation.

مشخصات کلیدی

حافظه عملی 64MB DRAM

DRAM 64MB ماژول B2 حافظه کاری کافی برای پیکربندی های استاندارد تا متوسط پیچیده 16i-B/18i-B CNC فراهم می کند:

مجموعه های استاندارد گزینه های نرم افزار:متداول ترین گزینه های نصب شده 16i-B/18i-B ️ ضربه سخت ، AICC ، تحولات 5 محور ، تنظیم سرو ️ در محدوده 64MB حافظه کاری به راحتی اجرا می شود.

پیچیدگی معمول برنامه:برنامه های G-code برای برنامه های مرکزی مرکزی و مرکز چرخش معمولی از 64MB بدون محدودیت های حافظه در عمق پیش بینی یا سرعت اجرا اجرا می شوند.

عملکردهای نمایش و سیستم:مدیریت صفحه نمایش CNC، توابع تشخیصی و ارتباطات سریالی همه در محدوده 64MB برای پیکربندی های سیستم استاندارد کار می کنند.

برای سیستم های 16i-B که به شدت انتخاب شده اند، ماژول B3 (0471) با 128MB فضای اضافی را فراهم می کند اما B2 با 64MB مشخصات صحیح برای پیکربندی های سیستم است که از آن استفاده می کند.

سناریوهای کاربرد

خطا پردازنده 16i-B CNC B2:یک CNC FANUC سری 16i-B با یک ماژول CPU B2 دچار خرابی در سطح پردازنده می شود. A20B-3300-0470 شناسایی می شود. تعویض ظرفیت پردازش 64MB را بازیابی می کند.

تعویض ماژول مستقل 18i-B:یک سری 18i-B CNC با یک صفحه اصلی مستقل A20B-3200-042x نیاز به جایگزینی ماژول CPU B2 دارد. A20B-3300-0470 جایگزینی تایید شده است.

سوالات عمومی

سوال1: تفاوت بین B2 (A20B-3300-0470، 64MB) و B3 (A20B-3300-0471، 128MB) چیست؟

هر دو در سیستم عامل سری 16i-B/18i-B با پردازش کلاس پنتیوم کار می کنند. B3 128MB DRAM را دو برابر حافظه کاری 64MB B2 فراهم می کند.B3 از پیکربندی های 16i-B / 18i-B بسیار بیشتر پشتیبانی می کند و همچنین 21i-B را پشتیبانی می کند (0471 برای 16i-B تایید شده است)B2 به طور خاص ماژول 64MB برای 16i-B و 18i-B بدون حافظه گسترش یافته B3 است.

سوال2: آیا A20B-3300-0470 (B2) جایگزین مناسب برای ماژول قبلی Pentium MMX A20B-3300-0600 است؟

هر دو A20B-3300-0600 (Pentium MMX ، 16MB) و A20B-3300-0470 (B2 ، 64MB) به سری 16i-B/18i-B خدمت می کنند.اینکه آیا 0470 می تواند به طور مستقیم در جایی که 0600 نصب شده است بسته به مشخصات سوکت صفحه اصلی. قبل از تعویض از اسناد سخت افزاری مربوطه تایید کنید.

س3: آیا تعویض A20B-3300-0470 بر پارامترهای CNC یا برنامه ها تاثیر می گذارد؟

شماره: پارامترها و برنامه های CNC در ماژول های SRAM و FROM جدا از کارت CPU قرار دارند. جایگزینی A20B-3300-0470 بر داده های ذخیره شده تأثیر نمی گذارد. پس از نصب جایگزینی،CNC از FROM شروع می کند و پارامترهای SRAM را به طور معمول می خواند.

سوال 4: آیا A20B-3300-0470 می تواند در یک صفحه اصلی طراحی شده برای B3 (A20B-3300-0471) نصب شود؟

B2 و B3 ماژول های ظرفیت متفاوت برای یک پلتفرم هستند. Whether a B2 module is compatible in a main board socket that supports the B3 depends on the memory interface specification — a B2 may function correctly but only provide 64MB working memory rather than 128MBقبل از نصب یک ماژول با ظرفیت کمتر به عنوان جایگزینی از مستندات سخت افزاری FANUC 16i-B تأیید کنید.
