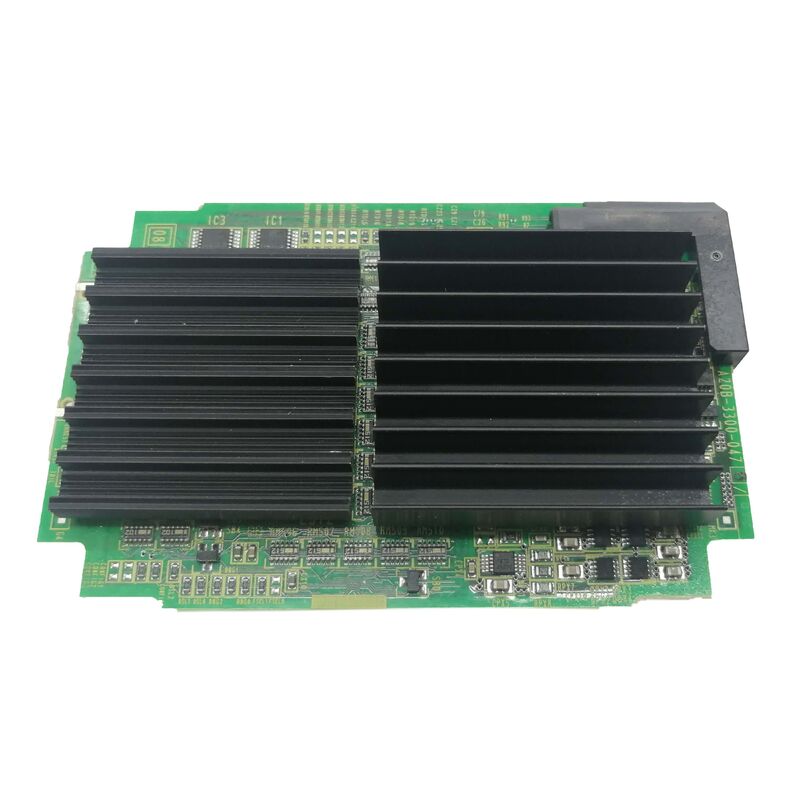

A20B-3300-0448 | ماژول سروو FSSB سری FANUC A20B-3300-044x — توسعه سروو چند مسیری / چند محوری / CNC و ربات
A20B-3300-044x — خانواده ماژول سروو FSSB با نام B
A20B-3300-0448 به محدوده 044x تعلق دارد - یک خانواده کاملاً مشخص از ماژول های گسترش سروو FSSB. خانواده کامل 044x تایید شده از طریق MRO Electric و دادههای کاربر، تعداد محورها و پیکربندیهای مسیر را شامل میشود:
| هیئت مدیره |
تعیین |
مسیرها |
تبرها |
یادداشت ها |
| A20B-3300-0440 |
B26 |
2 |
- |
ماژول سروو چند مسیره |
| A20B-3300-0442 |
B24 |
2 |
16 |
ماژول 2 مسیره با محور بالا |
| A20B-3300-0445 |
B11 |
1 |
4 |
ماژول 4 محور 1 مسیر |
| A20B-3300-0447 |
B13 |
1 |
12 |
ماژول 1 مسیر 12 محوره |
| A20B-3300-0448 |
- |
- |
- |
ماژول سروو FSSB 044x |
A20B-3300-0448 موقعیت 048x را در این خانواده ماژول FSSB تعریف شده اشغال می کند. مانند برادران 044x خود، ارتباطات محور سروو FSSB را فراهم می کند - ظرفیت محور سروو FANUC 30i/31i/32i و پلت فرم های CNC یا ربات کنترلر سازگار را افزایش می دهد.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره قطعه |
A20B-3300-0448 |
| سری |
A20B-3300 |
| خانواده |
محدوده ماژول سروو FSSB 044x |
| رابط |
FSSB (فیبر نوری) |
| خدمات |
MRO Electric: 2 سال گارانتی، Core Exchange موجود است |
ماژول های سروو FSSB - آنچه ارائه می دهند
در معماری سخت افزاری FANUC 30i/31i/32i، برد اصلی CPU ظرفیت سروو پایه FSSB را فراهم می کند. برای ماشینها یا روباتهایی که به محورهای بیشتری نسبت به برد پایه نیاز دارند، ماژولهای گسترش سروو FSSB مانند خانواده A20B-3300-044x این ظرفیت را افزایش میدهند.
A20B-3300-0448 رابط محور سروو را گسترش می دهد - اتصالات کانال فیبر نوری FSSB اضافی را برای درایوهای سروو فراتر از ظرفیت اصلی برد اصلی فراهم می کند. تعداد محورهای خاص و پیکربندی مسیر 0448 از روی برچسب ماژول نصب شده آن و اسناد سخت افزاری FANUC قابل اجرا تأیید شده است.
سناریوهای کاربردی
خطای ماژول گسترش سروو CNC:یک کنترلر CNC یا ربات FANUC، آلارم های سروو FSSB را روی محورهایی که توسط A20B-3300-0448 ارائه می شود، ایجاد می کند. ماژول از روی برچسب آن مشخص می شود. تعویض، ارتباط سروو FSSB را بازیابی می کند.
تعمیر و نگهداری سیستم سروو:یک FANUC 30i CNC تحت تعمیر و نگهداری الکترونیک است. A20B-3300-0448 به عنوان بخشی از تجدید سیستم گسترش سروو جایگزین شده است.
سوالات متداول
Q1: چگونه تأیید کنم که A20B-3300-0448 ماژول صحیح برای CNC من است؟
شماره قطعه را از برچسب ماژول نصب شده بخوانید. اگر A20B-3300-0448 خوانده شود، این جایگزینی تایید شده است. برچسب ماژول نصب شده همچنین تعیین نوع را نشان می دهد (به عنوان مثال، B11، B13، B24، B26) که تعداد محورها و پیکربندی مسیر آن را در خانواده 044x مشخص می کند.
Q2: آیا A20B-3300-0448 در همان خانواده ماژول سروو FSSB 044x با A20B-3300-0447 (12 محور B13) است؟
بله. صفحه محصول MRO Electric برای A20B-3300-0448 A20B-3300-0447 (FSSB 1 PATH 12 AXIS SERVO MODULE B13) را به عنوان یک محصول مرتبط فهرست می کند - تأیید می کند که هر دو در خانواده ماژول سروو FSSB 044x یکسان هستند. تعیین مشخص و تعداد محور 0448 از برچسب آن تأیید شده است.
Q3: آیا تعویض A20B-3300-0448 به تغییرات پارامتر سروو نیاز دارد؟
نه. پارامترهای سرو برای همه محورها در SRAM اصلی CNC قرار دارند. پس از نصب جایگزین، CNC همه پارامترها را دوباره بارگیری می کند و ارتباط FSSB را دوباره برقرار می کند. قبل از بازگشت به تولید، پاسخ سروو را در تمام محورهای آسیب دیده بررسی کنید.
