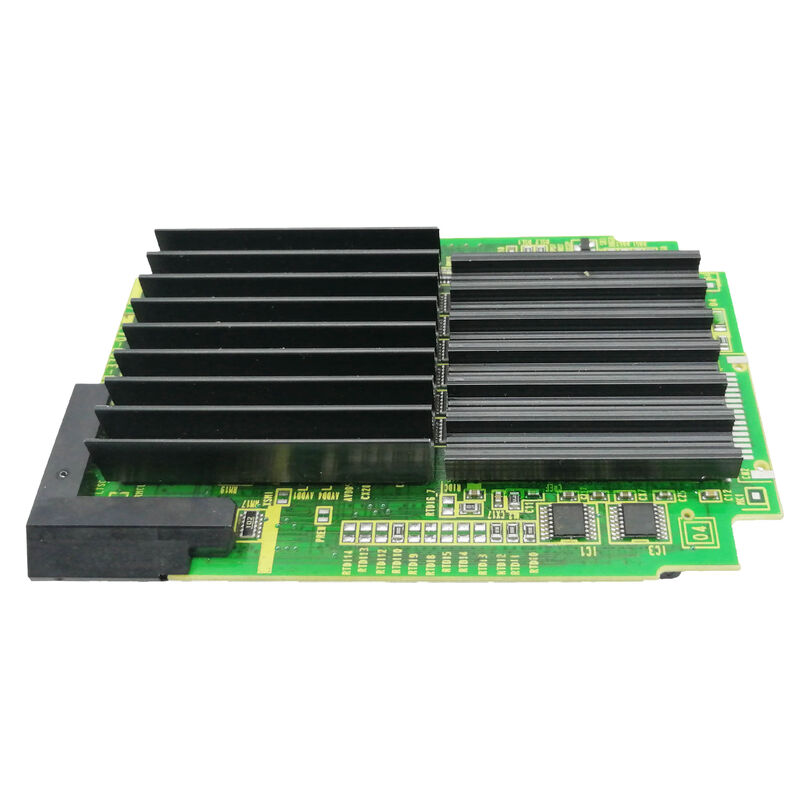

A20B-3300-0442 صفحه PCB فانوک A20B33000442 A2OB-33OO-O442

A20B-3300-0442∙ FANUC FSSB دو مسیر 16 محور Servo Module B24 ∙ CNC چند محور بالا / 30i / 31i / 32i / سری A20B-3300

16 محور در 2 مسیر

A20B-3300-0442 بالاترین تعداد محور در خانواده 044x (16 محور) را با معماری 2 مسیر ترکیب می کند.این ترکیب آن را به عنوان ماژول برای سخت ترین پیکربندی ماشین آلات CNC شناسایی می کند کسانی که در آن یک CNC دو مسیر به طور همزمان کنترل بسیاری از محورهای servo.

16 محور در 2 مسیر توزیع شده استبه طور معمول به این معنی است:

• راه اول:تا 8 محور √ عملکردهای سرواوی اسپیندل اصلی، برج، محور Z، محور X، محور Y، محور C و عملکردهای سرواوی کمکی
• راه دوم:تا 8 محور spindle زیر، برج دوم، محورهای موقعیت اضافی، و توابع servo ثانویهتمام 16 محور از طریق ارتباطات دو مسیر FSSB A20B-3300-0442 هماهنگ می شوند یک تراکم مدیریت محور سرو که تنها با پردازش پیشرفته DSP در این ماژول حاصل می شود.

مشخصات کلیدی

چگالی داده های FSSB ️ هماهنگی 16 محرک در هر چرخه

مدیریت 16 درایو در یک پیکربندی FSSB 2 مسیر در هر چرخه مداخله سرو نیاز به پهنای باند و پردازش داده های قابل توجهی دارد: هر چرخه FSSB باید:

1. ارسال دستورات موقعیت به 16 درایو جداگانه (تقسیم شده در 2 زنجیره FSSB)
2. دریافت بازخورد رمزگذاری کننده از 16 درایو فردی
3. همگام سازی داده ها بین مسیر 1 و مسیر 2 برای حفظ هماهنگی برنامه چند مسیر پردازش مبتنی بر DSP A20B-3300-0442 این 16 محور کامل را مدیریت می کند،معامله FSSB دو مسیر در طول دوره مداخله، حرکت دقیق در تمام 16 محور به طور همزمان

سناریوهای کاربرد

خطای ماژول سرو مرکز چرخ دار پیچیده:یک مرکز آسیاب گردشی کنترل شده توسط FANUC 30i با دو برج ، دو چرخ ، محور Y و محور C ، آلارم های FSSB را در محور های متعدد توسعه می دهد.تعویض ارتباطات FSSB 16 محور 2 مسیر را برقراری می کند.

افزايش سرو FMS:FANUC CNC یک سیستم تولیدی انعطاف پذیر است که محورهای servo جدید را برای یک ایستگاه ماشینکاری اضافی اضافه می کند. ظرفیت 16 محور A20B-3300-0442 فضای بیشتری برای تکمیل محور گسترش یافته فراهم می کند.

سوالات عمومی

سوال 1: 16 محور بین 2 مسیر در ماژول B24 چگونه توزیع می شوند؟

اختصاص محور به مسیر از طریق پارامترهای سیستم CNC که در ماژول متصل نیستند ، پیکربندی می شود. به طور معمول 8 محور به هر مسیر اختصاص داده می شود ، اگرچه تقسیم نامناسب (به عنوان مثال ،10+6) ممکن است بسته به پیکربندی ماشینماژول 16 محور مدیریت شده توسط FSSB را فراهم می کند؛ اختصاص مسیر یک پیکربندی نرم افزاری است.

سوال2: آیا A20B-3300-0442 ماژول FSSB با محور بالاتر در اکوسیستم FANUC 30i است؟

در میان خانواده A20B-3300-044x تایید شده در این جلسه، A20B-3300-0442 در 16 محور بالاترین مشخصه است.خانواده گسترده A20B-3300 شامل ماژول هایی با حداکثر 36 محور برای نسل های بعدی کنترل کننده ربات (R-30iB Plus): A20B-3300-0815) ، اما این برای سیستم عامل های مختلف خدمت می کنند. حداکثر قابل اجرا برای CNC خاص 30i/31i/32i را از مستندات سخت افزاری تأیید کنید.

سوال 3: آیا جایگزینی A20B-3300-0442 نیاز به ورود مجدد پارامتر سرو در تمام 16 محور دارد؟

نه تمام پارامترهای 16 محور سرو در SRAM اصلی CNC قرار دارند. CNC آنها را به طور خودکار پس از نصب جایگزین دوباره شارژ می کند.بررسی پاسخ سرو در سرعت پایین در تمام 16 محور در هر دو مسیر برنامه قبل از بازگشت به تولید کامل.

سوال 4: آیا می توان از A20B-3300-0442 برای ارتقاء CNC 30i از یک ماژول FSSB محور پایین استفاده کرد؟

حداکثر عدد محور 30i CNC نیز توسط گزینه های نرم افزاری و مشخصات صفحه اصلی محدود می شود نه تنها توسط ماژول FSSB.این که آیا نصب A20B-3300-0442 محورهای اضافی را فراتر از محورهای فعال در حال حاضر بسته به پیکربندی گزینه نرم افزار CNC باز می کندبرای روش گسترش محور، به مستندات سخت افزاری FANUC سری 30i مراجعه کنید.

Q5: تعداد محورها در هر مسیر FSSB در A20B-3300-0442 چیست؟

با 16 محور کل و 2 مسیر FSSB ، تقسیم معمولی تا 8 محور در هر مسیر فراهم می کند. هر زنجیره می تواند چندین ماژول محرک سرو (SVM1 ، SVM2 ،SVM3) تا حد 8 محور در هر زنجیرهپیکربندی دقیق مطابق با پارامترهای تعیین محور FSSB است.
