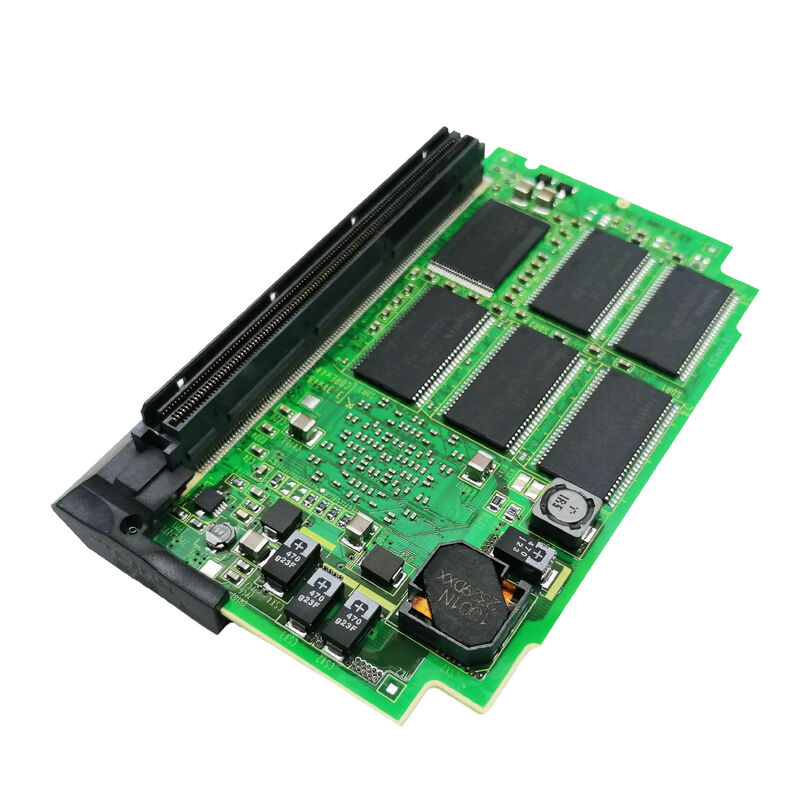

A20B-3300-0440 | FANUC FSSB 2-Path Axis Servo Module B26 — 30i / 31i / 32i / R-30i / DSP4 / Multi-Path Servo Expansion

ماژول سروو 2 مسیر - معنی "2 مسیر" چیست

"2 PATH" در اصطلاح FANUC CNC به کنترل 2 مسیره اشاره دارد - یک پیکربندی CNC که در آن دو توالی برنامه مستقل به طور همزمان در یک کنترلر اجرا می شوند. هر مسیر دارای بلوک برنامه، دوک مخصوص به خود، مجموعه ای از محورهای سروو و سیستم مختصات خود است. این با کنترل تک مسیره چند محوره متمایز است. در سیستم های تک مسیری، همه محورها به یک توالی حرکت هماهنگ کمک می کنند.

در سیستم های 2 مسیره، دو مسیر به طور مستقل عمل می کنند - مسیر 1 ممکن است دوک اصلی را بچرخاند در حالی که مسیر 2 به طور همزمان در حال کار با اسپیندل فرعی است و هر کدام بلوک های برنامه متفاوتی را اجرا می کنند. A20B-3300-0440 رابط سروو FSSB را فراهم می کند که از این معماری 2 مسیره پشتیبانی می کند - مسیرهای FSSB دوگانه آن به درایوهای سروو متصل می شوند که هر دو مسیر برنامه CNC را به طور همزمان ارائه می دهند.

اطلاعات کلیدی محصول

DSP4 - فناوری پردازش سروو پیشرفته

A20B-3300-0440 از فناوری DSP4 (پردازنده سیگنال دیجیتال، نسل چهارم) استفاده می کند. DSP4 نشان‌دهنده ASIC پردازش سروو پیشرفته FANUC برای پلتفرم 30i/31i/32i است - جایگزین C5410A که در سروو کارت‌های 039x نسل B استفاده می‌شود. DSP4 ارائه می دهد:

توان پردازشی بالاتر:پشتیبانی از محورهای بیشتر و هماهنگی سروو پیچیده‌تر در واحد زمان - برای پیکربندی‌های شمارش محور و چند مسیری پلت فرم 30i ضروری است.

الگوریتم های کنترل سروو پیشرفته:ماژول های مبتنی بر DSP4 از جدیدترین حالت های کنترل سروو FANUC HRV پشتیبانی می کنند و پهنای باند سروو بالاتر و عملکرد ردیابی بهتری را ارائه می دهند.

همگام سازی چند مسیری:هماهنگ کردن داده های سروو برای محورها در دو مسیر برنامه مستقل CNC در یک چرخه FSSB.

سناریوهای کاربردی

سیستم ماشینکاری 2 مسیره CNC 30i:یک FANUC 30i CNC یک تراش برجک دوقلو با مسیرهای اصلی و فرعی مستقل را کنترل می کند. A20B-3300-0440 ارتباطات سروو FSSB را برای محورها در هر دو مسیر برنامه به طور همزمان فراهم می کند.

ربات R-30i با سلول چند محوره:یک کنترل کننده ربات R-30i در یک سلول اتوماسیون پیچیده از A20B-3300-0440 برای افزایش ظرفیت سروو FSSB خود برای اتصالات ربات و محورهای خارجی استفاده می کند.

سوالات متداول

Q1: تعیین "B26" برای A20B-3300-0440 به چه معناست؟

"B26" شناسه نوع ماژول در خانواده ماژول سروو A20B-3300-044x FSSB است. "B" سازگاری پلت فرم نسل B را مشخص می کند. "26" شماره نوع خاصی در این نسل است که این پیکربندی 2 مسیره را از B24 (2 مسیر 16 محور) و B11 (1 مسیر 4 محور) متمایز می کند. قبل از تهیه منبع جایگزین، نام ماژول نصب شده را از روی برچسب آن تأیید کنید.

Q2: A20B-3300-0440 از چند محور سروو در 2 مسیر خود پشتیبانی می کند؟

شمارش محور برای ماژول B26 توسط مستندات سخت افزاری قابل اجرا سری FANUC 30i تعریف شده است. توضیحات "ماژول سروو محور 2 مسیر" را بدون شمارش محور مشخص مشخص می کند - آن را از B24 (16 محور ذکر شده) و B11 (4 محور ذکر شده) متمایز می کند. ظرفیت دقیق محور را از دفترچه راهنمای سخت افزار FANUC 30i/31i/32i تأیید کنید.

Q3: آیا A20B-3300-0440 با A20B-3300-0442 (B24، 16 محور) قابل تعویض است؟

هر دو ماژول‌های FSSB 2 مسیره برای پلتفرم 30i هستند، اما B26 و B24 نام‌های مختلف با مشخصات متفاوت هستند. قابل تعویض نیستند. ماژول صحیح برای یک ماشین خاص با تعیین ماژول مطابق با مشخصات برد اصلی مشخص می شود.

Q4: آیا جایگزینی A20B-3300-0440 به تغییرات پارامتر سروو نیاز دارد؟

نه. پارامترهای سرو برای همه محورها در هر دو مسیر در SRAM اصلی CNC قرار دارند. پس از نصب ماژول جایگزین، CNC تمام پارامترهای سروو را بارگذاری مجدد می کند و ارتباط FSSB را برای هر دو مسیر برنامه دوباره برقرار می کند. قبل از شروع مجدد تولید، پاسخ سروو را با سرعت کم در همه محورها در هر دو مسیر بررسی کنید.
