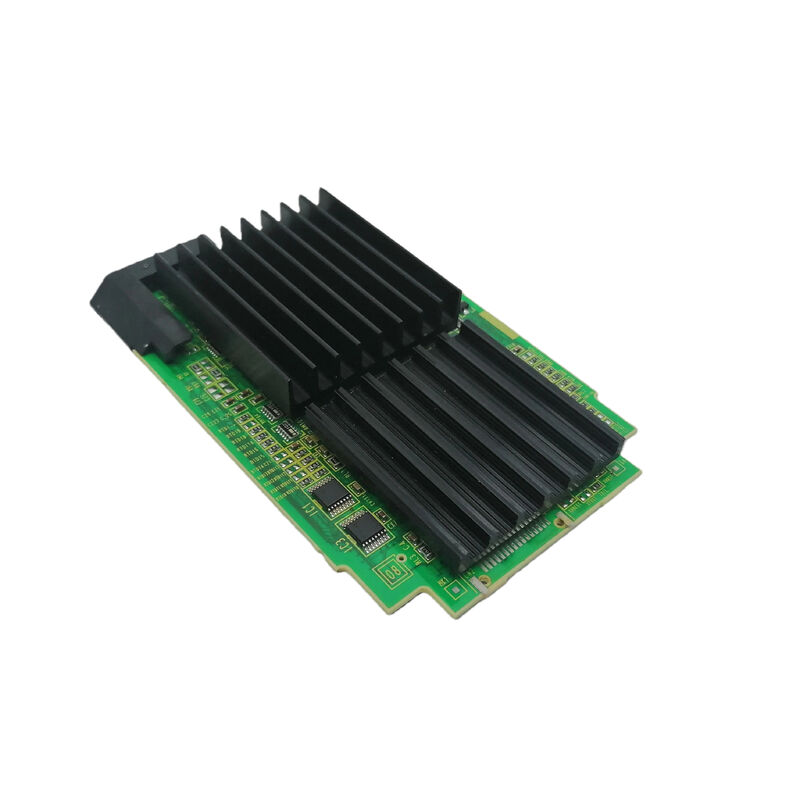

A20B-3300-0420 Fanuc PCB Board A20B33000420 A2OB-33OO-O42O

A20B-3300-0420∙ FANUC گرافیک ماژول رابط کاربری ∙ 64MB DRAM / پردازنده نمایش اختصاصی / رابط کاربری CNC

ماژول گرافیکی 64MB پردازنده نمایش اختصاصی

A20B-3300-0420 یک ماژول اختصاصی رابط کاربری گرافیکی است که یک کارت پردازنده پلاگین است که به طور انحصاری به نمایشگر اپراتور و عملکردهای رابط گرافیکی CNC اختصاص داده شده است.

اصول معماری FANUC برای سیستم های پیشرفته CNC مسئولیت پردازش را تقسیم می کند:

ماژول اصلي پردازنده:اجرای G-code، مداخله محور سرو، نردبان PMC و تمام توابع کنترل ماشین را مدیریت می کند.

ماژول GUI (A20B-3300-0420):همه چیز را که اپراتور می بیند را مدیریت می کند. تولید محتوای صفحه نمایش، ارائه گرافیک مسیر ابزار، مدیریت منوی، پردازش ورودی کلید و عملکرد کامپیوتر اگر فعال باشد.پردازش ماژول GUI کاملا مستقل از بار کار ماشین آلات است.

این استقلال تضمین می کند که صفحه نمایش حتی زمانی که CPU اصلی به شدت با محاسبات پیچیده حرکت چند محور بارگذاری می شود، پاسخگو و پایدار باقی می ماند.

مشخصات کلیدی

64 مگابایت چه پردازش صفحه نمایش نیاز به این حافظه

64MB از مجموعه عملکرد GUI کامل برای پلت فرم CNC که 0420 به آن خدمت می کند پشتیبانی می کند:

پوشه های نمایش:یک صفحه نمایش LCD 800 × 600 رنگی تقریباً 1.4MB برای هر فریم نیاز دارد. با بافر های جلو و عقب برای به روزرسانی صاف صفحه نمایش ، این تقریباً 3MB مصرف می کند.

گرافیک مسیر ابزار:عملکرد چک برنامه گرافیکی CNC مسیر ابزار را به عنوان یک گرافیک سه بعدی یا دو بعدی نشان می دهد. این نیاز به ذخیره مختصات مسیر ابزار تجزیه شده، انجام پروژکتور سه بعدی به دو بعدی،و حفظ تصویر ارائه شده در حافظه. 64MB فضای کافی برای این حتی با برنامه های پیچیده چند ابزار فراهم می کند.

مدیریت حالت منو و صفحه نمایش:تمام نمایشگرهای صفحه نمایش CNC (POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH) محتوای فعلی خود را همزمان در حافظه ماژول GUI برای تغییر سریع صفحه نمایش حفظ می کنند.داده های حالت ترکیبی به راحتی در 64MB جا می شود.

زمان اجرا تابع PC (اگر فعال شده باشد):لایه عملکرد PC، در صورت وجود، در کنار عملکرد نمایش CNC اجرا می شود. 64MB فضای کاری را برای برنامه های کاربردی عملکرد PC استاندارد بدون فشار حافظه فراهم می کند.

سناریوهای کاربرد

خطای ماژول گرافیکی از دست دادن نمایش در حالی که CNC ادامه دارد:یک دستگاه CNC FANUC دچار خرابی در صفحه نمایش می شود ️ پانل اپراتور هیچ تصویری یا یک صفحه نمایش منجمد را نشان نمی دهد در حالی که CNC به کار خود ادامه می دهد.تعویض نمایشگر را بر میگرداند.

نگهداری ماژول GUI:یک CNC FANUC با ساعات کار طولانی تر تحت کنترل نگهداری قرار می گیرد.A20B-3300-0420 جایگزین می شود تا ماژول نمایش به حالت خوب شناخته شده بازگردد و تخریب مربوط به سن نمایش را از بین ببرد..

سوالات عمومی

س1: اگر A20B-3300-0420 در طول یک چرخه ماشینکاری شکست بخورد، آیا ماشین متوقف می شود؟

پردازنده اصلی به اجرای برنامه ادامه می دهد حرکت محور و دنباله های PMC توسط خرابی ماژول GUI تحت تاثیر قرار نمی گیرند. صفحه نمایش یک خطا را نشان می دهد یا تاریک می شود،که باعث می شود کنترل چرخه توسط اپراتور غیرممکن باشد.. اقدام درست این است که اجازه دهید بلوک برنامه فعلی به طور ایمن به پایان برسد و سپس خطای ماژول GUI را برطرف کند.

سوال2: آیا A20B-3300-0420 (64MB) می تواند جایگزین A20B-3300-0551 (128MB) در همان CNC شود؟

این ها پیکربندی های مختلف حافظه ماژول GUI هستند. نسخه 64MB جایگزین نسخه 128MB نیست اگر نرم افزار CNC یا عملکرد PC به 128MB نیاز داشته باشد. با این حال،اگر ظرفیت 64MB برای پیکربندی خاص CNC کافی باشدقبل از تعویض، از مستندات سخت افزاری FANUC قبل از تعویض تایید کنید.

س3: آیا ماژول GUI هر پارامتر یا برنامه CNC را ذخیره می کند؟

شماره: پارامترهای CNC، برنامه های قطعات و نردبان PMC در ماژول های اختصاصی SRAM و FROM در صفحه اصلی قرار دارند.DRAM 64MB ماژول GUI حافظه کاری ناپایدار است ️ فقط اطلاعات حالت نمایش و زمان اجرا را نگه می دارد. تعویض A20B-3300-0420 هیچ گونه داده های ماشینکاری ذخیره شده را تحت تاثیر قرار نمی دهد.

سوال 4: چه سیستم عامل های CNC از A20B-3300-0420 استفاده می کنند؟

A20B-3300-0420 به سیستم عامل های CNC FANUC با استفاده از معماری گرافیکی ماژولار A20B-3300 خدمت می کند.مدل CNC مورد استفاده را از جدول قطعات یدکی مستندات سخت افزاری تأیید کنید.

س5: آیا A20B-3300-0420 (64MB) برای سیستم های CNC با عملکرد PC مناسب است؟

64 مگابایت برای برنامه های کاربردی عملکردی کامپیوتر با دامنه متوسط کافی است. سفارشی سازی استاندارد HMI، نرم افزار ارتباطات DNC،و برنامه های جمع آوری داده های تولید به طور معمول در زمان اجرا ماژول 64MB GUI کار می کنند. اگر برنامه عملکردی PC نیاز به حافظه بیشتری داشته باشد، ماژول 128MB GUI (A20B-3300-0551) مناسب تر است.
