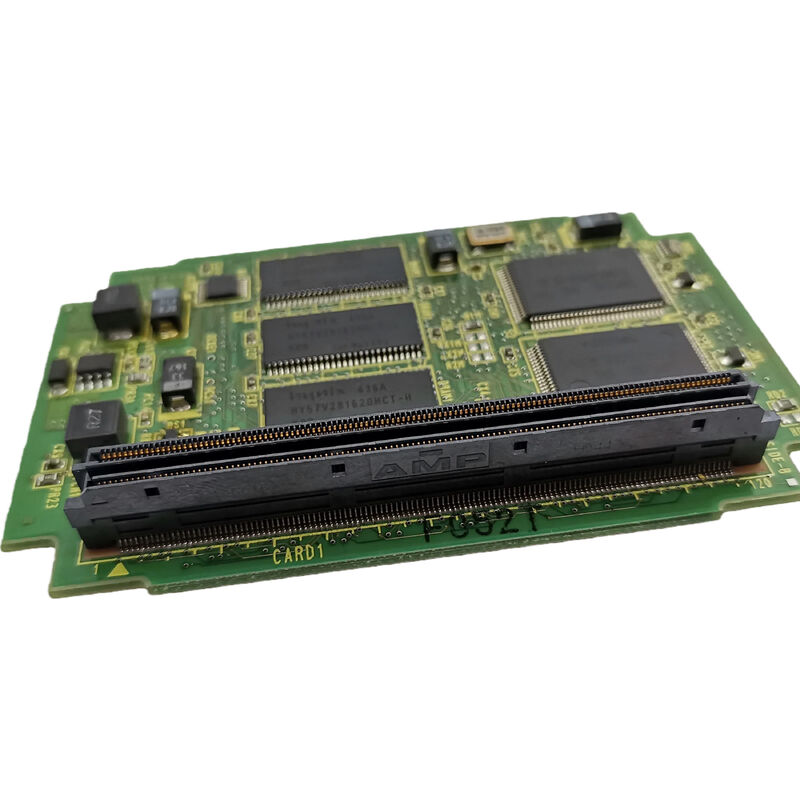

A20B-3300-0393 | کارت سروو کنترل FSSB 2 محوره FANUC — ماژول CNC تک کانالی / 2 محوره / سری A20B-3300-039x

FSSB 2 محور - کنترل سروو فشرده

A20B-3300-0393 کنترل سروو FSSB 2 محوره را در یک کارت پلاگین ارائه می دهد. در حالی که انواع 8 محور (0390) و 6 محور (0391) در یک خانواده به ماشین‌های چند محوره و کنترل‌کننده‌های ربات اشاره می‌کنند، کارت 2 محوره برنامه‌هایی را ارائه می‌کند که فقط دو محور سروو نیاز به کنترل متصل به FSSB دارند.

دو محور حداقل اساسی برای حرکت CNC است - و بخش قابل توجهی از جمعیت ماشین ابزار CNC را پوشش می دهد:

ماشین تراش CNC اصلی:ساده ترین مرکز چرخش CNC محور Z (تراورس کالسکه در امتداد بستر) و محور X (حرکت متقاطع برای کنترل قطر) را کنترل می کند. دقیقا 2 محور. A20B-3300-0393 این پیکربندی را به طور کامل با یک کارت پوشش می دهد.

ماشین های سنگ زنی 2 محوره:یک آسیاب سطحی یا آسیاب استوانه ای با محورهای سروو X و Z - نه بیشتر - از کنترل سروو 2 محوره استفاده می کند.

پوزیشنرهای کمکی 2 محوره:در سلول‌های ربات یا FMS (سیستم‌های تولید انعطاف‌پذیر)، موقعیت‌دهنده‌های سروو دو محوره جهت‌گیری یا انتقال قطعه کار را انجام می‌دهند. A20B-3300-0393 رابط سروو FSSB را برای این واحدهای سروو جانبی فراهم می کند.

ارتقای سروو از آنالوگ به FSSB:ماشین‌هایی که در اصل از رابط سروو آنالوگ استفاده می‌کنند، وقتی به درایوهای سازگار با FSSB ارتقا داده می‌شوند، ممکن است از A20B-3300-0393 برای ارائه رابط میزبان FSSB برای پیکربندی 2 محوره استفاده کنند.

مشخصات کلیدی

خانواده A20B-3300-039x — گزینه های شمارش محور

خانواده سروو کارت 039x C5410A طیف کاملی از تعداد محورهای FSSB را پوشش می دهد:

کارت 2 محوره پایان جمع و جور این خانواده است - رابط سروو FSSB ضروری را برای اساسی ترین پیکربندی های محور CNC فراهم می کند. علیرغم تعداد محورهای کوچکتر، از همان فناوری FSSB و معماری کنترل سروو مانند برادران با تعداد محورهای بالاتر استفاده می کند.

سناریوهای کاربردی

خطای کارت سروو تراش CNC 2 محوره:محورهای Z و X یک تراش CNC هشدارهای ارتباطی FSSB را به طور همزمان ایجاد می کنند. A20B-3300-0393 به عنوان خطا شناسایی شده است. تعویض، ارتباطات FSSB محور Z و X را بازیابی می کند.

رابط سروو پوزیشنر دو محوره:موقعیت یاب سروو 2 محوره سلول ربات از A20B-3300-0393 به عنوان کارت سروو FSSB برای درایوهای موقعیتی خود استفاده می کند.

سوالات متداول

Q1: اگر زنجیره دیزی FSSB بین دو درایو قطع شود چه اتفاقی می افتد؟

اگر کابل فیبر بین درایو 1 و درایو 2 شکسته شود، کارت FSSB دیگر نمی تواند با درایو 2 ارتباط برقرار کند. محور 2 هشدارهای ارتباطی FSSB را تولید می کند. یکپارچگی هر دو اتصال فیبر - از کارت به درایو 1، و از درایو 1 به درایو 2 - برای عملکرد هر دو محور باید حفظ شود.

Q2: اگر درایوهای اضافی به زنجیره FSSB اضافه شود، A20B-3300-0393 می تواند بیش از 2 محور را هدایت کند؟

A20B-3300-0393 فقط برای 2 محور پیکربندی شده است. پیکربندی پروتکل FSSB کارت سروو مشخص می کند که چه تعداد درایو در هر فریم FSSB آدرس دهی می شود. افزودن درایو سوم به زنجیره دیزی قابل تشخیص نیست - فقط 2 محور ارائه می شود.

Q3: آیا جایگزینی A20B-3300-0393 نیاز به وارد کردن مجدد پارامتر سروو دارد؟

نه. پارامترهای سرو برای هر دو محور در SRAM اصلی CNC قرار دارند. پس از نصب جایگزین، CNC پارامترها را به طور خودکار بارگیری مجدد می کند. قبل از شروع مجدد تولید، پاسخ سروو را با سرعت کم در هر دو محور بررسی کنید.

Q4: آیا اتصال FSSB از A20B-3300-0393 با اتصال A20B-3300-0391 (6 محوره) یکسان است؟

هر دو از یک رابط فیزیکی FSSB استفاده می کنند - یک رابط فیبر نوری که به اولین درایو در زنجیره دیزی متصل می شود. کابل های فیبر و سخت افزار درایو با خانواده 039x سازگار هستند. تفاوت در تعداد درایوهایی است که پروتکل کارت برای آدرس پیکربندی شده است: 2 برای A20B-3300-0393، 6 برای A20B-3300-0391.

Q5: A20B-3300-0393 به کدام تقویت کننده های درایو سروو می تواند متصل شود؟

A20B-3300-0393 به هر سروو آمپلی فایر FANUC با کانکتور ورودی FSSB - از جمله سری Alpha-i SVM1، SVM2، و SVM3 (A06B-6096، A06B-6114) و درایوهای سری βi با رابط FSSB متصل می شود. درایو باید از نسخه پروتکل FSSB سازگار با سیستم CNC پشتیبانی کند.
