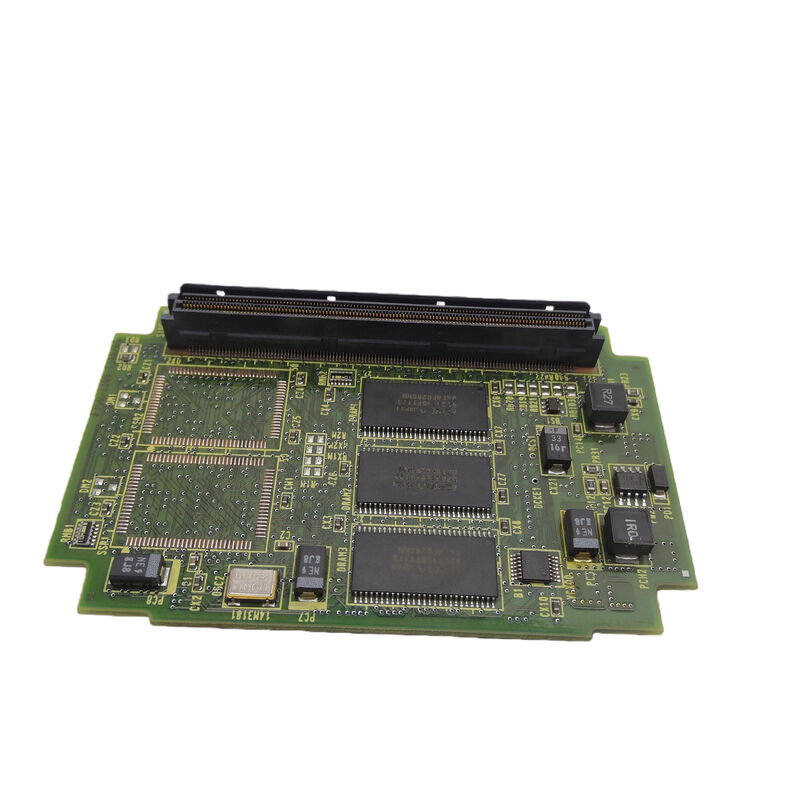

A20B-3300-0390 | کارت کنترل سروو FSSB 8 محوره FANUC — C5410A / سری 16i-B و R-J3iB / سروو باس فیبر نوری تک کاناله
8 محور در یک کانال FSSB - کنترل سروو با چگالی بالا
A20B-3300-0390 8 کانال محور سروو را روی یک اتصال فیبر نوری FSSB قرار می دهد. این مشخصه تعیین کننده کارت است - نه فقط تعداد محورها، بلکه چگالی کنترلی که از طریق یک کانال ارتباطی به دست می آید.
FSSB (Fibre-optic Servo Serial Bus) چندین سروو درایو را از یک کابل فیبری که از کارت کنترل سروو سرچشمه می گیرد، زنجیره می کند. A20B-3300-0390 تمام زمانبندی و تبادل دادهها را برای 8 درایو در این زنجیره دایزی مدیریت میکند - فرمانهای موقعیت را به هر درایو ارسال میکند و بازخورد رمزگذار را از هر درایو در مدت زمان چرخه FSSB دریافت میکند.
برای یک مرکز ماشینکاری سری 16i-MB با 8 محور کنترل شده - یا یک ربات R-J3iB با 6 محور مشترک به اضافه محورهای خارجی - این کارت رابط سروو کامل FSSB را از یک اسلات ارائه می دهد.
مشخصات کلیدی
| پارامتر |
ارزش |
| تبرها |
8 |
| کانال های FSSB |
1 |
| DSP/ASIC |
C5410A |
| سازگار است |
سری 16i-MB، 16i-TB، 16i-WB; R-J3iB |
| حفاظت |
IP20 |
| دمای عملیاتی |
0-60 درجه سانتی گراد |
| گواهینامه |
CE |
A20B-3300-039x — خانواده سروو کارت
محدوده 039x از خانواده سروو کارت های C5410A است، با تعداد محورهای مختلف:
| هیئت مدیره |
تعداد محورها |
یادداشت ها |
| A20B-3300-0390 |
8 محور |
سری 16i-B، R-J3iB |
| A20B-3300-0391 |
6 محور |
C5410A، FSSB (نوع مجاور) |
سناریوهای کاربردی
خطای سروو مرکز ماشینکاری 8 محوره 16i-MB سری:یک مرکز ماشینکاری 16i-MB FANUC با 8 محور کنترلشده (X، Y، Z، A، B بهعلاوه تعویضکننده ابزار و محورهای پالت) هشدارهای ارتباطی FSSB را در چندین محور توسعه میدهد. A20B-3300-0390 به عنوان خطا شناسایی شده است. تعویض تمام ارتباطات FSSB 8 محوره را بازیابی می کند.
خطای کارت سروو ربات R-J3iB:یک کنترل کننده ربات FANUC R-J3iB آلارم های سروو مشترک را توسعه می دهد. سروو کارت 8 محوره A20B-3300-0390 خطای شناسایی شده است. تعویض تمام درایوهای مفصل ربات را بازیابی می کند.
سوالات متداول
Q1: "1 کانال FSSB" برای A20B-3300-0390 به چه معناست؟
"1 کانال" به این معنی است که 8 محور همگی یک زنجیره فیبر نوری FSSB از این کارت را به اشتراک می گذارند. همه 8 درایو به صورت سری متصل می شوند - هر کدام کابل فیبر را به دیگری منتقل می کند. C5410A روی کارت، ارتباطات کامل 8 درایو را در هر چرخه FSSB مدیریت می کند. این با کارت های FSSB چند کاناله که گروه های محوری روی زنجیره های فیبر مجزا قرار دارند، متمایز است.
Q2: تفاوت بین A20B-3300-0390 (8 محور) و A20B-3300-0391 (6 محور) چیست؟
هر دو از C5410A ASIC و FSSB تک کاناله استفاده می کنند - خانواده کارت های سروو یکسان هستند و فقط در تعداد محورها متفاوت هستند. نوع 8 محوره به ماشینها یا رباتهایی با مفاصل کنترلشدهتر خدمت میکند. نوع 6 محوره بدنه ربات های 6 مفصلی استاندارد یا پیکربندی های CNC 6 محوره را ارائه می دهد. این دو با وجود اینکه ASIC یکسان دارند قابل تعویض نیستند.
Q3: آیا جایگزینی A20B-3300-0390 به تغییرات پارامتر سروو نیاز دارد؟
خیر. تمام پارامترهای محور سروو (بهره، نوع موتور، نوع رمزگذار، محدودیتهای شتاب) در SRAM اصلی CNC یا کنترلکننده ربات قرار دارند. پس از نصب A20B-3300-0390 جایگزین، سیستم تمام پارامترهای محور را به طور خودکار بارگیری مجدد می کند. قبل از از سرگیری عملیات با سرعت کامل، پاسخ صحیح سروو را در سرعت کم در هر 8 محور بررسی کنید.
Q4: A20B-3300-0390 در چه شرایط محیطی کار می کند؟
محافظ IP20 در برابر انگشتان و اشیاء با اندازه مشابه که وارد لوازم الکترونیکی کارت می شوند - برای نصب در کابین کنترل مهر و موم شده کافی است. محدوده دمای عملیاتی 0-60 درجه سانتیگراد است که محیط های صنعتی بدون خنک کننده اضافی را در خود جای می دهد. گواهینامه CE مطابقت با دستورالعمل های ایمنی، EMC و محیط زیست اروپا را تأیید می کند.
