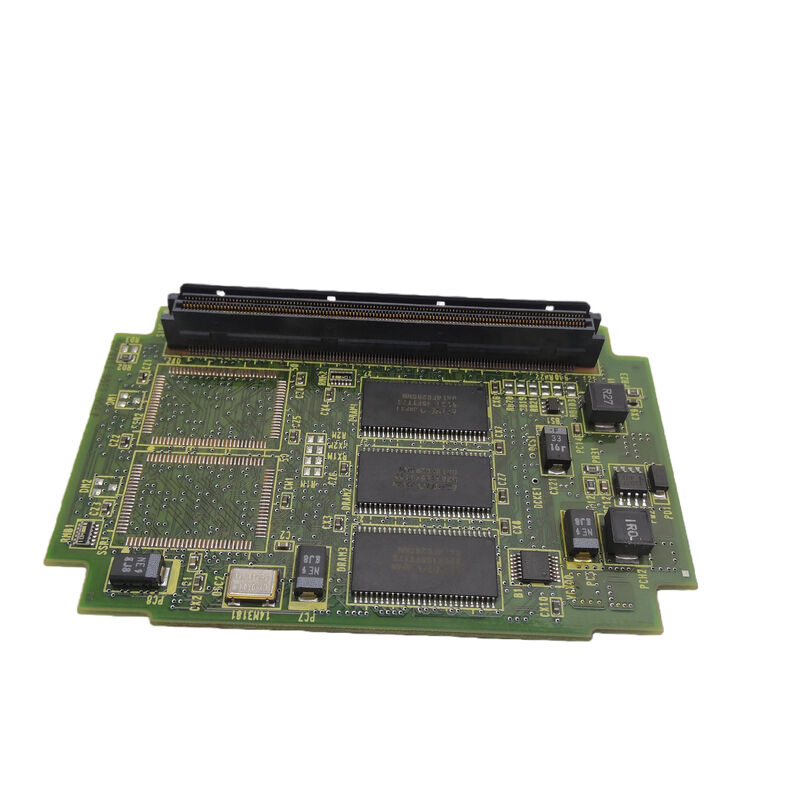

A20B-3300-0362 صفحه PCB فانوک A20B33000362 A2OB-33OO-O362

A20B-3300-0362 ٬ FANUC ماژول کنترل صفحه نمایش ٬ رابط کاربری CNC / راننده صفحه نمایش / سری A20B-3300-036x

ماژول کنترل صفحه نمایش

A20B-3300-0362 یک ماژول کنترل صفحه نمایش است که یک کارت پلاگین اختصاصی است که رابط نمایش کاربری CNC را مدیریت می کند. به جای بارگذاری ماژول اصلی CPU با مدیریت صفحه نمایش،معماری FANUC کنترل صفحه نمایش را به یک ماژول اختصاصی اختصاص می دهد.

این جدایی مزایای عملیاتی مهمی را فراهم می کند:

پهنای باند نمایش مستقل:CPU اصلی می تواند به طور کامل بر روی مداخله حرکت، هماهنگی سرو و اجرای PMC بدون به اشتراک گذاشتن منابع پردازش با بروزرسانی صفحه نمایش و مدیریت صفحه تمرکز کند.

رابط کاربری ثابت:حتی وقتی که سیستم حرکتی CNC در حداکثر بار محاسباتی باشدپردازش سریع بلوک ️ ماژول صفحه نمایش به روزرسانی صفحه نمایش و پردازش ورودی کلید پاسخگو را حفظ می کند.

جداسازی نقص ماژولار:اگر ماژول نمایش نقص ایجاد کند، توانایی ماشینکاری CNC تحت تاثیر قرار نمی گیرد.یک خطا اصلی CPU را می توان از طریق یک ماژول نمایش کار تشخیص داد که ممکن است اطلاعات هشدار و وضعیت را ارائه دهد.

اطلاعات کلیدی محصول

A20B-3300-036x معماری کنترل صفحه نمایش

در سری A20B-3300، محدوده 036x، ماژول های کنترل مربوط به صفحه نمایش را گروه بندی می کند.A20B-3300-0362 ماژول کنترل صفحه نمایش در این گروه است که جریان داده ها را از محتوای صفحه نمایش تولید شده توسط نرم افزار CNC به سخت افزار نمایشگر فیزیکی کنترل می کند.

کنترل صفحه نمایش در CNC FANUC شامل چندین لایه است:

تولید ویدیو:تبدیل داده های صفحه نمایش داخلی CNC به شکل سیگنال ویدئویی که کنترل کننده صفحه نمایش LCD انتظار دارد.

نشان دادن کاراکتر و گرافیک:ماژول نمایش ممکن است حاوی مجموعه کاراکتر مبتنی بر ROM باشد که برای نمایش متن CNC استفاده می شود و منطق ارائه گرافیک برای عناصر گرافیکی (گرافیک موقعیت محور، شاخص های هشدار،دکمه های روی صفحه نمایش).

همگام سازي نمايش:تولید سیگنال های همگام سازی افقی و عمودی که زمان نمایش ثابت را حفظ می کند اطمینان از هر خط پیکسل در موقعیت درست در چارچوب نمایش نوشته شده است.

پردازش ورودی کلیدی:اسکن های ماتریس کلید صفحه کلید اپراتور اغلب توسط کنترل کننده واحد نمایش مدیریت می شود. ماژول نمایش می تواند داده های اسکن کلید را پردازش کرده و کدهای رمزگشایی شده را به CPU اصلی منتقل کند.

سناریوهای کاربرد

خطای صفحه نمایش CNC:یک CNC FANUC مشکلات صفحه نمایش را ایجاد می کند: صفحه نمایش تحریف شده، نمایش نادرست کاراکتر یا از دست دادن صفحه نمایش در حالی که CNC ادامه می دهد.ماژول کنترل صفحه نمایش A20B-3300-0362 به عنوان خطای شناسایی شده استتعويض عملکرد نمايش درست رو بر ميگردونه

نگهداری سیستم نمایش:یک سیستم کنترل CNC FANUC تحت نگهداری الکترونیکی قرار می گیرد. ماژول کنترل صفحه نمایش A20B-3300-0362 در کنار سایر ماژول های کنترل پیری جایگزین می شود.

سوالات عمومی

سوال 1: آیا خرابی A20B-3300-0362 بر قابلیت ماشینکاری CNC تأثیر می گذارد؟

ماژول کنترل صفحه نمایش، رابط کاربری را مدیریت می کند.عامل رابط بصری را از دست می دهد اما عملکردهای اصلی ماشینکاری CNC ( اجرای برنامه)، کنترل سرو، PMC) در ماژول اصلی CPU ادامه می دهد. در عمل، عملیات ایمن بدون صفحه نمایش کار غیرممکن است، اما ماشین به دلیل خرابی ماژول نمایش به طور مکانیکی متوقف نمی شود.

سوال2: چه مدل های CNC FANUC از A20B-3300-0362 استفاده می کنند؟

ماژول های کنترل صفحه نمایش A20B-3300 به نسل های مختلف FANUC CNC که از معماری کنترل کننده صفحه نمایش ماژولار استفاده می کنند، خدمت می کنند.مدل خاص CNC را از جدول قطعات یدکی راهنمای سخت افزاری FANUC CNC تأیید کنید.

سوال 3: آیا جایگزینی A20B-3300-0362 نیاز به هر گونه پیکربندی نرم افزار دارد؟

ماژول کنترل صفحه نمایش یک صفحه رابط سخت افزاری است معمولاً پس از تعویض نیازی به پیکربندی نرم افزاری ندارد.عملکرد نمایش به طور خودکار پس از نصب ماژول جایگزینی و سیستم قدرت را بازگردانداز اسناد مربوط به سرویس FANUC تأیید کنید.

سوال 4: رابطه بین A20B-3300-0362 و ماژول GUI (A20B-3300-0551) چیست؟

ماژول GUI (A20B-3300-0551) پردازش گرافیک با عملکرد بالا با DRAM 128MB برای نمایش پیشرفته و عملکرد رایانه ای را فراهم می کند.A20B-3300-0362 یک ماژول کنترل صفحه نمایش در محدوده 036x استآنها رویکردهای مختلف مدیریت صفحه نمایش را برای نسل ها یا پیکربندی های مختلف FANUC CNC نشان می دهند.
