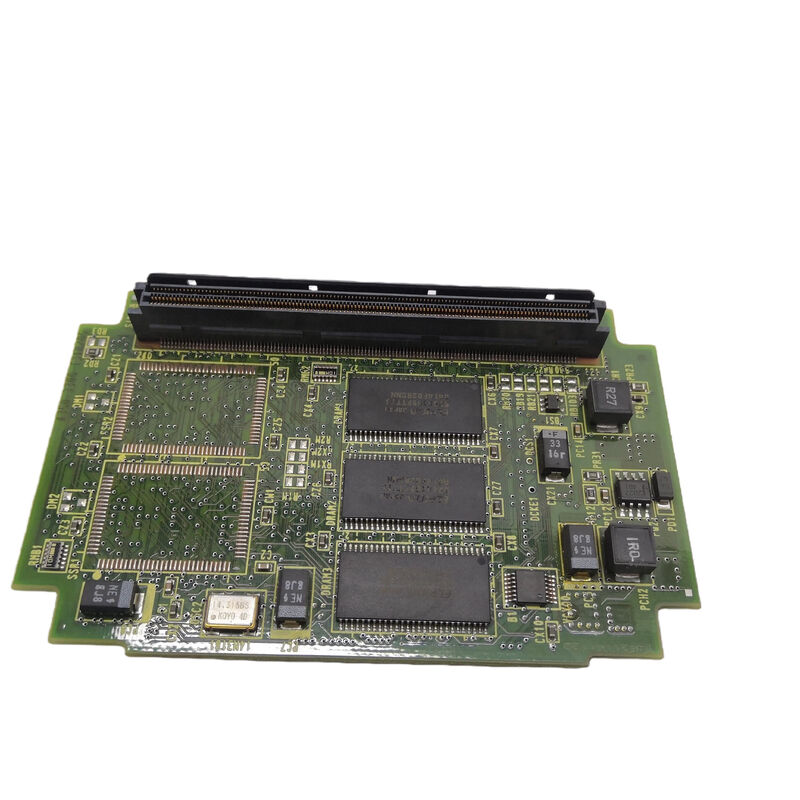

A20B-3300-0331 Fanuc PCB Board A20B33000331 A2OB-33OO-O33I

A20B-3300-0331 FANUC ویندوز سی ای پی یو پی سی بی (PCB) پردازنده سیستم عامل جاسازی شده / سری A20B-3300

ویندوز سی ای

A20B-3300-0331 دارای نام "WINDOWS CE" در توضیحات آن است که این را به عنوان یک صفحه CPU که سیستم عامل Microsoft Windows CE را اجرا می کند، شناسایی می کند.این یک دسته متمایز در خانواده ماژول CPU A20B-3300 است: در حالی که اکثر صفحه های A20B-3300 هسته CNC اختصاصی FANUC را به طور مستقیم اجرا می کنند، یک صفحه CPU Windows CE لایه عملکرد PC را اجرا می کند.

ویندوز CE در CNC های FANUC:FANUC یک گزینه عملکرد PC مبتنی بر ویندوز CE را برای برخی از سیستم عامل های CNC ارائه می دهد که اجازه می دهد یک محیط ویندوز پیچیده سبک وزن در کنار هسته CNC اجرا شود. این فراهم می کند:

رابط کاربری سفارشی:سازندگان ماشین آلات می توانند از ابزارهای سازگار با ویندوز CE برای توسعه صفحه نمایش های HMI استفاده کنند..

اتصال داده ها:ویندوز CE از شبکه های TCP / IP ، ارتباطات سریالی و پروتکل های تبادل داده های استاندارد صنعتی پشتیبانی می کند.و نرم افزار نظارت بر تولید در محیط سیستم عامل جاسازی شده.

زمان اجرا سبک وزن:ویندوز CE برای سخت افزار جاسازی شده صنعتی طراحی شده بود ‬ آن نیاز به حافظه و عملکرد پردازنده بسیار کمتر از ویندوز تمام دسکتاپ،که آن را برای محیط محاسباتی محدود یک ماژول CPU CNC مناسب می کند.

اطلاعات کلیدی محصول

A20B-3300 سی پی یو PCB تنوع

سری A20B-3300 شامل بسیاری از انواع کارت پردازنده های متمایز است که عملکردهای مختلف CNC را انجام می دهند.محدوده 033x در این سری در وسط خانواده قرار دارد پس از ماژول های استاندارد CPU Pentium (031x) و قبل از محدوده ماژول سرو FSSB (039x-044x)سایر تخته های تایید شده A20B-3300-033x عبارتند از:

A20B-3300-0331:صفحه اصلی پردازنده ویندوز CE این محصولA20B-3300-0312:پردازنده 16MB پنتیوم برای 21i-B (خانواده مجاور)A20B-3300-0390/0391:C5410A کارت های FSSB servo (بعد در همان سری)

سناریوهای کاربرد

خطای صفحه عملکرد CNC PC:یک سیستم CNC FANUC با عملکرد PC مبتنی بر ویندوز CE دچار خرابی در سطح سیستم عامل می شود، محیط ویندوز CE شروع نمی شود یا خراب می شود، در حالی که خود CNC به طور معمول ادامه می یابد.A20B-3300-0331 به عنوان خطای شناسایی شده است. تعویض عملکرد ویندوز CE PC را بازگرداند.

نگهداری سیستم کنترل CNC:یک CNC FANUC با یک رابط ویندوز CE تحت تعمیرات الکترونیکی قرار می گیرد. A20B-3300-0331 برای بازگرداندن محیط جاسازی شده ویندوز CE به حالت خوب شناخته شده جایگزین می شود.

سوالات عمومی

س1: آیا A20B-3300-0331 عملکردهای ماشینکاری CNC را اجرا می کند یا فقط لایه عملکرد PC را؟

A20B-3300-0331 به عنوان "WINDOWS CE CPU PCB" شناخته شده است ¢ آن محیط عامل Windows CE را برای لایه عملکرد PC فراهم می کند.تعویض، اجرای PMC) بر روی معماری هسته CNC جداگانه از محیط Windows CE اجرا می شود.خرابی A20B-3300-0331 بر رابط عملکرد PC تأثیر می گذارد اما بر توانایی اساسی ماشینکاری CNC تأثیر نمی گذارد.

سوال2: A20B-3300-0331 از چه نسخه ای از ویندوز CE پشتیبانی می کند؟

نسخه ویندوز CE که توسط A20B-3300-0331 پشتیبانی می شود توسط نرم افزار نصب شده در صفحه و مستندات نگهداری سخت افزاری و نرم افزاری FANUC تعیین می شود.ویندوز CE در نسخه های 3 وجود داشت.0، 4.x، 5.0، و 6.0 هر کدام با سازگاری API متفاوت. از مستندات سیستم FANUC مربوطه تأیید کنید که این نسخه CE پشتیبانی می شود.

سوال 3: آیا جایگزینی A20B-3300-0331 بر پارامترهای CNC یا برنامه ها تأثیر می گذارد؟

پارامترهای CNC و برنامه های قطعات در ماژول های SRAM و FROM در یا در نزدیکی صفحه اصلی CNC جدا از PCB CPU Windows CE ذخیره می شوند.تعویض A20B-3300-0331 بر داده های ماشینکاری CNC تأثیر نمی گذارد. هر برنامه HMI سفارشی یا داده ذخیره شده در محیط ویندوز CE ممکن است نیاز به بازگرداندن از پشتیبان پس از تعویض داشته باشد.

Q4: چه کاربردهای صنعتی از Windows CE در یک CNC FANUC بهره مند می شوند؟

ویندوز CE بر روی CNC FANUC امکان می دهد: صفحه نمایش های لمسی کاربر سفارشی (بیش از رابط استاندارد FANUC MDI) ، جمع آوری داده های محلی بدون کامپیوتر،ادغام با سیستم های سطح کارخانه با استفاده از پروتکل های ارتباطی استاندارد صنعتی، و رابط های خواننده بارکد / RFID برای شناسایی قطعات خودکار و انتخاب برنامه.
