A20B-3300-0319 Fanuc PCB Board A20B33000319 A2OB-33OO-O3I9

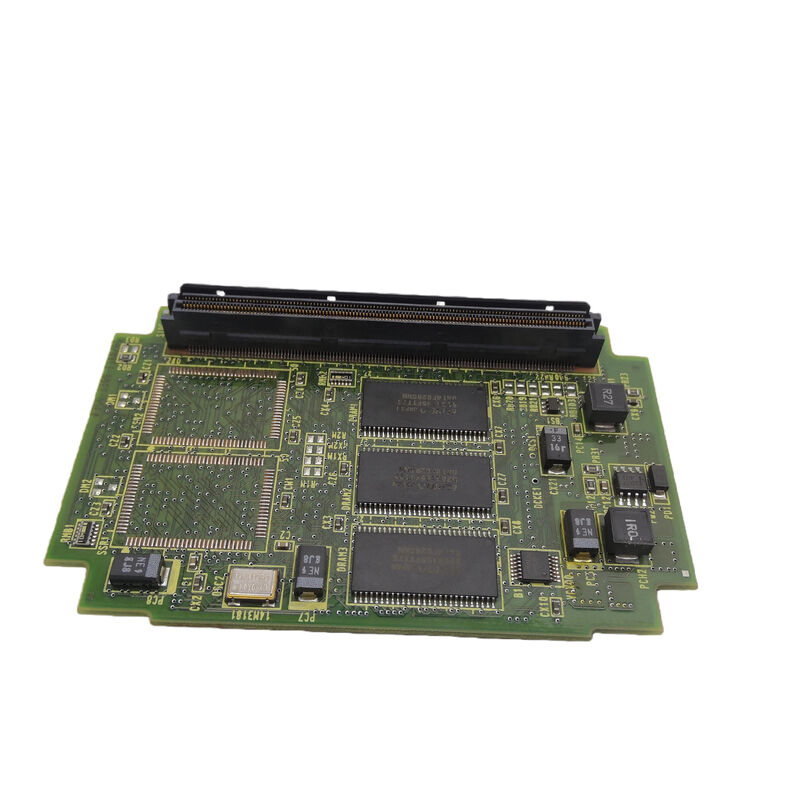

A20B-3300-0319∙ FANUC سری 21i-B و 0i-B ماژول پردازنده پنتیوم 32MB DRAM / کارت پردازنده دو سیستم عامل / خانواده A20B-3300-031x

یک ماژول، دو پلت فرم CNC

A20B-3300-0319 برای هر دو سری 21i-B و سری 0i-B تایید شده است ′′ نام "21/0 i B" به طور صریح سازگاری دو سیستم عامل را شناسایی می کند. این غیر معمول است و ارزش درک دارد:

سری 21i-B:سری 21i محدوده متوسط تا بالا در خط i-series FANUC است که از پیکربندی های پیچیده ماشینکاری و چرخش با محور های بیشتر و گزینه های CNC پیشرفته تر نسبت به 0i-B پشتیبانی می کند.

سری 0i-B:سری 0i یک دستگاه CNC درجه اقتصادی است که برای مراکز فرآوری و چرخش استاندارد طراحی شده است که در آن بهره وری هزینه در کنار عملکرد قابل اعتماد CNC اولویت دارد.

این واقعیت که هر دو پلت فرم یک ماژول CPU (A20B-3300-0319) را به اشتراک می گذارند نشان می دهد که یک معماری پردازنده مشترک وجود داردبا گزینه های نرم افزاری و پیکربندی تعیین کننده سطح قابلیت عملکردی CNC.

مشخصات کلیدی

32 مگابایت DRAM ️ سازگاری حافظه بالاتر خانواده 031x

در خانواده ماژول A20B-3300-031x Pentium، پیکربندی های مختلف DRAM به نیازهای مختلف پلتفرم خدمت می کنند:

A20B-3300-0319 با 32MB دو برابر حافظه کاری A20B-3300-0312 (16MB برای 21i-B/210i-SB) را فراهم می کند. این DRAM اضافی پشتیبانی می کند:

چگالي بيشتري از گزینه هاي نرم افزاري:پلت فرم 21i-B با گزینه های پیشرفته 5 محور تبدیل مختصات ، AICC شکل گیری ، چند چرخ و مدیریت ابزار 21i-B ، DRAM بیشتری را نسبت به پیکربندی استاندارد 21i-B اشغال می کند.32 مگابایت فضای بیشتری برای این پیکربندی های پیشرفته فراهم می کند.

توسعه نرم افزار:به عنوان نرم افزار 0i-B FANUC ویژگی های اضافه شده و مجموعه گزینه های خود را گسترش داد، 32MB حافظه کاری کافی را برای اثر افزایشی نرم افزار تضمین کرد.

سناریوهای کاربرد

خطای ماژول پردازنده CNC 21i-B:یک مرکز فرآوری FANUC سری 21i-B با ماژول 32MB CPU دچار مشکل پردازنده می شود. A20B-3300-0319 شناسایی و جایگزین می شود. پردازش بازگردانده می شود.

0i-B تعویض ماژول CNCیک مرکز چرخش CNC سری 0i-B نیاز به تعویض ماژول CPU دارد. A20B-3300-0319 از برچسب ماژول نصب شده تأیید شده است. تعویض عملکرد CNC 0i-B را بازیابی می کند.

سوالات عمومی

Q1: آیا A20B-3300-0319 بین سیستم های CNC 21i-B و 0i-B قابل تعویض است؟

ماژول با هر دو پلتفرم سازگار است به این معنی که می تواند در هر یک از سوکت های صفحه اصلی CNC کار کند.اینکه آیا انتقال یک ماژول از یک دستگاه 0i-B به یک دستگاه 21i-B (یا برعکس) یک عمل نگهداری پشتیبانی شده است بستگی به اینکه آیا سوکت های صفحه اصلی یکسان هستند یا خیر.سخت افزار ماژول یکسان است؛ نرم افزار CNC بارگذاری شده از FROM رفتار CNC را تعیین می کند.

سوال2: چه چیزی A20B-3300-0319 (32MB) را از A20B-3300-0312 (16MB) برای پلت فرم 21i-B متمایز می کند؟

هر دو به 21i-B خدمت می کنند اما با DRAM های مختلف. A20B-3300-0312 16MB حافظه کاری را فراهم می کند؛ A20B-3300-0319 32MB را فراهم می کند.ماژول 32MB گزینه های نرم افزاری بیشتری و پیکربندی های پیچیده تری را در بر می گیرداینکه آیا یک CNC 21i-B خاص از ماژول 16MB یا 32MB استفاده می کند، به نسخه نرم افزار و گزینه های نصب شده آن بستگی دارد.

سوال 3: آیا A20B-3300-0319 همان A20B-3300-0313 است (32MB SDRAM برای 0i-C) ؟

شماره A20B-3300-0319 (32MB DRAM، 21i-B/0i-B) و A20B-3300-0313 (32MB SDRAM، 0i-C) ماژول های متفاوتی هستند.آنها ظرفیت حافظه یکسان دارند اما به سیستم عامل های مختلف (0i-B در مقابل 0i-C) خدمت می کنند و به طور بالقوه از فناوری های حافظه مختلف (DRAM در مقابل SDRAM) استفاده می کننداونا قابل تعويض نيستن

سوال 4: آیا تعویض A20B-3300-0319 بر پارامترهای CNC یا برنامه ها تاثیر می گذارد؟

شماره: پارامترهای CNC و برنامه ها در ماژول های SRAM و FROM قرار دارند. تعویض A20B-3300-0319 بر این مقادیر ذخیره شده تأثیر نمی گذارد. پس از نصب جایگزینی ، CNC به طور معمول بوت می شود.
