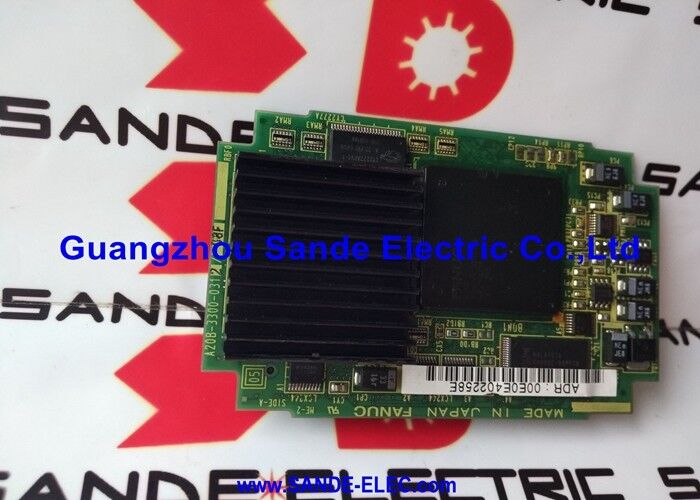

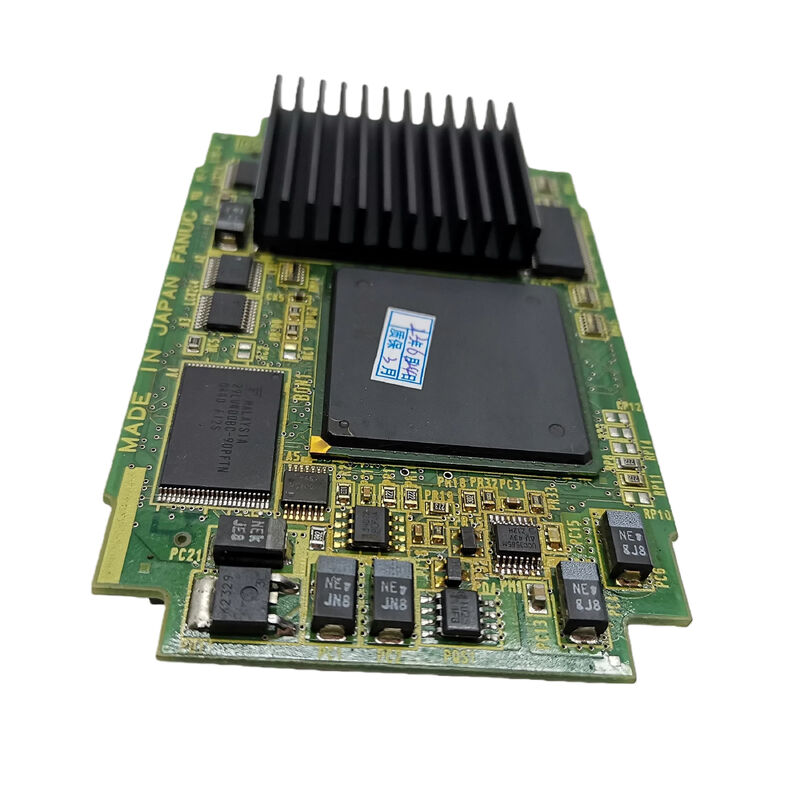

برد CPU A20B-3300-0313 Fanuc A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313 | ماژول پردازنده پنتیوم FANUC F0i-C — 32 مگابایت SDRAM / سری 0i-C CNC / کارت پردازنده پلاگین / کنترل ماشین و منطق

سری 0i-C - پلتفرم CNC عصر پنتیوم

سری FANUC 0i-C (F0i-C) سومین نسل از پلتفرم 0i CNC است. پردازنده پنتیوم اینتل A20B-3300-0313 یک گام مهم را نسبت به سخت افزار کلاس 486DX2 نسل قبلی 0i-A نشان می دهد:

معماری پردازش:پنتیوم یک خط لوله فوق‌اسکالار را معرفی می‌کند که قادر به اجرای دو دستورالعمل در هر سیکل ساعت (در مقابل دستورالعمل تکی 486 در هر چرخه) است. برای

وظایف CNC که محدود به محاسبات هستند - درون یابی پیچیده با چندین محور همزمان، تعداد بلوک های پیش رو بالا - مزیت توان عملیاتی پنتیوم به بلوک های برنامه بیشتر پردازش شده در هر میلی ثانیه ترجمه می شود.

مسیر داده گسترده تر:گذرگاه داده خارجی 64 بیتی پنتیوم (در مقابل 32 بیتی 486) پهنای باند حافظه را در هر سیکل ساعت دو برابر می کند. برای عملیات CNC با حافظه فشرده - بارگذاری بلوک های برنامه بزرگ در بافر نگاه به آینده، مدیریت جداول پارامترهای زمان واقعی - پهنای باند بالاتر زمان انتظار CPU در حافظه را کاهش می دهد.

32 مگابایت SDRAM:A20B-3300-0313 32 مگابایت SDRAM را مستقیماً روی ماژول CPU ادغام می کند. SDRAM (Synchronous DRAM) عملیات خود را با ساعت سیستم همگام می کند و حالت انتظار DRAM ناهمزمان را حذف می کند. برای یک CNC که مجموعه نرم افزار کامل 0i-C را با گزینه های پیشرفته فعال اجرا می کند، 32 مگابایت فضای کاری مورد نیاز را فراهم می کند.

مشخصات کلیدی

اترنت و پردازش پیشرفته

توضیحات fanuc-controller.com اشاره می کند که A20B-3300-0313 "برای استفاده در کنترل کننده های CNC FANUC (مثلا سری 21i با اترنت تعبیه شده و نیازهای پردازش پیشرفته) طراحی شده است." پردازنده Pentium و ظرفیت 32 مگابایت SDRAM از ویژگی های پیشرفته نسل 0i-C/21i پشتیبانی می کند:

• اترنت داخلی برای DNC و جمع آوری داده ها
• عملکرد رایانه شخصی برای برنامه های کاربردی HMI سفارشی
• برنامه با تراکم بالاتر برای کانتورینگ با سرعت بالا به آینده نگاه می کند
• توابع پیشرفته PMC

سناریوهای کاربردی

خرابی ماژول CNC CNC 0i-C:یک CNC سری 0i-C یک خطا در سطح پردازنده ایجاد می کند - آلارم هایی که به خرابی کارت CPU اشاره می کنند، CNC تا حدودی از طریق بوت متوقف می شود یا بازنشانی متناوب سیستم. با تعویض ماژول CPU A20B-3300-0313، هسته پردازشی بدون تأثیر بر هیچ ماژول دیگری بازیابی می شود.

جایگزینی ماژول CPU برنامه ریزی شده:یک ماشین پرتولید با یک CNC طولانی مدت 0i-C جایگزین A20B-3300-0313 به عنوان بخشی از برنامه تعمیر و نگهداری پیشگیرانه می شود و طول عمر ماژول CPU را بازنشانی می کند.

سوالات متداول

Q1: آیا A20B-3300-0313 نیاز به پیکربندی یا آزمایش SDRAM پس از نصب دارد؟

SDRAM مستقیماً روی ماژول A20B-3300-0313 ادغام شده است - نیازی به پیکربندی یا آزمایش جداگانه ندارد. در اولین روشن‌کردن پس از نصب دستگاه، POST (آزمایش خودکار روشن) CNC به‌طور خودکار SDRAM را به عنوان بخشی از دنباله راه‌اندازی آزمایش می‌کند. هر گونه خطای SDRAM که در این مرحله شناسایی شود، قبل از اینکه CNC به عملکرد عادی برسد، یک هشدار سیستم ایجاد می کند.

Q2: چگونه A20B-3300-0313 با A20B-3300-0475 (نوع A3، 128 مگابایت DRAM) مقایسه می شود؟

هر دو ماژول CPU پلاگین در سری A20B-3300 هستند، اما برای نسل های مختلف CNC:

• A20B-3300-0313: کلاس پنتیوم، 32 مگابایت SDRAM، برای سری 0i-C
• A20B-3300-0475: نوع A3، 128 مگابایت DRAM، برای پلتفرم جدیدتر (پیکربندی 0i-D A3)

SDRAM 32 مگابایتی در 0313 در مقابل 128 مگابایت در 0475 منعکس کننده ردپای نرم افزار و نیازهای پردازش نسل های CNC مربوطه آنها است. این ماژول ها قابل تعویض نیستند.

Q3: هنگامی که A20B-3300-0313 مشکوک به نقص است، چه چیزی باید بررسی شود؟

قبل از تعویض ماژول CPU: بررسی کنید که ریل های منبع تغذیه اسلات برد اصلی مطابق با مشخصات هستند (در صورت لزوم 5 ولت و 3.3 ولت). تأیید کنید که ماژول های FROM به درستی قرار گرفته اند و آسیبی ندیده اند. بررسی کنید که باتری SRAM سالم است (باتری SRAM خراب می تواند علائمی ایجاد کند که تقلید از خطاهای CPU است). اگر همه عوامل خارجی درست تأیید شوند و آلارم‌های سیستم همچنان به خطاهای سطح CPU اشاره کنند، جایگزینی A20B-3300-0313 مناسب است.

Q4: آیا پردازنده Pentium در A20B-3300-0313 یک CPU استاندارد مصرف کننده اینتل است یا یک نوع تعبیه شده مخصوص FANUC؟

پردازنده کلاس پنتیوم مورد استفاده در ماژول‌های CNC FANUC یک نسخه صنعتی تعبیه‌شده از معماری اینتل پنتیوم است که برای محدوده دمایی گسترده، مشخصات قابلیت اطمینان و الزامات در دسترس بودن طول عمر برنامه‌های کاربردی CNC صنعتی انتخاب شده است. این دستگاه مشابه رایانه های رومیزی استاندارد پنتیوم نیست، اگرچه از معماری مجموعه دستورالعمل های مشابهی استفاده می کند.
