A20B-3300-0311∙ FANUC سری 16i-B و 18i-B ماژول پردازنده ∙ پلاگین در کارت پردازنده / A20B-3300-031x خانواده / کنترل CNC
سری 16i-B و 18i-B ️ یک پلتفرم با عمق
KFAS LLC تایید می کند: "A20B-3300-0311 معمولا در کنترل های سری Fanuc 16iB، Fanuc 18iB استفاده می شود". مرجع دستی نگهداری B-63525EN شامل 16i-B، 18i-B،و پلت فرم 21i-B قرار دادن A20B-3300-0311 در سخت افزار CNC نسل دوم (مدل B) FANUC.

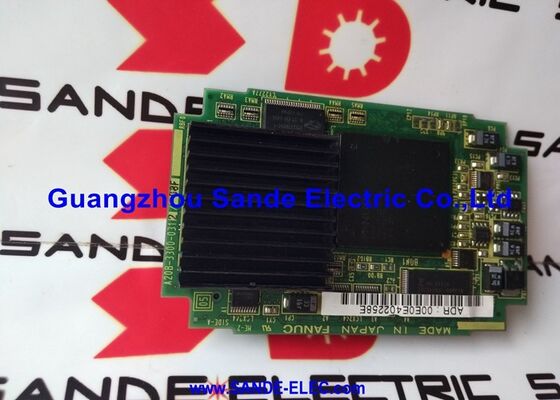

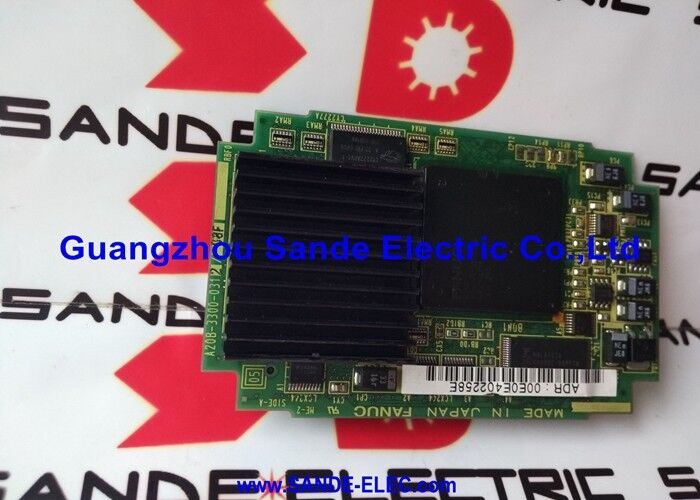

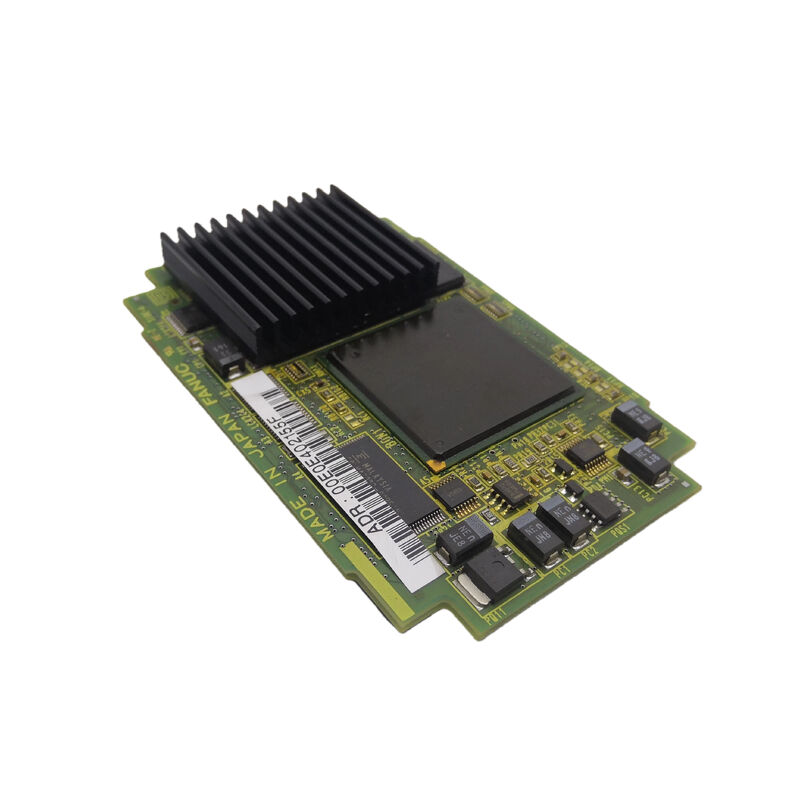

A20B-3300-0311 ماژول CPU پایه Pentium برای پلت فرم 16i-B / 18i-B است. کارت پردازنده ای که نرم افزار سیستم CNC را از حافظه کاری داخلی خود اجرا می کند.این نمایشگر پیکربندی پردازنده استاندارد است که نسل ماژول CPU خانواده 031x را برای این پلتفرم ایجاد کرد.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| سازگار |
سری 16i-B، 18i-B |
| راهنما |
B-63525EN (16i-B/18i-B/21i-B) |
| نوع |
ماژول پردازنده پلاگین |
| خانواده |
A20B-3300-031x |
| سری |
A20B-3300 |
A20B-3300-031x خانواده ماژول پردازنده استاندارد پنتیم
طیف 031x نسل ماژول پردازنده کلاس Pentium را برای سیستم عامل FANUC i-series B ایجاد کرد. انواع تایید شده مدل های مختلف CNC i-B را ارائه می دهند:
| هیئت مدیره |
پلتفرم |
یادداشت ها |
| A20B-3300-0311 |
16i-B، 18i-B |
ماژول پایه پنتیوم |
| A20B-3300-0312 |
21i-B، 210i-SB |
پنتیوم 16MB |
| A20B-3300-0313 |
0i-C |
Pentium 32MB SDRAM |
| A20B-3300-0317 |
16i-B، 18i-B |
نوع TORNOZ 166MHz |
| A20B-3300-0319 |
21i-B، 0i-B |
پنتیوم 32MB |
خانواده 031x نسل کامل i-B را در چندین سیستم عامل CNC ارائه می دهد هر گونه با سوکت صفحه اصلی و نیازهای نرم افزاری خاص CNC مطابقت دارد.
سناریوهای کاربرد
خطای ماژول پردازنده 16i-B:یک مرکز ماشینکاری FANUC سری 16i-B خرابی های بوت CNC را ایجاد می کند. A20B-3300-0311 به عنوان خطا شناسایی می شود. تعویض عملکرد پردازش CNC را بازگرداند.
18i-B نگهداری کنترل کننده CNC:یک مرکز چرخش سری 18i-B تحت تعمیرات الکترونیکی برنامه ریزی شده است. A20B-3300-0311 به عنوان بخشی از تجدید جامع ماژول CPU جایگزین می شود.
سوالات عمومی
س1: آیا A20B-3300-0311 برای 16i-B/18i-B خاص است یا در 21i-B نیز استفاده می شود؟
این که آیا 0311 به طور مستقیم در یک اسلات 21i-B سازگار است یا خیر، به پیکربندی خاص صفحه اصلی بستگی دارد. از مستندات سخت افزاری تأیید کنید.
سوال2: مشخصات پردازنده و حافظه A20B-3300-0311 چیست؟
خانواده 031x از پردازنده های کلاس Pentium استفاده می کند.سرعت ساعت خاص و ظرفیت DRAM A20B-3300-0311 از برچسب ماژول نصب شده و کتابچه راهنمای نگهداری Fanuc 16i-B/18i-B B-63525EN تأیید شده استماژول های مرتبط 031x عبارتند از: 0312 (16MB) ، 0313 (32MB SDRAM) و 0319 (32MB) که محدوده حافظه خانواده 031x را تایید می کند.
س3: آیا تعویض A20B-3300-0311 بر پارامترهای CNC یا برنامه ها تاثیر می گذارد؟
شماره: پارامترهای CNC و برنامه ها در ماژول های SRAM و FROM جدا از ماژول CPU قرار دارند. جایگزینی A20B-3300-0311 بر داده های ذخیره شده تأثیر نمی گذارد. پس از نصب جایگزینی،CNC از FROM شروع می شود و پارامترهای SRAM را به طور خودکار می خواند..
سوال 4: A20B-3300-0311 به چه نوع صفحه اصلی متصل می شود؟
سری های 16i-B و 18i-B از چندین پیکربندی صفحه اصلی استفاده می کنند.A20B-3300-0311 به سوکت ماژول CPU در صفحه اصلی مناسب برای هر یک از پیکربندی ها وصل می شود. نوع بورد اصلی میزبان را از اسناد سخت افزاری دستگاه تایید کنید.
