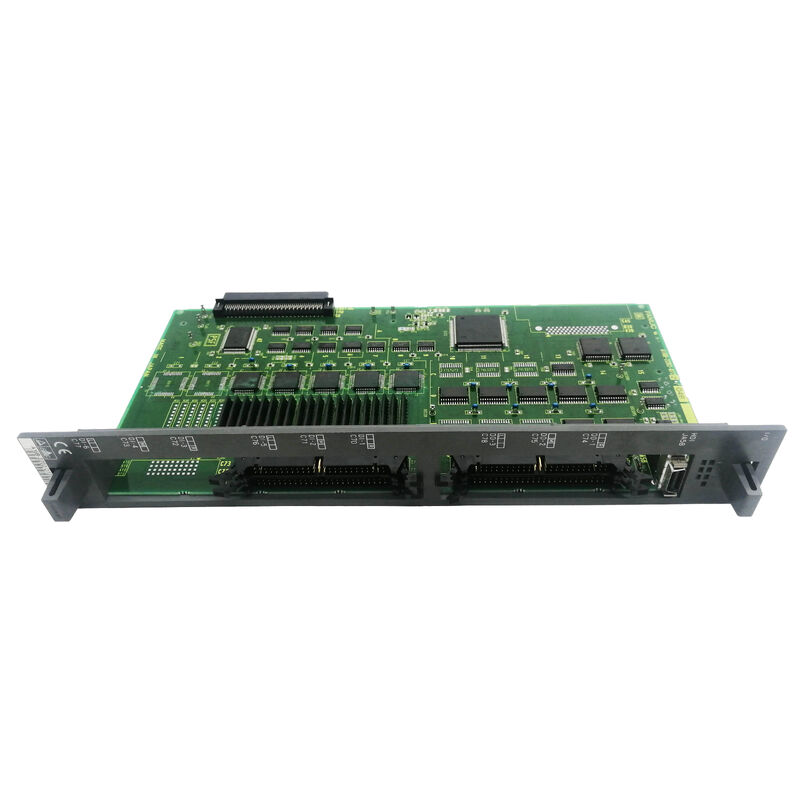

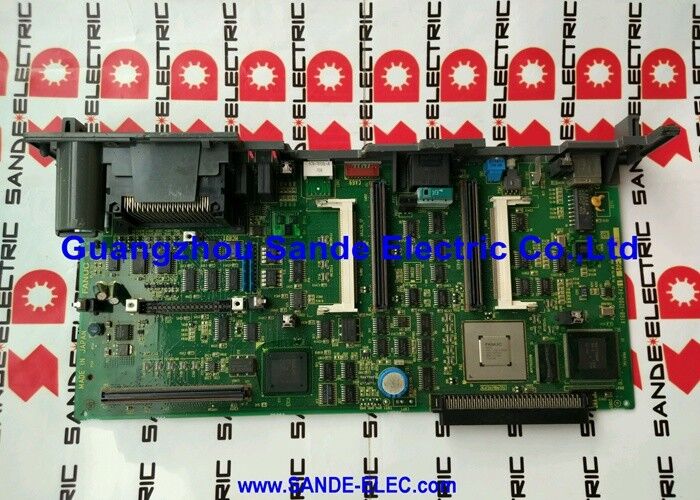

A16B-2200-0910 Fanuc PCB Board A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910. FANUC سری 16 گزینه 1 صفحه گرافیک W/RS-232 / F-16 CNC / گرافیک گسترش / گزینه ی اسلات PCB

گزینه ی 1 ️ گرافیک و ارتباطات

معماری CNC سری 16 شامل گزینه های گزینه ای در صفحه اصلی است که در آن کارت های عملکردی اضافی CNC را فراتر از توانایی پایه خود گسترش می دهند.A16B-2200-0910 محل " گزینه 1" را اشغال می کند یک موقعیت مشخص در کنترل کننده سری 16.

اين تخته دو تا افزونه ي متمایز رو در يک کارت ترکیب کرده:

ارتقاء گرافیک:پردازنده اصلی پایه سری 16 (A16B-2200-0900) قابلیت نمایش استاندارد را فراهم می کند.گزینه های گرافیکی در FANUC سری 16 CNC ها به طور معمول اضافه: صفحه نمایش با وضوح بالاتر، قابلیت نمایش رنگی (در صورتی که پشتیبانی شود) ، نمایش چک گرافیک مسیر ابزار و صفحه نمایش رابط کاربری گرافیکی پیشرفته.

ارتباط RS-232C:"W/RS232" یک رابط سریال RS-232C یکپارچه در صفحه گرافیک را شناسایی می کند. این یک یا چند کانال ارتباطی RS-232C را به سیستم CNC اضافه می کند برای انتقال برنامه، عملیات DNC،یا ارتباطات دستگاه خارجی.

اطلاعات کلیدی محصول

RS-232C در زمینه CNC

رابط RS-232C در A16B-2200-0910 نیازهای عملی کارخانه ماشین آلات را برآورده می کند:

بارگذاری برنامه:CNC برنامه های جزئی را در SRAM (سرعت محدود) ذخیره می کند. RS-232C امکان انتقال برنامه دو طرفه بین CNC و یک PC را فراهم می کند.

DNC (کنترول عددی مستقیم):RS-232C امکان پخش برنامه های بزرگ را از یک کامپیوتر به طور مستقیم به بافر برنامه CNC در طول ماشینکاری فراهم می کند.برنامه های طولانی که بیش از ذخیره SRAM CNC هستند می توانند در زمان واقعی از طریق DNC بدون محدودیت ذخیره سازی ارائه شوند.

اتصال دستگاه خارجی:دستگاه های لبه ای (بارکد خوان ها، آداپتورهای شبکه یا دستگاه های رابط سفارشی) می توانند به پورت RS-232C برای ادغام ابزار ماشین فراتر از توابع استاندارد CNC متصل شوند.

سناریوهای کاربرد

خطای گزینه گرافیک سی ان سی سری 16:یک دستگاه CNC سری 16 FANUC عملکرد چک گرافیکی خود را از دست می دهد - کارفرما دیگر نمی تواند مسیر ابزار را قبل از برش به صورت بصری بررسی کند.تعویض هر دو گرافیک و عملکرد RS-232C را بازگرداند.

برنامه DNC براي احياي منابع:یک سی سی ان سی سری 16 ارتباطات RS-232C را از دست می دهد DNC برنامه تأمین شکست می خورد، و اپراتورها را مجبور می کند برنامه ها را به صورت دستی از کارت حافظه بارگیری کنند. عملکرد RS-232C در A16B-2200-0910 خطای تایید شده است.تعويض، عمليات DNC رو برپا ميکنه.

سوالات عمومی

سوال1: آیا A16B-2200-0910 فقط در سری 16-A کار می کند، یا همچنین در سری 16-B و سری 18؟

نام "F16" در توضیحات ("PCB OPTION 1 GRAPHIC F16") به طور خاص سری 16 را شناسایی می کند.این که آیا این تخته با سری 16-B (پایین نسل سخت افزار) یا سری 18 سازگار است بستگی به مشخصات اتصال گزینه ای و تجدید نظر سخت افزار CNCقبل از نصب در یک سیستم سری 16B یا سری 18 از مستندات نگهداری FANUC سری 16 مورد استفاده تأیید کنید.

سوال2: مزایای صفحه نمایش گرافیکی A16B-2200-0910 نسبت به صفحه نمایش پایه A16B-2200-0900 چیست؟

پردازنده اصلی پایه "خرید CRT پایه" را فراهم می کند نمایشگر اساسی مورد نیاز برای نمایش برنامه و ویرایش پارامتر.گزینه گرافیکی (A16B-2200-0910) امکان گرافیک پیشرفته به طور معمول شامل چک گرافیک مسیر ابزار (تصور مسیر برش از یک برنامه G-code قبل یا در طول ماشینکاری) را فراهم می کند، که در پیکربندی پایه وجود ندارد.

سوال 3: آیا RS-232C در A16B-2200-0910 تنها پورت سریال در CNC سری 16-A است؟

صفحه اصلی پایه (A16B-2200-0900) در حال حاضر کانال های RS-232C را برای "اپلود / دانلود پارامترها یا تغذیه قطره ای" فراهم می کند." A16B-2200-0910 ظرفیت RS-232C اضافی اضافه می کند " که پورت های بیشتری برای اتصال همزمان (PC برای DNC) فراهم می کند، دستگاه جداگانه برای جمع آوری داده ها، ارتباطات خارجی) بدون به اشتراک گذاشتن یک پورت.

سوال 4: آیا تعویض A16B-2200-0910 بر پارامترهای CNC یا برنامه ها تاثیر می گذارد؟

شماره: پارامترهای CNC و برنامه ها در ماژول های SRAM و FROM در صفحه اصلی CPU قرار دارند. صفحه گزینه ای هیچ داده ذخیره شده CNC را در خود ندارد. جایگزینی A16B-2200-0910 هیچ گونه داده ذخیره شده ماشینکاری را تحت تاثیر قرار نمی دهد.
