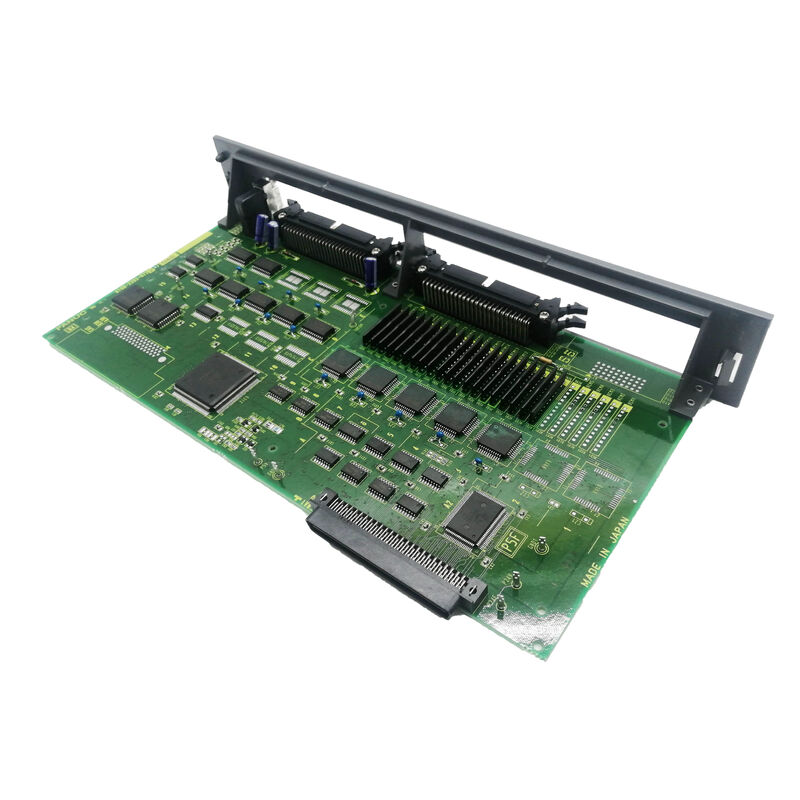

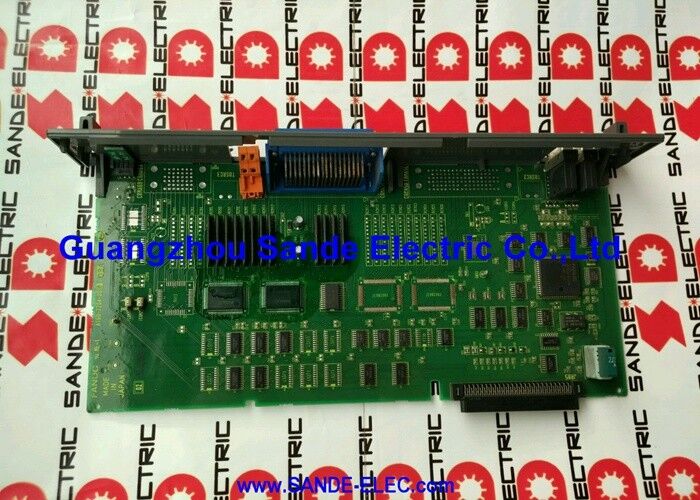

A16B-2200-0900 Fanuc PCB Board A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900 | PCB پردازنده اصلی سری 16-A FANUC — F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave Series 16

سری 16-A - اولین موج CNC مدرن FANUC

CNC Electronics تأیید می کند: "کارت اصلی Fanuc A16B-2200-0900. بخشی از موج اول سیستم های کنترل 16، 18، و 21. این CPU اصلی یکی از بسیاری است که سری 16 کنترل مدل A را تشکیل می دهد."

"موج اول" زمینه اصلی است. سری 16-A اولین نسل مدل A FANUC از سری 16 CNC بود - سخت افزار تولید اولیه، قبل از تجدید نظر در مدل B که پس از آن انجام شد. این ماشین‌ها نشان‌دهنده قابلیت CNC FANUC در زمان معرفی بودند: کنترل فشرده چند محوره در یک معماری برد اصلی یکپارچه.

"A" در 16-A نسل سخت افزار را مشخص می کند - اولین مدل از پلت فرم سخت افزاری سری 16، که هر دو مرکز ماشینکاری F-16M و مرکز تراش F-16T را از یک برد اصلی CPU ارائه می دهد.

مشخصات کلیدی

کاری که A16B-2200-0900 انجام می دهد

CNC Electronics مجموعه عملکرد کامل را شرح می دهد:

سروو کنترل 4 محوره:تا 4 محور سروو را از طریق رابط نوع A یا نوع B درایو می کند. هر دو نوع رابط، CPU اصلی را به تقویت کننده های سروو متصل می کنند - نوع A از دستورات سرعت آنالوگ استفاده می کند. نوع B از یک رابط دیجیتال سریال (پیش ساز اولیه FSSB) استفاده می کند.

یک دوک:فرمان سرعت اسپیندل و رابط بازخورد را برای یک موتور اسپیندل فراهم می کند.

خروجی نمایشگر CRT:سیگنال ویدیویی را برای مانیتور CRT CNC تولید می کند - صفحه نمایش اپراتور برای نمایش برنامه، ورود پارامتر و تشخیص.

صفحه کلید MDI:صفحه کلید MDI را برای ورود دستی داده ها مدیریت می کند - ورودی برنامه، تغییرات پارامترها و عملیات دویدن دستی.

ارتباط RS-232C:کانال های سریال RS-232C را برای آپلود/دانلود برنامه بین CNC و رایانه شخصی، و برای «تغذیه قطره ای» (عملیات DNC که در آن برنامه هنگام ماشینکاری از رایانه شخصی پخش می شود) ارائه می دهد.

بازخورد مقیاس خطی:فراتر از 4 رمزگذار موتور سروو، برد از 4 ورودی در مقیاس خطی پشتیبانی می کند - که امکان اندازه گیری موقعیت را مستقیماً از اسلایدهای دستگاه برای بازخورد حلقه بسته مستقل از رمزگذار موتور فراهم می کند.

سناریوهای کاربردی

خرابی برد اصلی 16 A CNC:مرکز ماشینکاری سری 16 A FANUC عملکرد CNC را از دست می دهد - بدون نمایشگر، بدون کنترل محور. A16B-2200-0900 به عنوان خطای اصلی برد شناسایی شده است. تعویض عملیات CNC کامل F-16M را بازیابی می کند.

تعمیر و نگهداری مبادلات هسته ای:یک خط تولید که از CNC های سری 16-A استفاده می کند در برنامه تبادل هسته ای MRO Electric شرکت می کند - بردهای A16B-2200-0900 با واحدهای بازسازی شده بر اساس برنامه تعمیر و نگهداری چرخشی تعویض می شوند.

سوالات متداول

Q1: تفاوت بین پیکربندی F-16M (ماشینکاری) و F-16T (چرخش) در همان برد A16B-2200-0900 چیست؟

سخت افزار A16B-2200-0900 برای F-16M و F-16T یکسان است. تمایز در نرم افزار سیستم CNC است - ماژول های FROM بارگذاری شده با نرم افزار مرکز ماشینکاری (سیکل های کد G برای فرز) در مقابل نرم افزار مرکز تراشکاری (سیکل های کد G برای تراشکاری). ماژول های SMD و سخت افزار برد پایه هر دو پیکربندی را انجام می دهند.

Q2: "واسط نوع A یا نوع B" برای 4 محور به چه معناست؟

نوع A یک رابط فرمان سرعت آنالوگ است - CPU اصلی یک ولتاژ آنالوگ ± 10 ولت را که نشان دهنده سرعت فرمان به هر تقویت کننده درایو محور است ارسال می کند. نوع B یک رابط دیجیتال سریال است - یک سروو باس دیجیتال اولیه FANUC با استفاده از یک پروتکل سریال. نوع رابط خاص در یک ماشین معین توسط درایوهای سروو نصب شده تعیین می شود. هر دو فناوری رابط پیش از FSSB (پیش فیبر نوری) هستند.

Q3: آیا A16B-2200-0900 همان A16B-2202-0860 (سی پی یو اصلی سری 18-B) است؟

شماره A16B-2200-0900 CPU اصلی سری 16-A است — یک نسل سخت افزاری قدیمی تر مدل A برای پلتفرم سری 16. A16B-2202-0860 CPU اصلی سری 18-B است — نسل جدیدتر مدل B برای پلتفرم سری 18. سری های سخت افزاری مختلف (A16B-2200 در مقابل A16B-2202)، نسل های مختلف CNC (مدل A در مقابل مدل B)، غیر قابل تعویض.

Q4: آیا جایگزینی A16B-2200-0900 نیاز به بارگذاری مجدد پارامتر دارد؟

پارامترهای CNC در ماژول های SRAM قرار دارند. اگر ماژول های SRAM دست نخورده باشند و به برد جایگزین منتقل شوند، تمام پارامترها حفظ می شوند. اگر داده های SRAM از بین برود، پارامترها باید از نسخه پشتیبان بازیابی شوند. همیشه قبل از تعمیر و نگهداری برد اصلی از تمام پارامترها نسخه پشتیبان تهیه کنید.
