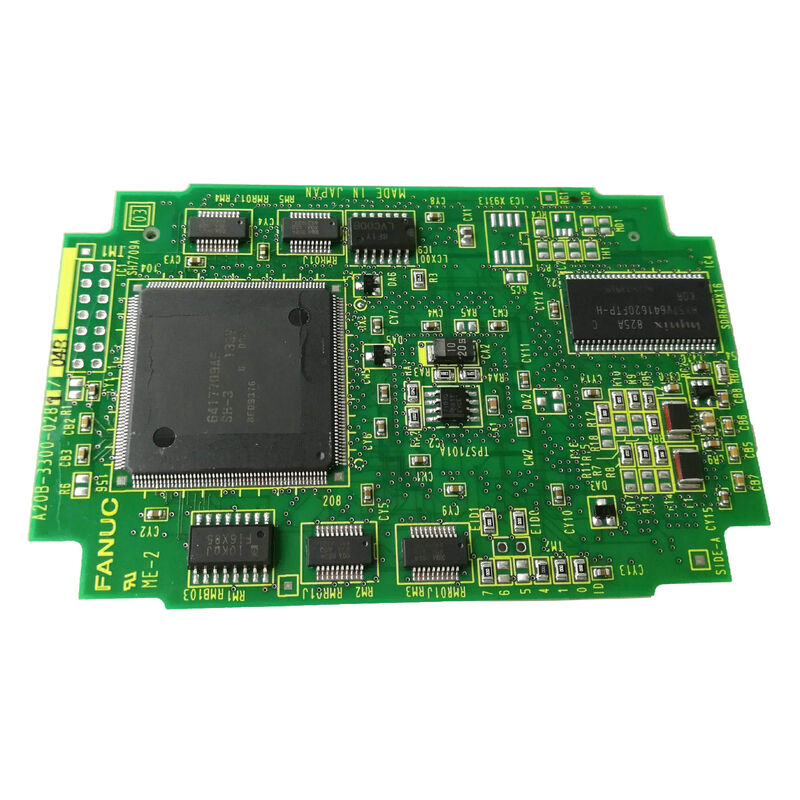

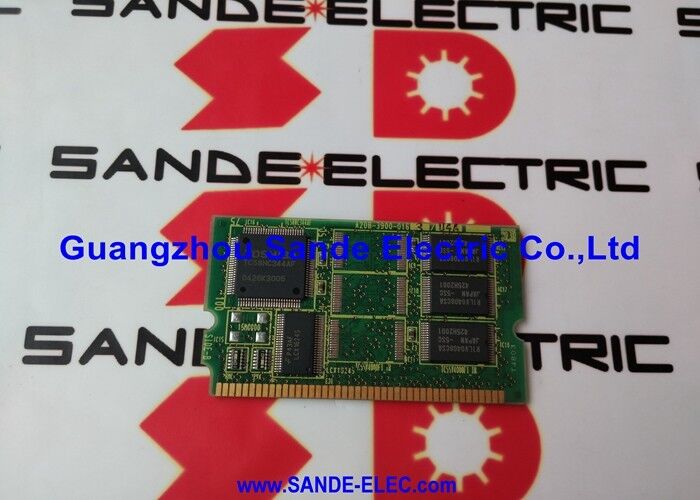

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240 | ماژول کنترل سروو سری i-B 8 محوره FSSB — CNC سری 16i / 18i / 21i / 0i

شماره قطعه: A20B-3300-0240

سازنده: FANUC Corporation (ژاپن)

نوع محصول: ماژول کنترل سروو FSSB — PCB پلاگین سری i-B 8 محوره

ظرفیت محور: تا 8 محور

رابط: FSSB (گذرگاه سروو سریال فیبر نوری)

هشت محور، یک برد پلاگین

A20B-3300-0240 ماژول کنترل سروو FSSB 8 محوره برای CNC سری i-B FANUC است — PCB پلاگین که کنترل محور سروو را برای حداکثر هشت محور کنترل شده از یک برد واحد نصب شده بر روی CPU اصلی سری i-B مدیریت می کند. این دستگاه از FSSB (گذرگاه سروو سریال فیبر نوری) برای ارتباط بلادرنگ با تقویت کننده های سروو استفاده می کند و دستورات سرعت و موقعیت را به درایوها منتقل می کند و بازخورد انکودر را در هر چرخه کنترل دریافت می کند.

سری A20B-3300 شامل ماژول های سروو پلاگین برای کنترل کننده های CNC سری i-B (16i-B، 18i-B، 21i-B) می باشد. هر برد ارتباط محور سروو را از طریق یک یا چند کانال فیبر نوری FSSB مدیریت می کند و تعداد محورها و کانال های FSSB بسته به نوع ماژول متفاوت است. A20B-3300-0240 تا 8 محور را پشتیبانی می کند — بالاترین تعداد محور در محدوده برد واحد استاندارد برای این نسل CNC.

در خانواده A20B-3300، شماره قطعات مجاور به پیکربندی های مختلف تعداد محور می پردازند:

ماژول صحیح برای یک CNC خاص به تعداد محور پیکربندی شده و اینکه آیا کنترل سروو HRV (بردار پاسخ بالا) مورد نیاز است بستگی دارد. قبل از سفارش جایگزین، شماره قطعه برد نصب شده را از برچسب خود تأیید کنید.

FSSB و معماری i-B

FSSB سیم کشی موازی PWM نسل های درایو قبلی FANUC را با یک زنجیره کابل فیبر نوری واحد که CNC را به تقویت کننده های سروو خود متصل می کند، جایگزین کرد. هر کانال FSSB از A20B-3300-0240 به یک زنجیره از تقویت کننده های سروو متصل می شود و هر تقویت کننده با موقعیت خود در زنجیره شناسایی می شود. اتصال فیبر نوری، ایمنی در برابر نویز را در محیط تداخل الکترومغناطیسی بالا در داخل کابینت ماشین CNC فراهم می کند.

این ماژول در کنار ماژول پردازنده CPU، ماژول های حافظه DIMM (FROM و SRAM) و ماژول نمایش گرافیکی، به برد CPU اصلی سری i-B متصل می شود. این بردهای پلاگین با هم کنترل کننده کامل CNC را تشکیل می دهند. A20B-3300-0240 هیچ پارامتر CNC را در خود نگه نمی دارد — تمام پیکربندی محور و پارامترهای سروو در ماژول SRAM و حافظه پشتیبان باتری CNC قرار دارند.

مشخصات کلیدی

سوالات متداول

س1: پس از جابجایی این ماژول، هشدارهای FSSB به طور همزمان در چندین محور ظاهر می شوند. چه چیزی باید بررسی شود؟

هشدارهای FSSB چند محوره پس از جابجایی ماژول، ابتدا به محل اتصال ماژول بر روی برد CPU اصلی اشاره دارند — یک تماس جزئی روی هر پین کانکتور لبه ماژول دقیقاً این علامت را ایجاد می کند. ماژول را به طور کامل جدا کنید، کانکتور را برای پین های خم شده یا آلوده بررسی کنید، محکم دوباره وصل کنید و دوباره تست کنید. اگر هشدارها ادامه داشتند، اتصالات کابل فیبر نوری FSSB را در پورت های نوری ماژول برای آلودگی یا آسیب بررسی کنید.

س2: آیا A20B-3300-0240 (8 محوره) می تواند در CNC ای که فقط از 6 محور استفاده می کند کار کند؟

بله. این ماژول تا 8 محور را پشتیبانی می کند اما نیازی به اختصاص همه 8 محور ندارد. در یک CNC پیکربندی شده برای 6 محور، دو موقعیت محور FSSB استفاده نشده به سادگی در جدول پارامتر محور CNC بدون اختصاص باقی می مانند. ماژول با تعداد محور کمتر از حداکثر پیکربندی شده خود به طور عادی کار می کند.

س3: آیا تعویض این ماژول نیاز به ورود مجدد پارامتر دارد؟

A20B-3300-0240 هیچ پارامتر CNC را در خود نگه نمی دارد. تمام پارامترهای محور سروو در حافظه SRAM و FROM CNC قرار دارند. پس از نصب ماژول جایگزین، CNC پارامترهای خود را به طور عادی در هنگام روشن شدن می خواند. در صورت سالم بودن محتوای اصلی SRAM، برای تعویض ماژول مشابه، نیازی به ورود مجدد پارامتر نیست.

س4: تفاوت بین A20B-3300-0240 استاندارد و نوع HRV A20B-3300-0248 چیست؟

A20B-3300-0248 نوع HRV (بردار پاسخ بالا) است که نرخ به روز رسانی حلقه سروو بالاتری را برای کنترل محور پاسخگوتر پشتیبانی می کند — به خصوص برای کاربردهای ماشینکاری با سرعت بالا مرتبط است. 0240 نوع استاندارد است. هر دو به برد CPU اصلی سری i-B متصل می شوند. نوع صحیح توسط پیکربندی نرم افزار سروو CNC تعیین می شود — کنترل HRV نیاز به ماژول HRV و پارامترهای نرم افزار سروو مطابق دارد.

س5: A20B-3300-0240 از کجا تهیه می شود؟

بازار پس از فروش CNC FANUC دارای سهام مبادله و مازاد برای ماژول های سروو سری A20B-3300 است. هم 0240 و هم انواع مرتبط به دلیل پایگاه نصب بزرگ ماشین های 16i/18i/21i که هنوز در حال تولید هستند، به طور فعال معامله می شوند. پسوند دقیق (0240) را از برچسب ماژول نصب شده تأیید کنید — بدون تأیید تعداد محور و سازگاری HRV، عدد مجاور را قبول نکنید. قبل از پذیرش هر واحد مبادله، درخواست تست عملکردی بر روی یک دستگاه تست CNC سازگار را بدهید.
