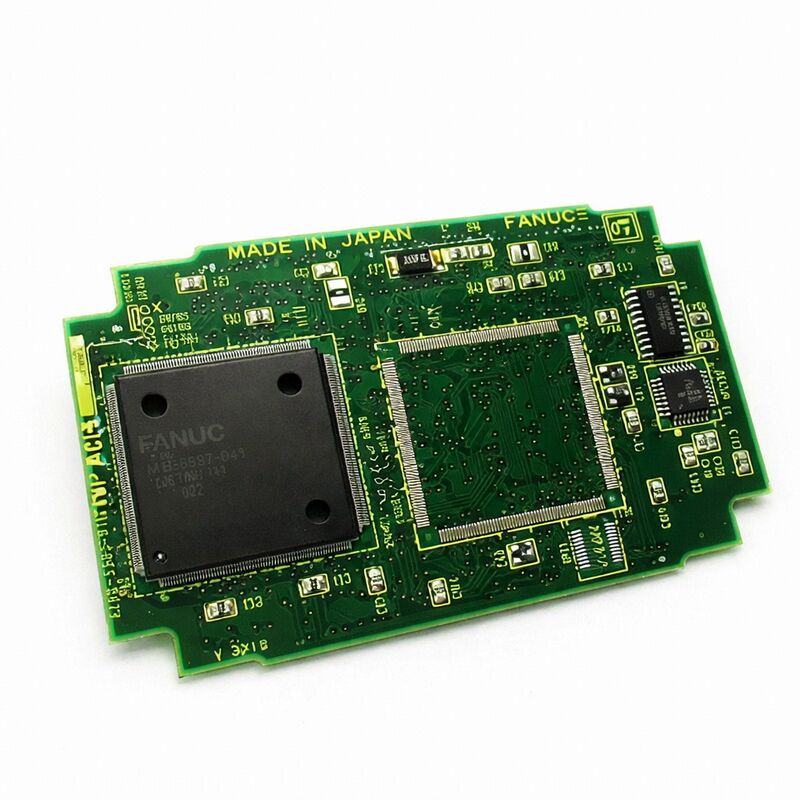

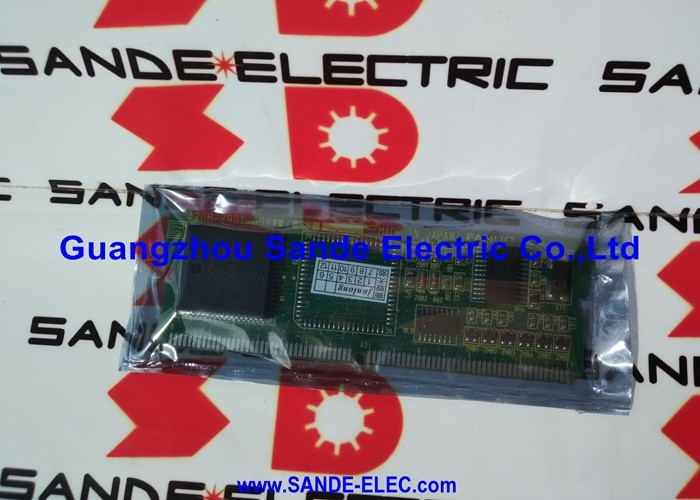

1 پی سی فانوک جدید A20B-3300-0161 PCB Board A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT ماژول کنترل صفحه نمایش لینک A20B-3300 سری، صفحه نمایش صفحه نمایش CNC، A350-3300-T166 ، ژاپن منشأ

مرور کلی

درFANUC A20B-3300-0161ماژول کنترل صفحه نمایش CRT Link است که در تقاطع بین دنیای پردازش CNC و دنیای بصری اپراتور قرار دارد.

هر مقدار پارامتر، خط برنامه، جابجایی ابزار، پیام هشدار، نمایش مختصات،و صفحه نمایش گرافیکی که در پانل عامل FANUC CNC ظاهر می شود قبل از رسیدن به صفحه نمایش از طریق این ماژول عبور می کندبدون عملکرد صحیح، اپراتور عملاً از وضعیت CNC نابینا است، شرایطی که بسته به نوع ماشین و عملکرد،می تواند از یک ناراحتی به یک خرابی توقف تولید.

نام "CRT Link" در توضیحات رسمی، معماری صفحه را منعکس می کند.A20B-3300-0161 داده های نمایش را از CPU اصلی از طریق یک اتصال اتوبوس داخلی (مواصفات پیوند CRT) دریافت می کند و تمام زمان بندی را مدیریت می کند، تولید سیگنال ویدئویی، و نمایش به روز رسانی در مدارهای خود را.

این جدایی از نظر عملکردی ارزشمند است: به روزرسانی صفحه نمایش باید به طور مداوم و در فواصل دقیق برای حفظ یک سطح پایدار اتفاق بیفتد.تصویر بدون فلکر اما این الزامات زمان بندی با الزامات چرخه کنترل CNC خود در تضاد است.

یک ماژول نمایش اختصاصی این درگیری را با دادن منابع پردازش خود به عملکرد نمایش حل می کند.

خانواده A20B-3300 طیف وسیعی از ماژول های صفحه نمایش FANUC را در نسل های متعدد CNC و انواع صفحه نمایش پوشش می دهد. در این خانواده، انواع مختلف پیکربندی های مختلف صفحه نمایش را مدیریت می کنند:تک رنگ در مقابل رنگ، اندازه های مختلف صفحه نمایش (7.2 اینچ، 9.5 اینچ، 10.4 اینچ) ، قابلیت های گرافیکی در مقابل شخصیت ها و مجهز به اترنت در مقابل غیر اترنت.

A20B-3300-0161 یک نوع خاص در این محدوده است که با مرجع متقابل A350-3300-T166 که همچنین در مستندات قطعات FANUC وجود دارد، شناسایی می شود.

مشخصات کلیدی

آنچه که A20B-3300-0161 واقعا انجام می دهد

مسیر از داده های CNC به آنچه در صفحه نمایش نشان داده می شود شامل چندین مرحله پردازش است که A20B-3300-0161 اداره می شود:

تولید شخصیت:هنگامی که CNC نیاز به نمایش یک شماره پارامتر، یک مقدار مختصات، یک پیام هشدار، یا یک خط برنامه دارد، کدهای کاراکتر (ASCII یا مشابه) را به ماژول نمایش می فرستد.ماژول حاوی یک ژنراتور شخصیت ROM است که نقشه این کد به الگوهای پیکسل.

هر کاراکتر و نمادی که در یک صفحه نمایش CNC با کاراکتر ظاهر می شود توسط این مدار تولید کاراکتر در ماژول نمایش نمایش داده می شود.

رندر گرافیکی (برای ماژول های نمایشگر قابل استفاده از گرافیک):برای نسخه های پیشرفته تر نمایش که از توابع گرافیکی پشتیبانی می کنندنمایش های گرافیکی سه بعدی ️ ماژول نمایش شامل یک پردازنده گرافیکی اختصاصی است که گرافیک بیت مپ را از داده های مختصاتی که توسط پردازنده اصلی CNC ارسال می شود ، ارائه می دهد.

این پردازش گرافیک اگر به ماژول نمایش داده نشود، پهنای باند CPU اصلی را مصرف می کند.

زمان نمایش و همگام سازی:نمایشگرهای CRT (و جانشینان LCD آنها) برای حفظ یک تصویر پایدار نیاز به سیگنال های هماهنگی افقی و عمودی دقیق دارند.

ماژول نمایش این سیگنال های زمان بندی را تولید می کند و اطمینان می دهد که خروجی داده های ویدئویی با آنها هماهنگ می شود، تولید یک ثابت،تصویر به درستی فریم شده صرف نظر از آنچه که CPU اصلی CNC انجام می دهد.

خروجی سیگنال ویدئویی:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

خرابی ماژول نمایش چه شکلی است و چه معنایی دارد

شکست A20B-3300-0161 به روش هایی که بلافاصله واضح است اما گاهی اوقات در پیامدهای خود گمراه کننده است:

صفحه خالی:نور پس زمینه صفحه نمایش (اگر LCD) یا لوله ولتاژ بالا (اگر CRT) فعال است - شما می توانید این را با نور ضعیف یا گرما تشخیص دهید - اما هیچ چیز در صفحه نمایش ظاهر نمی شود.

این نشان می دهد که سخت افزار صفحه نمایش کار می کند اما هیچ سیگنال ویدئویی معتبر دریافت نمی کند.

صفحه نمایش مخرب یا یخ زده:کاراکترها در موقعیت های تصادفی ظاهر می شوند، بلوک های صفحه نمایش الگوهای بی معنی را نشان می دهند، یا صفحه نمایش در یک تصویر منجمد می شود در حالی که CNC به طور معمول به ورودی ها پاسخ می دهد (شما می توانید پیچ را بشنوید،محورها در حال حرکت هستند، و غیره).

این نشان می دهد که ماژول نمایش بخشی از عملکرد است اما مدارهای داخلی آن دارای یک مشکل است که منجر به خروجی نادرست می شود.

نقصي در نمايش:برخی از مناطق صفحه نمایش درست هستند (به عنوان مثال برچسب های کلید نرم در پایین) در حالی که مناطق دیگر داده های رمزنگاری شده را نشان می دهند،یا یک نوع خاص از نمایش (گرافیکی) خراب شده است در حالی که نمایش کاراکتر درست است.

این یک شاخص تشخیصی مفید است: خراب شدن صفحه نمایش گرافیکی با نمایش کاراکتر درست نشان می دهد که یک مشکل در مدارهای پردازش گرافیکی ماژول وجود دارد.نه تولید کاراکتر یا خروجی ویدیوی پایه.

در بعضی از صفحه نمایش ها به طور نرمال نمایش داده می شود، در برخی دیگر خالی:اگر صفحه نمایش وضعیت پایه CNC به درستی نمایش داده شود اما تغییر به صفحه نمایش مسیر ابزار گرافیکی باعث می شود که صفحه نمایش خالی شود، بخش گرافیکی ماژول نمایش مشکوک است.

وقتی A20B-3300-0161 جایگزین شود چه چیزی تغییر نمی کند

یک نقطه حیاتی برای برنامه ریزی تعمیرات: ماژول کنترل صفحه نمایش هیچ داده CNC را ذخیره نمی کند.بدون جابجایی ابزار هیچکدام از این در ماژول نمایش زندگی می کنند. این یک پردازنده نمایش بدون حالت است. جایگزینی آن نیازی به پشتیبان گیری داده ها و بازگرداندن پارامتر ندارد.

تنها اقدام پس از تعویض بررسی این است که صفحه نمایش به درستی در انواع مختلف صفحه نمایش CNC نمایش داده می شود.

این کار با جایگزینی یک برد اصلی CPU یا یک ماژول SRAM که در آن روش های کامل پشتیبان گیری و بازگرداندن داده ها اجباری است متفاوت است.

تعویض ماژول صفحه نمایش یکی از تمیز ترین عملیات تعمیرات در FANUC CNC نگهداری است.

سوالات عمومی

سوال1: محورهای CNC و اسپندل به طور طبیعی کار می کنند اما صفحه خالی است. آیا این تایید می کند که A20B-3300-0161 شکست خورده است؟

یک صفحه نمایش خالی با محورهای CNC و اسپندل عملکردی به شدت نشان دهنده خرابی ماژول نمایش است اما این را با بررسی منبع برق و کابل خود واحد نمایش تایید کنید.

واحد نمایش (LCD / CRT) دارای اتصال قدرت خود است؛ اگر قدرت واحد نمایش شکست خورده باشد، صفحه نمایش بدون توجه به وضعیت ماژول نمایش تاریک خواهد بود.

اگر واحد نمایش تایید شده باشد که روشن است (ضوء پشت سر روشن است، اینورتر برای LCD فعال است) اما هیچ تصویری نشان نمی دهد، ماژول نمایشگر مظنون بعدی است.

یک تأیید سریع این است که مشاهده کنید که آیا شاخص های LED CNC در صفحه اصلی حالت عملکرد عادی را نشان می دهند.

س2: آیا A20B-3300-0161 می تواند با نوع مجاور A20B-3300-0162 جایگزین شود؟

-0161 و -0162 تخته های مختلفی در خانواده ماژول نمایش A20B-3300 هستند آنها پیکربندی های مختلف نمایشگر یا نسل CNC را اداره می کنند.

آنها نمی توانند به طور آزادانه با یکدیگر تعویض شوند. ماژول مورد نیاز خاص توسط صفحه اصلی CPU که روی آن نصب می شود و واحد نمایش متصل به سیستم تعیین می شود.

به راهنمای اتصال سخت افزار CNC مراجعه کنید یا شماره قطعه را دقیقاً از برچسب صفحه نصب شده مطابقت دهید.استفاده از یک نوع نادرست منجر به یک صفحه نمایش غیر کاربردی حتی اگر خود هیئت مدیره سالم است.

س3: آیا خطراتی برای داده های CNC در هنگام تعویض ماژول نمایش وجود دارد؟

شماره A20B-3300-0161 هیچ داده ای مخصوص به دستگاه را ذخیره نمی کند. پارامترها، برنامه ها، نردبان PMC و آفست ها همه در ماژول های SRAM و FROM در صفحه اصلی CPU قرار دارند،که با تعویض ماژول نمایش مزاحم نمی شوند.

قبل از برداشتن یا نصب ماژول نمایش، CNC را به طور کامل خاموش کنید. این یک ESD و احتیاط ایمنی است. اما هیچ پشتیبان گیری داده ای به طور خاص برای این روش مورد نیاز نیست.

سوال 4: صفحه نمایش برخی از محتواها را درست نشان می دهد (کليد نرم، عنوان صفحه) اما بخش های دیگر مخلوط شده اند. این نشان می دهد چه چیزی است؟

فساد جزئی صفحه نمایش با برخی از محتوای درست به طور معمول نشان دهنده نقص در یک زیربخش خاص مدار ماژول نمایشگر است نه یک شکست کامل.

اگر برچسب های کلید نرم در پایین صفحه درست باشند اما منطقه اصلی داده ها رمزگذاری شده باشد، ژنراتور کاراکتر برای عناصر اساسی UI کار می کند اما مدار نمایش داده ها ناقص است.

اگر صفحه نمایش کاراکتر (پارامتر، آفست، برنامه) درست است اما صفحه نمایش گرافیکی (راه ابزار، شکل موج) خراب شده است، زیر بخش ارائه گرافیک شکست خورده است.

این علائم ماژول نمایش را به عنوان منبع خطا تایید می کنند و به مراکز تعمیر کمک می کنند تا تشخیص دهند که کدام مدار خاص را باید حل کنند.

سوال 5: چگونه باید A20B-3300-0161 در طول ذخیره سازی و حمل و نقل برای جلوگیری از آسیب مورد استفاده قرار گیرد؟

صفحه باید در هر زمان که نصب نشده باشد در یک کیسه ضد ایستاتیک نگهداری شود هم برای ذخیره سازی و هم در طول حمل و نقل.

باید از دماهای افراطی اجتناب شود: ذخیره سازی در زیر -20 °C یا بالاتر از +60 °C خطر آسیب به نیمه هادی و فشار مشترک جوش از چرخه حرارتی را دارد.

صفحه نباید روی سطوح سخت قرار گیرد ( آسیب به قطعات) ، با سایر صفحه ها بدون فوم ضد ایستاتیک بین آنها ( آسیب تماس و ESD) ،یا در جعبه های کارتونی معمولی بدون بسته بندی ضد ایستاتیک (تراکم بار ایستاتیک در طول حمل و نقل) حمل می شود.

یک کیسه محافظ ضد ایستاتیک ساخته شده در یک جعبه کارتونی سخت با پوشش فوم در همه طرف حداقل بسته حمل و نقل قابل قبول است.
