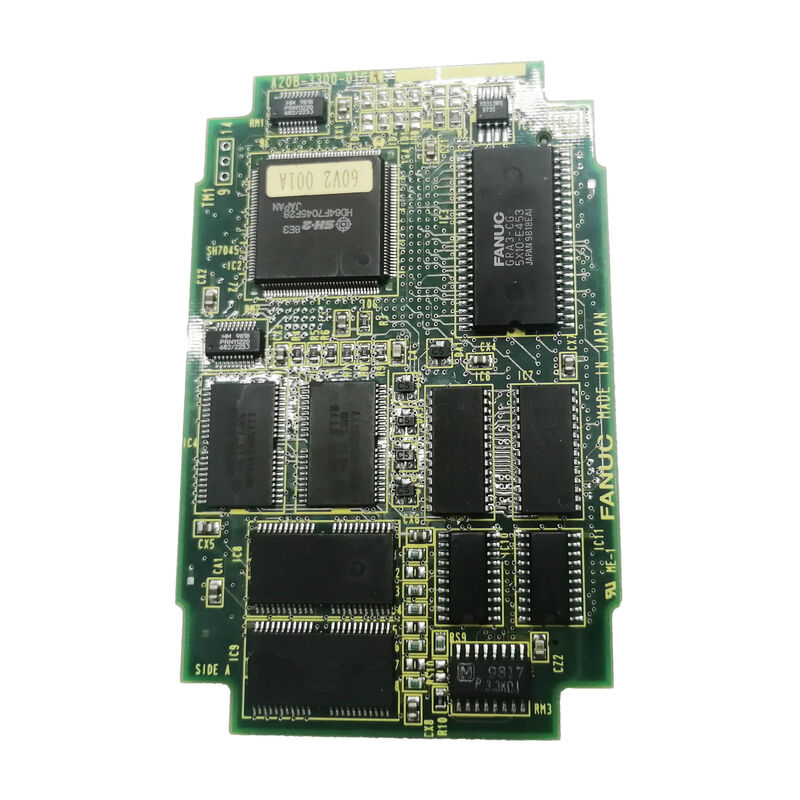

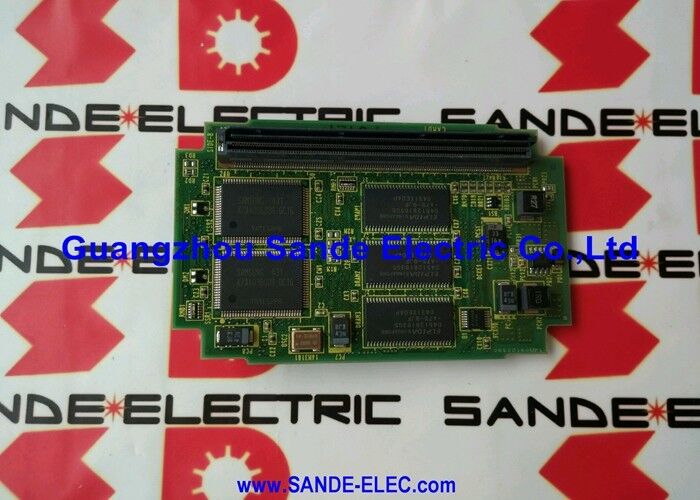

کارت کنترل صفحه نمایش Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | ماژول گرافیکی مونوکروم 7.2 اینچی — سری 16i / 18i / 21i / 20i، مبدا ژاپن

شماره قطعه: A20B-3300-0154

سازنده:شرکت FANUC (ژاپن)

نوع محصول:برد کنترل نمایشگر گرافیکی مونوکروم (کارت GPU)

سری برد: A20B-3300

نوع نمایشگر: LCD مونوکروم STN 7.2 اینچی

سیستم های سازگار:FANUC سری 16i، 18i، 20i، 21i

مرور کلی

A20B-3300-0154 ماژول پردازش گرافیکی برای پنل اپراتور LCD مونوکروم 7.2 اینچی FANUC است که بر روی کنترلرهای CNC سری 16i، 18i، 20i و 21i نصب شده است. این کارت اختصاصی GPU است — یک برد پلاگین که در پشت برد اصلی سری i نصب می شود — مسئول تمام پردازش گرافیکی و خروجی نمایشگر که به پنل مونو STN 7.2 اینچی که برای اپراتور در دستگاه قابل مشاهده است، ارائه می شود.

هر عنصر بصری در رابط اپراتور CNC از این برد عبور می کند.

لیست برنامه ماشینکاری، نمایش موقعیت محور، متن هشدار، صفحات پارامتر و نمایش گرافیکی مسیر ابزار همگی توسط این ماژول رندر می شوند.

برد CPU اصلی مسئول اجرای برنامه، درون یابی حرکت و پردازش PMC است.

این برد گرافیکی وظیفه جداگانه تبدیل آن داده ها به خروجی ماتریس نقطه ای که به پنل LCD ارسال می شود را بر عهده دارد.

جداسازی پردازش گرافیکی به یک برد اختصاصی بخشی عمدی از معماری سری i FANUC است. CPU برد اصلی با محاسبات رندر نمایشگر بارگذاری نمی شود — اینها بر روی سخت افزار پردازش اختصاصی A20B-3300-0154 اجرا می شوند.

این امر به پردازنده اصلی CNC اجازه می دهد تا عملکرد درون یابی ثابت را صرف نظر از آنچه در صفحه نمایش اتفاق می افتد، حفظ کند.

برد در سطح پشتی برد CPU اصلی، در داخل بک پلین با قاب زرد واحد سری i نصب می شود.

این برد در یک سوکت اختصاصی قرار می گیرد و با چهار گیره فاصله دهنده محکم می شود.

موقعیت فیزیکی آن از آن در برابر محیط ماشین محافظت می کند و در عین حال برای تعویض در صورت نیاز در دسترس است.

مشخصات کلیدی

نمایشگر مونوکروم 7.2 اینچی برای عملکرد ماشین به چه معناست

FANUC بسیاری از واحدهای CNC فشرده سری i خود را با پنل های LCD مونوکروم STN 7.2 اینچی مجهز کرده است.

نمایشگر مونوکروم از یک ماتریس تک رنگ استفاده می کند — معمولاً کاراکترها و گرافیک های سفید روی پس زمینه تیره — به جای پنل رنگی با نور پس زمینه که در پیکربندی های بزرگتر سری i استفاده می شود.

این امر واحد پنل را فشرده نگه می دارد و برای محیط هایی که ردپای کوچک بیش از نمایشگر رنگی اهمیت دارد، مناسب است.

اپراتور می تواند محتوای برنامه را بخواند، برنامه های قطعه را ویرایش کند، موقعیت محورها را نظارت کند، پارامترها را مرور و تنظیم کند و پیام های هشدار را بررسی کند. برای نمایش مسیر ابزار، صفحه مونو 7.2 اینچی گرافیک های سیمی مسیر برنامه ریزی شده را نشان می دهد — برای تأیید مسیرهای برنامه قبل از برش کافی است.

ماژول گرافیکی این رندر را مدیریت می کند: داده های مسیر ابزار را از CPU اصلی دریافت می کند و آن را به سیگنال ماتریس نقطه ای مونوکروم که پنل نمایش می دهد تبدیل می کند.

هنگامی که A20B-3300-0154 خراب می شود، نمایشگر علائم خاصی را نشان می دهد.

یک صفحه تاریک با عملکرد عادی CNC رایج ترین است. نور پس زمینه پنل ممکن است روشن بماند — یک درخشش ضعیف نشان می دهد — اما هیچ کاراکتر یا گرافیکی ظاهر نمی شود، زیرا ماژول گرافیکی خروجی تولید نمی کند.

گاهی اوقات یک نقص نمایشگر جزئی ظاهر می شود: برخی از محتوا رندر می شود در حالی که مناطق دیگر صفحه خالی می مانند. این الگوهای نقص به تمایز نقص ماژول گرافیکی از نقص واحد پنل کمک می کند.

نصب و برداشتن ماژول گرافیکی

بردهای اصلی سری i FANUC از روش نصب استاندارد برای ماژول های پلاگین استفاده می کنند. A20B-3300-0154 با چهار گیره فاصله دهنده که در گوشه های برد قرار گرفته اند، به برد اصلی متصل می شود. برای برداشتن برد، چنگال هر گیره فاصله دهنده به سمت بیرون کشیده می شود تا قفل آزاد شود و برد از سوکت بلند می شود.

قرار دادن مجدد نیاز به تراز کردن کانکتور برد با سوکت برد اصلی و فشار دادن به پایین تا زمانی که هر چهار گیره قفل شوند، دارد.

تراز کردن کانکتور حیاتی است. سوکت کلیددار است تا از قرار دادن معکوس جلوگیری شود، اما برد باید به طور کامل در سوکت فشار داده شود — اتصال جزئی تماس نامطمئن ایجاد می کند که می تواند باعث نقص نمایشگر متناوب شود، حتی زمانی که خود برد سالم است.

پس از نصب، قبل از بستن واحد اصلی و برقراری مجدد برق، تأیید کنید که هر چهار فاصله دهنده قفل شده اند.

A20B-3300-0154 مخصوص پیکربندی پنل مونو 7.2 اینچی است. FANUC انواع مختلفی از ماژول های گرافیکی را برای انواع نمایشگرهای مختلف تولید کرده است — مونو 9.5 اینچی، رنگی 9.5 اینچی، رنگی 10.4 اینچی. این ماژول ها قابل تعویض نیستند.

ماژول صحیح باید با واحد پنل مورد استفاده در دستگاه مطابقت داشته باشد.

سوالات متداول

س1: صفحه نمایش کاملاً تاریک است به جز درخشش نور پس زمینه. هشدارهای CNC عادی هستند و دستگاه کار می کند. آیا این A20B-3300-0154 است؟

یک صفحه تاریک با نور پس زمینه فعال و عملکرد عادی CNC الگوی نقص مشخصه ماژول گرافیکی است.

خود پنل در حال دریافت برق است (بنابراین نور پس زمینه)، اما داده های گرافیکی از PCB نمایشگر وجود ندارد.

ابتدا کانکتور بین ماژول گرافیکی و برد اصلی را بررسی کنید — یک کانکتور که جزئی قرار گرفته است دقیقاً این علامت را ایجاد می کند.

اگر کانکتور تأیید شد که در جای خود قرار گرفته است، ماژول گرافیکی را تعویض کنید.

س2: آیا می توان از A20B-3300-0154 با پنل نمایشگر مونو 9.5 اینچی استفاده کرد؟

خیر. A20B-3300-0154 با پیکربندی پنل LCD مونو STN 7.2 اینچی مطابقت دارد. پیکربندی مونو 9.5 اینچی FANUC از نوع متفاوتی از ماژول گرافیکی استفاده می کند.

قالب سیگنال، زمان بندی و پین اوت کانکتور با نوع نمایشگر خاص مطابقت دارد.

نصب ماژول گرافیکی اشتباه برای یک نوع پنل معین، خروجی نمایشگر ندارد یا خروجی نمایشگر نادرست است.

س3: گرافیک مسیر ابزار در صفحه بررسی برنامه تحریف شده به نظر می رسد — خطوط مستقیم به نقاط شکسته و نمایش قوس تکه تکه شده است. علت این امر چیست؟

نقص های رندر نمایشگر در محتوای گرافیکی — خطوط شکسته، قوس های تکه تکه شده، کاراکترهای خراب — نشان می دهد که مدارهای پردازش ماژول گرافیکی در حال خرابی هستند.

ماژول در حال تولید خروجی است، اما خروجی نادرست است.

این با از دست دادن کامل نمایشگر متفاوت است. این نقص های رندر معمولاً با گذشت زمان بدتر می شوند زیرا ASIC پردازنده گرافیکی یا مدارهای حافظه آن تخریب می شوند.

تعویض برد پاسخ مناسب است.

س4: پس از تعویض A20B-3300-0154، صفحه نمایش سفید و بدون محتوا است. CNC به طور عادی کار می کند. چه چیزی باید بررسی شود؟

یک صفحه سفید پس از تعویض ماژول معمولاً نشان دهنده کانکتوری است که کاملاً درگیر نشده است، یا ماژولی که به درستی با پنل مطابقت ندارد.

تأیید کنید که شماره قطعه برد جایگزین دقیقاً با برد برداشته شده مطابقت دارد.

بررسی کنید که کانکتور کاملاً در جای خود قرار گرفته است. اگر شماره قطعه مطابقت دارد و کانکتور صحیح است، CNC را خاموش و روشن کنید تا سیستم نمایشگر مجدداً راه اندازی شود.

س5: A20B-3300-0154 تعویض شد اما نمایشگر گاهی اوقات برای چند ثانیه تاریک می شود و سپس بازیابی می شود. واحد پنل نیز اخیراً تعویض شده است. چه چیزی می تواند باعث این تاریکی متناوب شود؟

تاریکی متناوب پس از تعویض برد و پنل به کابل سیگنال نمایشگر بین واحد اصلی و پنل اشاره دارد.

اگر این کابل در طول هر یک از تعویض ها جابجا شده و کاملاً دوباره در جای خود قرار نگرفته باشد، تماس متناوب باعث ایجاد علامت توصیف شده می شود.

کانکتورهای کابل نمایشگر را در هر دو انتها بررسی کنید.

آنها را کاملاً محکم کنید. اگر تاریکی متناوب با اتصالات کابل تأیید شده ادامه داشت، ممکن است کابل آسیب دیده باشد و نیاز به تعویض داشته باشد.
