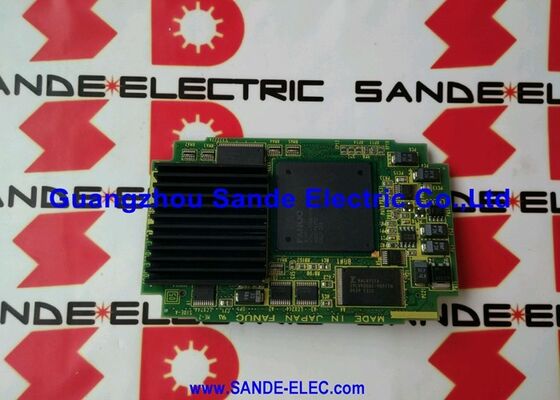

1 کامپیوتر کارت کنترل استفاده شده A20B-3300-0150 در وضعیت خوب A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150 ∙ 10.4 اینچ رنگ گرافیک ماژول ∙ سری 16i / 18i، 640×480, ژاپن منشاء

شماره بخش:A20B-3300-0150

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول گرافیک رنگی LCD 10.4 اینچی

مجموعه تخته:A20B-3300

سیستم های سازگار:FANUC سری 16i، 18i و سازگار

وضعیت:تولید توسط سازنده متوقف شد

مرور کلی

A20B-3300-0150 یک ماژول گرافیک رنگی 10.4 اینچی برای سیستم های CNC سری 16i و 18i FANUC است. این PCB پلاگین مسئول رانندگی 10 است.صفحه نمایش LCD رنگی 4 اینچی نصب شده در پانل اپراتور.

این برد به طور مستقیم به صفحه اصلی CPU کنترل کننده 16i یا 18i متصل می شود و سیگنال ویدئویی را که صفحه LCD نمایش می دهد تولید می کند.

صفحه نمایش 10.4 اینچی اندازه صفحه نمایش استاندارد برای CNC سری i FANUC در زمان تولید این کنترل ها بود.

این به اپراتورها یک نمای روشن و کامل از موقعیت محور، برنامه های فعال، صفحه نمایش پارامتر، پیام های هشدار، گرافیک مسیر ابزار و تمام توابع رابط دیگر را می دهد.هر چیزی که اپراتور روی صفحه نمایش می بیند قبل از اینکه روی صفحه نمایش ظاهر شود از طریق A20B-3300-0150 عبور می کند.

این تابلو توسط فانوک متوقف شده است.

این دستگاه همچنان یک مورد نگهداری فعال است زیرا ماشین هایی که در آن خدمات انجام شده است - مراکز ماشینکاری سری 16i و 18i ، مراکز چرخاندن و ماشین های ترکیبی - همچنان در تولید در سراسر جهان کار می کنند.

وقتی این صفحه خراب شود، صفحه نمایش خالی می شود. CNC به طور طبیعی در داخل کار می کند، اما اپراتور تمام بازخورد بصری را از دست می دهد.

مشخصات کلیدی

صفحه نمایش رنگی 640×480

640×480 رزولوشن VGA است که 307200 پیکسل در نسبت 4:3 ترتیب داده شده است. در یک صفحه نمایش 10.4 اینچی، این تقریبا 77 پیکسل در هر اینچ را می دهد. این برای ارائه متن واضح کافی است،صفحه نمایش پارامتر قابل خواندن، پیام های هشدار روشن، و نمایشگرهای گرافیکی ابزار مفید.

رنگ کاملاً کنترل شده.

A20B-3300-0150 یک صفحه LCD رنگی را هدایت می کند، نه یک صفحه تک رنگ. نمایشگرهای سری i FANUC از رنگ برای تشخیص عناصر صفحه استفاده می کنندروشن کردن آژیر.

این کدنویسی بصری رابط را قابل خواندن تر می کند و به اپراتورها کمک می کند تا حالت های غیرطبیعی را به سرعت شناسایی کنند.

یک جایگزین تک رنگ، محتوا را نشان می دهد اما بدون کد رنگ که رابط را بیشتر قابل خواندن می کند.

این صفحه سیگنال ویدئویی را در فرمت درست برای صفحه LCD رنگی 10.4 اینچی تولید می کند.

پانل و صفحه مطابقت دارند یک صفحه جایگزین باید شماره قطعه صحیح برای نوع پانل نصب شده باشد.تابلوهایی برای اندازه های مختلف نمایش یا مشخصات مختلف صفحه قابل تعویض نیستند.

نصب پلاگین بر روی صفحه اصلی 16i/18i

A20B-3300-0150 بر روی صفحه اصلی پردازنده کنترل کننده سری 16i یا 18i نصب می شود. آن را در اسلات کارت گرافیک یک سوکت اختصاصی در صفحه اصلی طراحی شده برای این ماژول اشغال می کند.اتصال ارائه می دهد که در بورد با قدرت سیستم (5V DC) و داده های ویدئویی از پردازنده نمایش CNC.

این روش نصب، عملکرد گرافیک را بدون نیاز به کابل گذاری جداگانه بین کارت پردازنده گرافیک و صفحه نمایش، در مجموعه اصلی کنترل کننده ادغام می کند.خروجی ویدیو به طور مستقیم از A20B-3300-0150 به پانل LCD از طریق کانکتور ورودی ویدیو پانل می رود.

هنگام تعویض صفحه، تایید کنید که ماژول تعویض به طور کامل در سوکت خود قرار دارد.

یک ماژول گرافیکی که به طور جزئی نشسته است معمولاً نمایشگر خالی را به جای یک نمایشگر تحریف شده تولید می کند. نشستن جزئی مسیر سیگنال ویدیو را به طور کامل قطع می کند.

پس از تعویض، سیستم را روشن کنید و قبل از اینکه تعمیر کامل باشد، تایید کنید که صفحه نمایش نمایش FANUC را نشان می دهد.

سیستم نمایش سری 16i/18i

16i و 18i اسب کار FANUC برای نسل CNC اوایل دهه 2000 بودند.

آنها مراکز ماشینکاری و مراکز چرخش از هر توصیف را هدایت می کردند - VMC های کوچک، مراکز ماشینکاری افقی بزرگ، مراکز چرخش چند محور، ماشین های ترکیبی.

صفحه نمایش رنگی 10.4 اینچی پیکربندی استاندارد در این محدوده بود.

ماشین هایی که بر روی این کنترل کننده ها ساخته شده اند اکنون در دهه دوم یا سوم استفاده خود هستند.

قطعات مکانیکی √ اسپندل ها، مسیرهای هدایت، پیچ های توپ √ اغلب عمر باقیمانده دارند.A20B-3300-0150 یکی از تخته هایی است که این ماشین ها را فعال می کند.

از آنجا که کارتن متوقف شده است، عرضه موجود از ذخایر اضافی اصلی یا واحدهای بازسازی شده است.

تست قبل از فروش برای ماژول های نمایش مهم است یک ماژول با مدار های حاشیه ای ممکن است رفتار درست بوت را نشان دهد اما در شرایط نمایش خاص شکست بخورد.

منبع از تامین کنندگان که تحت بار آزمایش می کنند، اطمینان بهتری نسبت به مازاد آزمایش نشده فراهم می کند.

سوالات عمومی

سوال 1: صفحه نمایش LCD 10.4 اینچی در زمان روشن شدن خالی است. به نظر می رسد که CNC به طور معمول کار می کند. آیا علت A20B-3300-0150 است؟

نمایش خالی با عملکرد عادی CNC مربوط به یک خطای ماژول گرافیک است.بررسی اتصال برق پانل LCD و کابل سیگنال ویدئویی بین پانل و صفحه.

یک کابل ویدئویی جدا شده به صورت مستقل از وضعیت صفحه گرافیک نمایش خالی تولید می کند.

اگه قدرت و کابل درست باشه و صفحه نمایش خالي باشه، ماژول گرافيك مظنون اصلي هست.

سوال2: صفحه نمایش صفحه نمایش را نشان می دهد اما رنگ ها نادرست هستند ️ برخی از مناطق رنگ های نادرست یا رنگ های درخشان را نشان می دهند. آیا این تخته است؟

نقص نمایش رنگ رنگ های نادرست، رنگ لرزنده، از دست دادن رنگ جزئی معمولاً به دلیل نقص صفحه LCD یا یک کابل ویدئویی آسیب دیده نسبت به یک صفحه گرافیک خراب ایجاد می شود.ماژول گرافیک یک سیگنال درست تولید می کند؛ پنل آن را ارائه می دهد.

آسیب به لایه فیلتر رنگی پنل یا مدارهای راننده LCD باعث ایجاد ناهنجاری رنگ می شود.

قبل از تعویض صفحه گرافیک با یک پنل جایگزین شناخته شده خوب تست کنید.

سوال 3: آیا A20B-3300-0150 می تواند یک پنل LCD با اندازه های مختلف را هدایت کند؟ به عنوان مثال، یک واحد 7.2 اینچی یا 8.4 اینچی؟

نه، A20B-3300-0150 مخصوصاً براي تشكيلات LCD رنگين 10.4 اينچي است

زمان بندی سیگنال ویدئویی، وضوح و ویژگی های درایو با پانل 10.4 اینچی مطابقت دارد. اندازه های مختلف صفحه نمایش از ماژول های گرافیکی مختلف استفاده می کنند.

نصب -0150 در سيستم اي که براي اندازه نمايشي متفاوت تشكيل شده است، خروجي درست را به ارمغان نمي آورد.

سوال 4: پس از تعویض صفحه گرافیک، صفحه نمایش در هنگام بوت کردن متن اشتباه را نشان می دهد و سپس خالی می شود. چه اتفاقی افتاد؟

متن مخرب در هنگام بوت که به یک صفحه خالی حل می شود نشان می دهد که تخته تا حدودی کاربردی است اما قبل از اینکه صفحه نمایش ثبات یابد، شکست می خورد.

این می تواند نشان دهنده یک تخته جایگزین که تا حدودی شکست خورده است یا ولتاژ قطعی تغذیه در ورودی 5V تخته باشد.

ولتاژ زیر 4.75 ولت یا ولتاژ با موج قابل توجهی می تواند مانع از عملکرد قابل اعتماد ماژول گرافیک شود.

سوال 5: آیا تغییر پارامتر یا به روزرسانی نرم افزار پس از نصب A20B-3300-0150 مورد نیاز است؟

معمولاً نیازی به پیکربندی مجدد نرم افزار نیست.ماژول گرافیک یک عملکرد سخت افزاری را فراهم می کند خروجی ویدئویی برای صفحه نمایش که نرم افزار CNC بدون نیاز به دانستن اینکه کدام نسخه خاص صفحه نصب شده است استفاده می کند.

پس از نصب سیستم را روشن کنید و عملکرد عادی نمایشگر را تایید کنید.

اگر پارامترهای CNC شامل تنظیمات نوع صفحه نمایش باشند، بررسی کنید که برای یک صفحه LCD رنگی 10.4 اینچی به درستی تنظیم شده اند.اما این یک تنظیم پارامتر موجود به جای یک جدید مورد نیاز توسط جایگزین هیئت مدیره خواهد بود.
