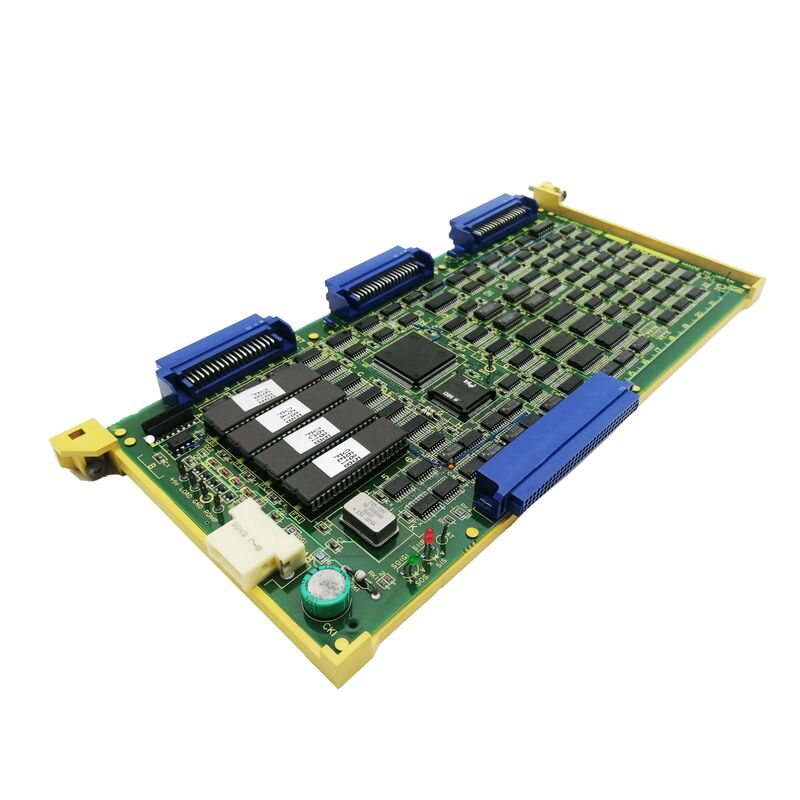

A16B-2200-0391∙ FANUC سری 0-C 2- محور سیریال پالس کد کارته محور ∙ PULCO / نوع A / آلفا سرو رابط / OT-C / D / F
PULCO
A16B-2200-0391 دارای نام "PULCO" است که نشان دهنده نوع رابط رمزگذاری کننده است.این آن را در پیشرفته ترین سطح کارت محور برای پلت فرم سری 0-C قرار می دهد.
جدول سخت افزار سری 0-C شرکت KFAS، تکامل کارت محور را تایید می کند:
| هیئت مدیره | محورها | رابط | نسل |
|---|
| A16B-2200-0221 | 2 | 16 بیت | قبلاً |
| A16B-2200-0361 | 2 | ۳۲ بیت | وسط |
| A16B-2200-0391 | 2 | کدگر پالس سریال | آخرین |
| A16B-2200-0220 | سه چهارم | 16 بیت | قبلاً |
| A16B-2200-0360 | سه چهارم | ۳۲ بیت | وسط |
| A16B-2200-0390 | سه چهارم | کدگر پالس سریال | آخرین |
A16B-2200-0391 نسل پالس کدگر سریالی برای پیکربندی های دو محوری است. کارتهای محوری با قابلیت ترین در خانواده 0-C برای ماشین های دو محوری.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| تعداد محورها | 2 (تعداد محور 1/2) |
| رابط رمزگذاری کننده | کدگر پالس سریال |
| رابط سرو | نوع A |
| درایوهای سازگار | تقویت کننده های سرو سری آلفا |
| CNC | سری 0-C، 0-D، 0-F |
| پیکربندی اسپندل | OT-C، OT-D، OT-F |
| تضمین | 12 ماه (CNC Electronics) |
کدگر پالس سریالی رابط کدگر پیشرفته
CNC Electronics تایید می کند: "این محور نوع A رابط های سرو برای تقویت کننده های سرو سری ALPHA است". سری Alpha موتورهای کدگر پالس سریال را به ماشین های CNC تولید معرفی کرد.
کدگر پالس سریال داده های موقعیت را به عنوان یک پیام دیجیتال سریالی منتقل می کند جایگزین سیم های سیگنال موازی از انواع کدگر قدیمی تر.این باعث می شود وضوح بالاتر و انتقال سیگنال تمیزتر در مقایسه با رابط های آنالوگ یا 16 بیتی موازی کارت های محوری قبلی.
"نوع A" پروتکل ارتباطات سرو که به درایو های سرو سری آلفا متصل می شود را مشخص می کند یک استاندارد رابط قبل از FSSB (قبل از فیبر نوری).
سناریوهای کاربرد
خطای دو محور چرخ CNC سری 0-C:محور های Z و X یک چرخ CNC سری 0-C FANUC ، آلارم های کدگر پالس سریال را ایجاد می کنند. A16B-2200-0391 شناسایی شده است. جایگزینی بازخورد موقعیت سریال 2 محور را بازیابی می کند.
ارتقاء مدرن سازی درایو 0-C:یک CNC سری 0-C با استفاده از یک کارت محوری قدیمی تر (A16B-2200-0221) به A16B-2200-0391 ارتقا می یابد هنگامی که درایو های servo Alpha نصب می شوند.
سوالات عمومی
سوال 1: تفاوت بین A16B-2200-0391 (PULCO) و A16B-2200-0361 (کارت 32 بیتی محور) چیست؟
هر دو به پیکربندی های دو محوری در سری 0-C CNC خدمت می کنند. A16B-2200-0361 از یک رابط 32 بیتی برای کدگوشان نسل قبلی استفاده می کند.A16B-2200-0391 از رابط Serial Pulse Coder مخصوص موتورهای servo سری Alpha استفاده می کنداین دو با نسل های مختلف درایو سرو مطابقت دارند و قابل تعویض نیستند.
سوال2: آیا A16B-2200-0391 فقط به ماشین های دو محوری خدمت می کند؟
A16B-2200-0391 برای 1 یا 2 محور پیکربندی شده است. CNC Electronics آن را به عنوان یک صفحه 1 تا 2 محور سریالی توصیف می کند. برای ماشین های محور 3/4 با استفاده از Coder Serial Pulse ، صفحه مربوطه A16B-2200-0390 است.
سوال سوم: تطابق اسپندل OT-C، OT-D، OT-F به چه معناست؟
اینها انواع ماژول های کنترل اسپندل هستند که برای سری 0-C در دسترس هستند.سي ان سي الکترونيک تاييد ميکنه که A16B-2200-0391 " براي اجرا با هر نوع اسپندل و سرو از جمله ديجيتال، سریال و به ندرت پیکربندی آنالوگ".
سوال 4: آیا تعویض A16B-2200-0391 نیاز به وارد کردن مجدد پارامتر سرو دارد؟
نه پارامترهای سرو در SRAM اصلی CNC قرار دارند. پس از نصب جایگزین، CNC پارامترها را به طور خودکار مجددا اعمال می کند.قبل از بازگشت به تولید، پاسخ درست سرو در هر دو محور را بررسی کنید..
