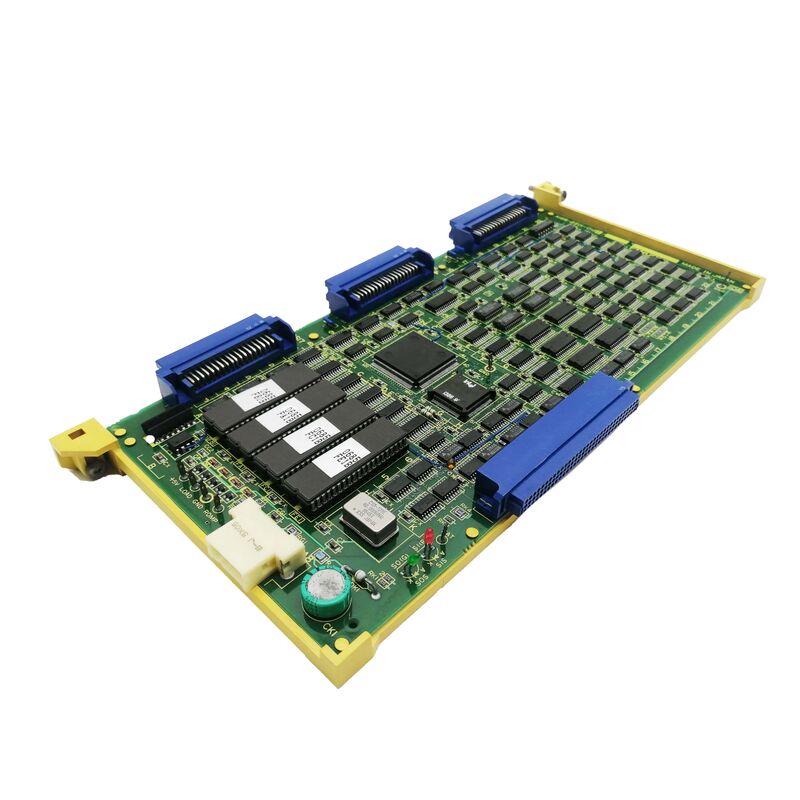

A16B-2200-0370 Fanuc PCB Board A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 | FANUC 32-bit 5th/6th Axis PCB — Series 0-C (Zero-C) Control / Two-Axis Expansion / A16B-2200 Series

Zero-C - CNC فشرده FANUC و محدودیت های محور آن

"کنترل صفر C" در توضیحات محصول به سری 0-C FANUC اشاره دارد - CNC جمع و جور FANUC که تحت نام سری "صفر" به بازار عرضه شده است. نام‌گذاری «صفر» نشان‌دهنده یک CNC جمع‌وجور و مقرون‌به‌صرفه است - در زمان خود قدرتمند اما با محدودیت‌های مشخص در تعداد محورها. پیکربندی استاندارد سری 0-C حداکثر از 4 محور سروو کنترل شده پشتیبانی می کند. برای اکثر ماشین‌های CNC دوره سری 0-C، 4 محور کافی بود:

• تراش CNC: Z و X = 2 محور (استاندارد)، تا 4 با محور C و محور Y
• مرکز ماشینکاری CNC: X، Y، Z = 3 محور (استاندارد)، تا 4 با میز چرخشی اما برخی از ماشین ها به مقدار بیشتری نیاز دارند. هنگامی که یک CNC سری 0-C به محور 5 و 6 نیاز داشت - برای تراش برجک دوگانه، یک مرکز ماشینکاری با دو محور چرخشی، یا یک ماشین با هدف خاص - A16B-2200-0370 مسیر سخت افزاری را برای این تعداد محور توسعه یافته فراهم کرد.

اطلاعات کلیدی محصول

برنامه هایی که به محورهای 5 و 6 در سری 0-C نیاز دارند

انواع ماشین هایی که به A16B-2200-0370 نیاز دارند:

ماشین تراش CNC دو برجکی:یک مرکز چرخش دو برجکی دارای دو مجموعه برجک مستقل است - هر کدام با حرکت Z و X خاص خود. برد اصلی برجک اولیه را کنترل می کند (Z1، X1 به عنوان محورهای 1 و 2). A16B-2200-0370 محورهای برجک دوم را اضافه می کند (Z2، X2 به عنوان محورهای 5 و 6).

مراکز ماشینکاری CNC با پیکربندی های 4+2 محور:یک مرکز ماشینکاری با 3 محور خطی اولیه (X، Y، Z) و 1 محور چرخشی اولیه ممکن است 2 محور سروو دیگر - یک محور چرخشی دوم و یک تابع سروو کمکی - اضافه کند که به انبساط محور 5 و 6 نیاز دارد.

ماشین های چند محوره ویژه:خطوط انتقال، سیستم‌های ماشینکاری چند ایستگاهی، یا ماشین‌های اتوماسیون هدفمند که توسط یک CNC سری 0-C کنترل می‌شوند، ممکن است به بیش از 4 محور سروو نیاز داشته باشند تا مکمل مکانیکی کامل خود را ترتیب دهند.

سناریوهای کاربردی

خطای برد انبساط محور تراش 0-C برجک دوقلو:تراش CNC دو برجکی سری 0-C FANUC آلارم های سروو را به طور خاص در محورهای برجک دوم (5 و 6) ایجاد می کند. محورهای اولیه به طور معمول عمل می کنند. A16B-2200-0370 به عنوان خطا شناسایی شده است. تعویض عملکرد محور 5 و 6 را بازیابی می کند.تعمیر و نگهداری برد محور مرکز ماشینکاری 4+2:مرکز ماشینکاری سری 0-C با 6 محور کنترل شده تحت تعمیر و نگهداری برد کنترل قرار می گیرد. A16B-2200-0370 به عنوان بخشی از تجدید سیستم کنترل محور جامع جایگزین شده است.

سوالات متداول

Q1: آیا A16B-2200-0370 جایگزین برد اصلی CPU می شود یا در کنار آن نصب می شود؟

A16B-2200-0370 یک برد توسعه است که در کنار برد اصلی CPU Series 0-C نصب شده است - نه جایگزین. برد اصلی به کار با محورهای 1-4 به اضافه دوک ادامه می دهد. A16B-2200-0370 پردازش محورهای 5 و 6 را در یک شکاف یا موقعیت اتصال اختصاصی در معماری آپشن برد اصلی اضافه می کند. هر دو برد باید برای عملکرد سیستم کامل 6 محوره کاربردی باشند.

Q2: آیا یک CNC سری 0-C با A16B-2200-0370 در صورت خرابی برد انبساط در حالت 4 محوره می تواند کار کند؟

هنگامی که A16B-2200-0370 خراب می شود، محورهای 5 و 6 آلارم ایجاد می کنند. اینکه CNC بتواند روی 4 محور اول خود به کار خود ادامه دهد یا نه، به پیکربندی ایمنی دستگاه بستگی دارد - برخی از ماشین‌ها قبل از اجازه دادن به کار، به سالم بودن تمام محورهای پیکربندی شده نیاز دارند. از رفتار برنامه PMC دستگاه تأیید کنید که آیا یک حالت 4 محوره کاهش یافته امکان پذیر است یا خیر.

Q3: آیا A16B-2200-0370 مختص سری 0-C است یا در سری 0-D نیز استفاده می شود؟

توضیحات به صراحت "FOR ZERO C CONTROL" - سری 0-C را مشخص می کند. سری 0-D یک نسل سخت افزاری متفاوت با معماری توسعه محور خود است. قبل از نصب A16B-2200-0370 در یک سیستم سری 0-D، از اسناد سخت افزاری قابل اجرا تأیید کنید.

Q4: آیا جایگزینی A16B-2200-0370 نیاز به ورود مجدد پارامتر سروو برای محورهای 5 و 6 دارد؟

نه. پارامترهای سرو برای هر شش محور - از جمله محورهای 5 و 6 - در SRAM اصلی CNC قرار دارند. پس از نصب جایگزینی A16B-2200-0370، CNC مجدداً پارامترهای موجود را در کانال های محور 5 و 6 اعمال می کند. قبل از بازگشت به تولید، پاسخ صحیح سروو را در هر دو محور انبساط بررسی کنید.
