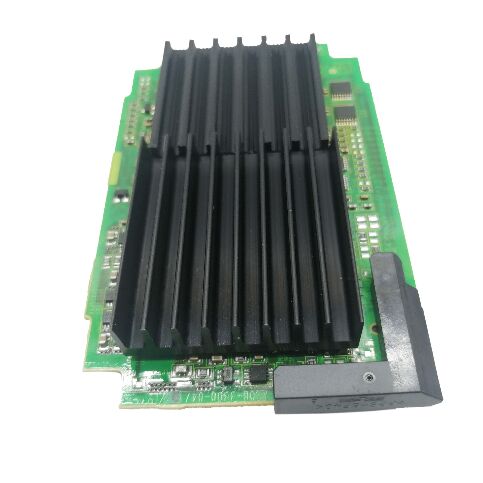

1 پی سی صفحه PCB جدید Fanuc A20B-3300-0091 A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 | برد نمایشگر کاراکتری مونوکروم 7.2 اینچی — برای سیستم‌های CNC سری 16i / 18i / 21i، واحد LCD/MDI، خروجی فقط کاراکتر، پشت پنل اپراتور

مرور کلی

برد FANUC A20B-3300-0091 برد درایور نمایشگر برای LCD کاراکتری مونوکروم 7.2 اینچی در سیستم‌های CNC i-series FANUC است.

این برد در پشت پنل LCD در داخل ایستگاه اپراتور قرار می‌گیرد و به برد اصلی CPU متصل می‌شود — از نظر فیزیکی به پشت واحد LCD/MDI متصل است و در تماس مستقیم با بک‌پلینی است که آن را به منطق پردازش مرکزی CNC متصل می‌کند.

هر بار که اپراتور شماره برنامه را می‌خواند، پارامتر را بررسی می‌کند، پیام هشدار را مشاهده می‌کند، یا جدول آفست را در یک کنترل i-series مونو 7.2 اینچی مرور می‌کند، داده‌ها قبل از نمایش روی صفحه از مدار تولید ویدئو این برد عبور می‌کنند.

عنوان "فقط کاراکتر" تمایز کلیدی بین A20B-3300-0091 و انواع نمایشگر گرافیکی در سری A20B-3300 است. بردهای نمایشگر کاراکتری خروجی ویدئو را با استفاده از یک ROM کاراکتر تولید می‌کنند — یک جدول جستجو که کدهای کاراکتر ASCII یا مشابه را به الگوهای پیکسل نگاشت می‌کند.

CNC کدهای کاراکتر را ارسال می‌کند و برد نمایشگر آن‌ها را به الگوهای نقطه در چرخه اسکن LCD تبدیل می‌کند.

این رویکرد از نظر محاسباتی کارآمد است و متن واضح و خوانا را برای صفحه‌های پر از داده که اپراتورها بیشتر از آن‌ها استفاده می‌کنند — شماره برنامه، مختصات، کدهای هشدار، نمایش سرعت اسپیندل — تولید می‌کند، اما نمی‌تواند گرافیک بیت‌مپ آزاد را رندر کند.

انواع نمایشگر گرافیکی (که در نمایشگرهای مونو رنگی یا گرافیکی در همان ماشین‌ها یافت می‌شوند) دارای مدارهای اضافی کلاس GPU برای رندر شبیه‌سازی مسیر ابزار، گرافیک موج و صفحه‌های راهنمای گرافیکی هستند.

A20B-3300-0091 این مدار را ندارد — و ماشینی که با این برد مجهز شده است، کنترلی را ارائه می‌دهد که صفحه شبیه‌سازی گرافیکی ندارد، حتی اگر تنظیمات گزینه نرم‌افزار CNC برای فعال کردن گرافیک پیکربندی شده باشد.

برای سایت‌هایی که اپراتورها به گردش کارهای فقط متنی متکی هستند، این محدودیت نامرئی است؛ برای ماشین‌هایی که نمایش مسیر ابزار گرافیکی یک انتظار عملیاتی است، به جای آن برد نمایشگر مناسب با قابلیت گرافیکی مورد نیاز است.

مشخصات کلیدی

جایگاه A20B-3300-0091 در اکوسیستم نمایشگر 16i / 18i / 21i

FANUC i-series (16i، 18i، 21i) در زمان خرید ماشین، طیف وسیعی از گزینه‌های نمایشگر را به اپراتورها ارائه می‌داد و برد نمایشگر نصب شده در کارخانه، سطح گزینه خریداری شده را منعکس می‌کرد.

در انتهای پایه: نمایشگر کاراکتری مونوکروم 7.2 اینچی — A20B-3300-0091. بالاتر: نمایشگر گرافیکی مونوکروم 7.2 اینچی (شبیه‌سازی مسیر ابزار و تشخیص گرافیکی را اضافه می‌کند).

در بالا: نمایشگر رنگی 9 اینچی یا 10.4 اینچی (گرافیک تمام رنگی، بالاترین وضوح).

هر سطح به یک برد نمایشگر متفاوت روی برد اصلی CPU نیاز دارد و این بردها قابل تعویض نیستند — پنل LCD، برد نمایشگر و تنظیمات گزینه نمایش نرم‌افزار CNC همگی باید مطابقت داشته باشند.

یک ماشین ابزار که با گزینه نمایش فقط کاراکتر خریداری شده است ممکن است گزینه‌های نرم‌افزاری اضافی (گزینه گرافیکی، DNC2 و غیره) داشته باشد که در پیکربندی نصب شده فعال نشده‌اند. تغییر سخت‌افزار نمایشگر از کاراکتر به گرافیک — جایگزینی A20B-3300-0091 با یک برد گرافیکی مناسب — ویژگی‌های نرم‌افزار گرافیکی را به طور خودکار فعال نمی‌کند. تنظیمات بایت گزینه CNC و احتمالاً ثبت گزینه ماژول FROM نیز باید به‌روزرسانی شوند که معمولاً به دخالت FANUC یا کلید گزینه مناسب نیاز دارد.

آنچه در نمایشگر فقط کاراکتر ظاهر می‌شود

نمایشگر کاراکتر از تمام آنچه اپراتور برای عملیات روزمره ماشین CNC نیاز دارد پشتیبانی می‌کند:

انتخاب و محتوای برنامه: شماره برنامه قطعه (فرمت Oxxxx)، بلوک‌های برنامه (کدهای G، M، T به صورت متن) و لیست دایرکتوری برنامه.

نمایش موقعیت: مختصات ماشین، مختصات قطعه کار، و مسافت باقی‌مانده — هر چرخه اسکن CNC به‌روزرسانی می‌شود و به صورت متن عددی ظاهر می‌شود.

نمایش هشدار و پیام: هشدارهای سیستم (هشدارهای PS، هشدارهای SV، هشدارهای OT) با شماره هشدار و توضیحات متنی، پیام‌های اپراتور نوشته شده در نردبان PMC.

صفحه‌های پارامتر: تمام پارامترهای CNC (شماره‌گذاری شده از 0 تا 9999+) به صورت مقادیر عددی با شماره پارامتر نمایش داده می‌شوند و از طریق صفحه کلید MDI قابل پیمایش هستند.

نمایش آفست: آفست‌های هندسه ابزار، آفست‌های سایش، آفست‌های مختصات کار — همه جداول عددی مستقیماً از حافظه آفست خوانده می‌شوند.

صفحه‌های تشخیص و سروو: مقادیر متر بار سروو، سرعت اسپیندل، و داده‌های تشخیص به صورت عددی.

هیچ‌کدام از این‌ها به گرافیک بیت‌مپ نیاز ندارند.

اپراتورهایی که روی کنترل‌های فقط کاراکتر FANUC کار کرده‌اند به طور مداوم هیچ محدودیت عملیاتی عملی برای عملیات استاندارد تراشکاری، فرزکاری و سنگ‌زنی گزارش می‌دهند.

سوالات متداول

س1: علائم قابل مشاهده در پنل اپراتور که نشان می‌دهد برد A20B-3300-0091 خراب شده است، نه خود پنل LCD، چیست؟

تشخیص کلیدی این است که آیا نور پس‌زمینه LCD روشن است. اگر نور پس‌زمینه روشن شود (پنل می‌درخشد) اما هیچ کاراکتری ظاهر نشود، برد نمایشگر علت احتمالی است — پنل LCD و اینورتر آن کار می‌کنند، اما سیگنال ویدئو از برد نمایشگر وجود ندارد یا خراب است.

اگر نور پس‌زمینه کاملاً خاموش باشد، خرابی اینورتر نور پس‌زمینه یا مدار تغذیه پنل LCD علت محتمل‌تری است.

نشانه‌های دیگر خرابی برد نمایشگر: کاراکترهای درهم ریخته یا نیمه نمایش داده شده (برخی ردیف‌ها صحیح، برخی دیگر خراب)، صفحه خالی با نور پس‌زمینه روشن، یا یک الگوی ثابت که با فشار دادن کلیدهای MDI به‌روز نمی‌شود. برای تأیید، برد را با یک واحد شناخته شده خوب تعویض کنید.

س2: آیا ماشین در حال حاضر دارای A20B-3300-0091 (نمایشگر کاراکتری) است. آیا می‌توان با تعویض این برد آن را به نمایشگر گرافیکی ارتقا داد؟

از نظر فیزیکی، بله — برد نمایشگر گرافیکی با قابلیت گرافیکی برای همان اندازه صفحه در همان اسلات بک‌پلین قرار می‌گیرد.

از نظر عملکردی، ارتقا همچنین نیاز به فعال شدن گزینه نمایش CNC در نرم‌افزار سیستم (ماژول FROM) دارد که یک فرآیند ثبت گزینه است که FANUC از طریق سیستم کلید گزینه خود کنترل می‌کند.

برد نمایشگر گرافیکی به تنهایی، نصب شده بر روی ماشینی که گزینه گرافیکی در سیستم آن ثبت نشده است، خروجی گرافیکی تولید نخواهد کرد.

اگر ماشین در ابتدا بدون گزینه گرافیکی سفارش داده شده باشد، بازگرداندن نمایشگر کاراکتری با جایگزینی مشابه A20B-3300-0091 مسیر ساده‌ای است.

اگر ارتقاء واقعی نمایشگر گرافیکی مورد نیاز باشد، ثبت گزینه باید از طریق FANUC یا یک منبع مجاز FANUC انجام شود.

س3: آیا A20B-3300-0091 با سایر بردهای نمایشگر A20B-3300 برای نمایشگر مونو 7.2 اینچی قابل تعویض است؟

مستقیماً خیر — در سری A20B-3300، انواع مختلف در پروتکل رابط نمایشگر، مدیریت وضوح و سازگاری گزینه متفاوت هستند.

یک برد مونو 7.2 اینچی با قابلیت گرافیکی (مانند A20B-3300-0154 یا موارد دیگر) دارای مدارهای متفاوتی است و نمی‌تواند جایگزین A20B-3300-0091 فقط کاراکتری بدون تنظیمات گزینه نرم‌افزار مربوطه باشد.

در میان انواع فقط کاراکتر، شماره قطعات مرتبط نزدیک (که ساختار پسوند -3300-00xx را دارند) باید قبل از جایگزینی با برد اصلی CPU و نسخه نرم‌افزار ماشین خاص تأیید شوند.

مشاوره با کتابچه راهنمای اتصال پنل اپراتور FANUC (B-63003EN یا معادل آن برای سری خاص) یا مستندات سیم‌کشی سازنده ماشین ابزار، تأیید می‌کند که کدام نوع برد نمایشگر صحیح است.

س4: آیا A20B-3300-0091 داده‌های خاص ماشین (پارامترها، برنامه‌ها) را حفظ می‌کند که باید قبل از برداشتن ذخیره شوند؟

خیر. برد نمایشگر یک دستگاه خروجی ویدئو بدون حالت است — هیچ داده کاربر، هیچ پارامتر ماشین و هیچ ذخیره‌سازی برنامه‌ای را حمل نمی‌کند. این فقط داده‌هایی را که از برد اصلی CPU دریافت می‌کند به سیگنال‌های ویدئو تبدیل می‌کند. برداشتن و جایگزینی آن نیازی به پشتیبان‌گیری داده خاص این برد ندارد.

با این حال، اگر برد به عنوان بخشی از جایگزینی گسترده‌تر برد اصلی CPU تعویض می‌شود، تمام پارامترهای ماشین، برنامه‌ها و داده‌های نردبان PMC باید قبل از دستکاری برد اصلی از CNC پشتیبان‌گیری شوند. جایگزینی برد نمایشگر به خودی خود باعث از بین رفتن داده‌های ذخیره شده نمی‌شود.

س5: چه احتیاط‌هایی هنگام تعویض A20B-3300-0091 لازم است؟

ماشین را کاملاً خاموش کنید و منتظر بمانید تا باس DC (اگر هرگونه تقویت‌کننده اسپیندل یا سروو متصل است) قبل از باز کردن پنل اپراتور تخلیه شود. برد نمایشگر از پشت واحد LCD/MDI قابل دسترسی است — معمولاً با برداشتن پوشش پشتی محفظه پنل کنترل.

برد از طریق یک کانکتور لبه بک‌پلین متصل می‌شود و ممکن است با یک یا دو پیچ محکم شده باشد. احتیاط‌های ESD (بند مچ‌بند ضد الکتریسیته ساکن، تشک ضد الکتریسیته ساکن) هنگام کار با برد ضروری است.

قبل از قرار دادن برد جایگزین، اطمینان حاصل کنید که تمام جهت‌های کانکتور مطابقت دارند — قرار دادن نادرست روی بک‌پلین می‌تواند پین‌های کانکتور را آسیب برساند. قبل از بستن پنل، روشن کنید و عملکرد نمایشگر کاراکتری را تأیید کنید.
