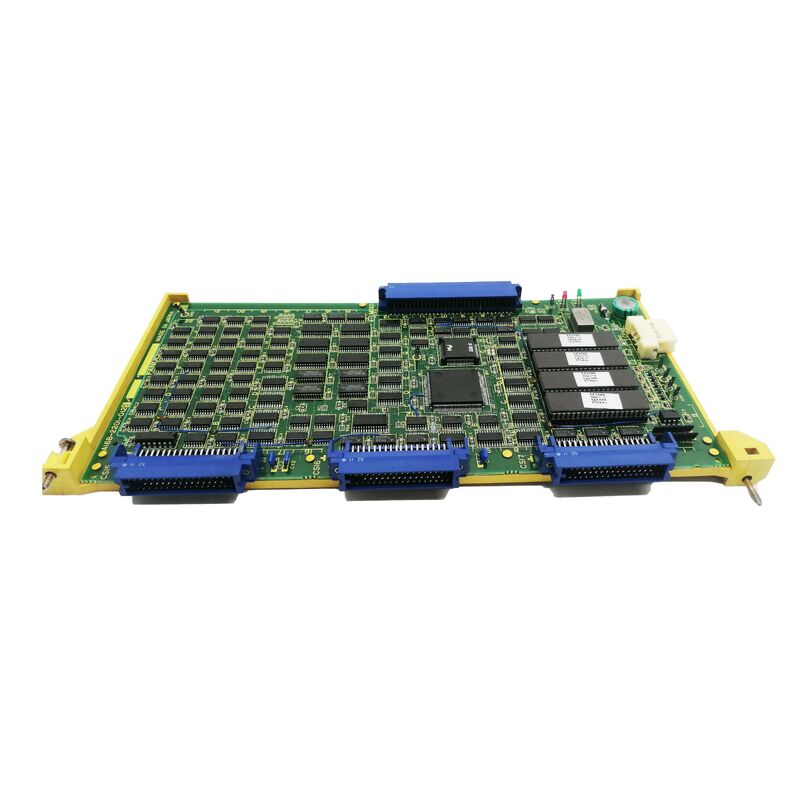

A16B-2200-0350 Fanuc PCB Board A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 | برد گرافیکی با وضوح بالا CRT رنگی 0-C سری FANUC - کنترل CNC 0C/0F/00C

رنگ و وضوح بالا - یک قدم بالاتر از صفحه نمایش استاندارد 0-C

صفحه نمایش استاندارد اپراتور FANUC Series 0-C CNC تک رنگ بود - برای نمایش برنامه، ویرایش پارامترها و تشخیص اولیه کافی بود، اما توانایی آن برای ارائه اطلاعات گرافیکی با تمایز بصری محدود بود. A16B-2200-0350 ارتقاء "GRAPHICS 9 اینچ CRT COLOR HI RESOLUTION" را برای سیستم های CNC سری 0-C ارائه می کند. این یک پیشرفت معنادار از سه جنبه است:

نمایش رنگی:رنگ کدگذاری بصری را به رابط CNC اضافه می کند. اطلاعات وضعیت، پیام‌های هشدار، موقعیت محورها و نمایشگرهای گرافیکی می‌توانند از رنگ برای تشخیص دسته‌ها استفاده کنند - محورهای فعال در یک رنگ، متن هشدار به رنگ قرمز، وضعیت عادی به رنگ سبز. رنگ بار شناختی اپراتور را برای خواندن سریع صفحه نمایش CNC در شرایط تولید کاهش می دهد.9 اینچی

CRT:اندازه صفحه نمایش 9 اینچی فضای نمایش بیشتری را نسبت به گزینه‌های CRT کوچک‌تر فراهم می‌کند - با قرار دادن خطوط برنامه بیشتر، فیلدهای پارامتر بیشتر یا گرافیک بزرگ‌تر در ناحیه مشاهده اپراتور بدون نیاز به پیمایش مداوم.

وضوح بالا:تراکم پیکسلی بالاتر در صفحه نمایش CRT، کاراکترهای واضح تر، خطوط گرافیکی تمیزتر و متن های کوچک خواناتر را ارائه می دهد - به ویژه هنگام مشاهده لیست برنامه های متراکم یا صفحه نمایش های تشخیصی ریز دانه مفید است.

اطلاعات کلیدی محصول

سازگاری متقابل - 0C، 0F و 00C

شرح "#0C/F/00C" سه نوع CNC سری 0 را که از A16B-2200-0350 استفاده می کنند، مشخص می کند:

سری 0-C:تولید اصلی سری 0 نسل CNC - در مراکز ماشینکاری (0-MC، 0-MD)، مراکز تراشکاری (0-TC، 0-TD) و ماشین های سنگ زنی استفاده می شود.

سری 0-F:پیکربندی بعدی خط سری 0 که نشان دهنده سخت افزار تکامل یافته در خانواده پلتفرم یکسان است.

سری 00C:یک نام پیکربندی مرتبط در معماری CNC سری 0 - پیشوند "00" که یک نوع سیستم خاص را شناسایی می کند. این سازگاری متقاطع به این معنی است که A16B-2200-0350 چندین پیکربندی خانواده سری 0 را ارائه می دهد - یک برد گرافیکی محدوده نصب 0-C، 0-F و 00C را در بر می گیرد.

سناریوهای کاربردی

خطای گرافیک رنگی 0-MC CNC:صفحه نمایش رنگی مرکز ماشینکاری سری 0-MC FANUC از کار می افتد - پانل اپراتور هیچ تصویر یا خروجی رنگ خراب را نشان نمی دهد. برد گرافیک A16B-2200-0350 به عنوان ایراد شناسایی شده است. تعویض صفحه نمایش تمام رنگی با وضوح بالا را بازیابی می کند.ارتقاء صفحه نمایش CNC 0-TD:مرکز تراش سری 0-TD که در اصل بدون گرافیک رنگی مشخص شده بود، A16B-2200-0350 را به عنوان ارتقاء دریافت می کند - رنگ و وضوح بالا را به مانیتور 9 اینچی CRT موجود خود اضافه می کند.

سوالات متداول

Q1: چه مدل‌های CNC با نماد سازگاری "#0C/F/00C" پوشش داده می‌شوند؟

پیشوند # در توضیحات قسمت FANUC انواع سازگاری را مشخص می کند. "0C" سری 0-C (0-MC، 0-MD، 0-TC، 0-TD، 0-MF، 0-TF) را پوشش می دهد. "F" انواع سری 0-F را پوشش می دهد. "00C" پیکربندی سری 00C را پوشش می دهد. هر سه دارای اسلات برد گرافیکی A16B-2200 و استاندارد رابط ویدیویی هستند که به A16B-2200-0350 اجازه می دهد تا هر سه را از یک شماره قطعه واحد ارائه دهد.

Q2: آیا A16B-2200-0350 برای CRT پانل اپراتور است یا یک صفحه نظارت جداگانه؟

A16B-2200-0350 به پنل اپراتور CNC CRT خدمات می دهد - صفحه نمایش رنگی 9 اینچی که در واحد صفحه کلید MDI تعبیه شده یا در مجاورت آن قرار دارد که رابط اصلی CNC اپراتور است. این صفحه نمایش مانیتورینگ ماشین یا نمایشگر جداگانه نیست - این صفحه نمایش رابط اپراتور اصلی CNC است.

Q3: آیا A16B-2200-0350 را می توان در سری 0-C که در حال حاضر دارای یک برد گرافیکی تک رنگ است نصب کرد؟

جایگزینی یک برد گرافیک تک رنگ با A16B-2200-0350 رنگی نیز به یک مانیتور CRT رنگی 9 اینچی سازگار نیاز دارد - یک CRT تک رنگ به سیگنال های ویدئویی رنگی به درستی پاسخ نمی دهد. قبل از نصب A16B-2200-0350 اطمینان حاصل کنید که مانیتور موجود از نوع رنگی است. ممکن است به ارتقاء مانیتور در کنار برد گرافیک نیاز باشد.

Q4: آیا جایگزینی A16B-2200-0350 بر پارامترها یا برنامه های CNC تأثیر می گذارد؟

شماره. پارامترها و برنامه های CNC در ماژول های SRAM و FROM روی برد اصلی CPU قرار دارند. برد گرافیک هیچ داده CNC ذخیره شده ای ندارد. جایگزینی A16B-2200-0350 بر روی داده های ماشینکاری تأثیری ندارد.
