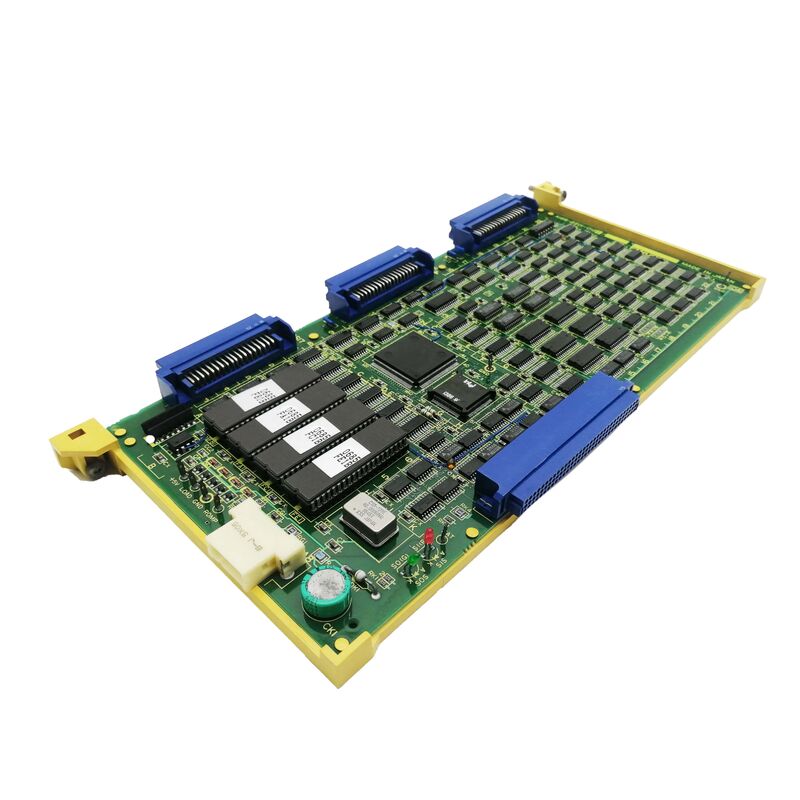

A16B-2200-0320 Fanuc PCB Board A16B22000320 AI6B-22OO-O32O

A16B-2200 - یک سری عملکردهای CNC و روبات

سری A16B-2200 یکی از متنوع‌ترین خانواده‌های PCB از نظر عملکردی FANUC است - در طول این جلسه تأیید شد تا بردهای کنترل اصلی CNC، کنترل محور ربات، گسترش گزینه و عملکردهای PMC (کنترل‌کننده ماشین قابل برنامه‌ریزی) را در چندین نسل محصول FANUC پوشش دهد.

تابلوهای تایید شده از این جلسه طیف کاملی از مجموعه را در بر می گیرد:

A16B-2200-0320 موقعیت 032x را اشغال می کند - بین بردهای PMC/I/O (034x) و قبل از محور ربات و گروه های برد اصلی CNC (085x-091x).

این آن را در معماری سخت افزاری FANUC سری 16/18/21 و دوره سیستم کنترل مربوطه قرار می دهد.

اطلاعات کلیدی محصول

A16B-2200 در سری 16 کنترل معماری

برد اصلی سری 16-A (A16B-2200-0900): "بخشی از موج اول سیستم های کنترل 16، 18 و 21." این کل سری A16B-2200 را در لایه پایه معماری کنترل CNC سری 16، 18 و 21 FANUC قرار می دهد.

موقعیت 032x A16B-2200-0320 در این سری - در ابتدای دنباله شماره گذاری - نشان می دهد که ممکن است یک تابع کنترل اساسی در معماری سیستم سری 16/18/21 خدمت کند. شماره‌گذاری تابلوهای FANUC در یک سری اغلب از تابلوهای بنیادی‌تر (اعداد پایین‌تر) به تابلوهای تخصصی‌تر (اعداد بالاتر) انجام می‌شود.

عملکردهای معمول برد در منطقه 03xx سری A16B-2200 عبارتند از:

عملکردهای PMC و I/O:محدوده 034x شامل بردهای اصلی PMC-M I/O Link ROM است - نزدیکی 032x نشان دهنده یک عملکرد I/O یا PMC مرتبط است.

زیر سی پی یو و بردهای ارتباطی:سیستم‌های سری 16/18 قبلی از چندین برد برای CPU و وظایف ارتباطی استفاده می‌کردند - برد 032x ممکن است یکی از این نقش‌های کاربردی تعریف‌شده را ایفا کند.

سناریوهای کاربردی

خطای برد کنترل CNC:یک سیستم CNC یا اتوماسیون FANUC یک خطای قابل ردیابی را در A16B-2200-0320 ایجاد می کند. برد از روی برچسب شماره قطعه آن مشخص می شود.

جایگزینی عملکرد کنترل سیستم را بازیابی می کند.

موجودی یدکی پیشگیرانه:یک مرکز تولیدی که CNC های دوره 16/18/21 را اجرا می کند، A16B-2200-0320 را به عنوان یدکی برای پاسخ سریع به خطا نگهداری می کند.

سوالات متداول

Q1: چگونه تأیید کنم که A16B-2200-0320 برد صحیح برای سیستم FANUC من است؟

شماره قطعه را از روی برچسب برد نصب شده بخوانید. اگر A16B-2200-0320 خوانده شود، این جایگزینی تایید شده است.

ارجاع متقابل با جدول قطعات یدکی در دفترچه راهنمای تعمیر و نگهداری قابل اجرا FANUC Series 16/18 برای تایید نقش عملکردی برد و موقعیت شکاف.

Q2: آیا A16B-2200-0320 کاربردهای CNC یا ربات کنترلر را ارائه می دهد؟

سری A16B-2200 هم برنامه‌های CNC و هم کاربردهای روباتی را ارائه می‌کند - تأیید شده توسط A16B-2200-0854 (برد محور ربات) و A16B-2200-0900 (CPU اصلی سری 16-A). کاربرد خاص موقعیت 032x از مستندات سیستم میزبان تأیید شده است.

Q3: آیا جایگزینی A16B-2200-0320 نیاز به پشتیبان گیری از داده های CNC دارد؟

این به نقش عملکردی هیئت مدیره بستگی دارد.

بردهایی که حافظه (SRAM، FROM) یا داده‌های پیکربندی فعال CNC را حمل می‌کنند، قبل از تعویض نیاز به پشتیبان‌گیری دارند.

تخته های رابط و منطق معمولاً نیازی به پشتیبان گیری از داده ها ندارند.

از توضیحات عملکرد برد در دفترچه راهنمای تعمیر و نگهداری قابل استفاده تأیید کنید.

Q4: چه اقدامات احتیاطی ESD برای A16B-2200-0320 اعمال می شود؟

دسته با یک بند مچی ضد الکتریسیته ساکن روی سطح ایمن ESD.

نگهداری و حمل در بسته بندی ضد الکتریسیته ساکن

قبل از دسترسی به هر برد داخلی، CNC یا کنترلر را به طور کامل خاموش کنید.
