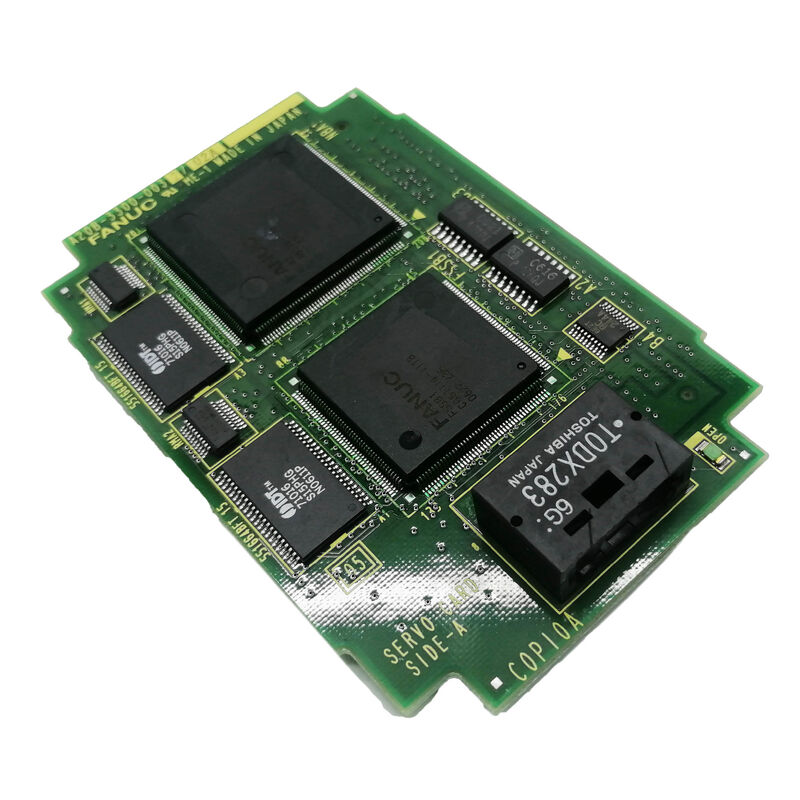

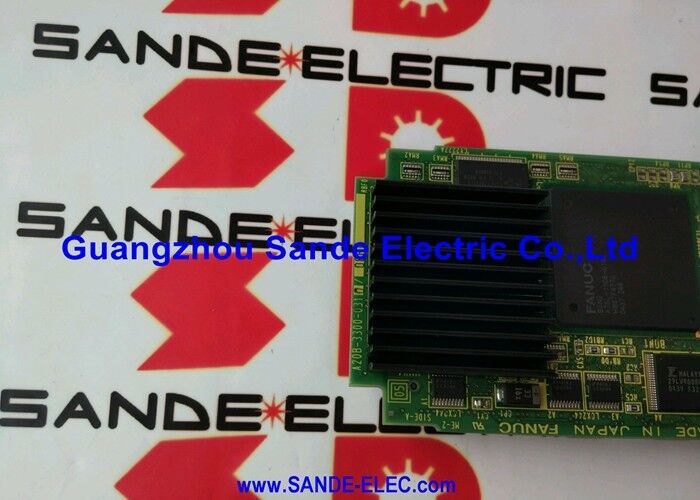

فانوک A20B-3300-0070 صفحه کامپیوتر A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 | ماژول CPU FANUC Intel 486DX2 66MHz — کارت CNC CNC F20i / F21i / 16i / 18i / 21i

اینتل 486DX2 در 66 مگاهرتز - هسته پردازشی

A20B-3300-0070 یک پردازنده Intel 486DX2 را به عنوان واحد پردازش مرکزی خود حمل می کند. 486DX2 از تکنیک دو برابر کردن ساعت استفاده می کند: هسته داخلی پردازنده با فرکانس 66 مگاهرتز کار می کند در حالی که رابط باس خارجی آن با فرکانس 33 مگاهرتز کار می کند. نام "DX2" نشان دهنده این دو برابر شدن است - DX نوع 486 مجهز به ممیز شناور است و 2 نشان دهنده ضریب ساعت داخلی 2× است.

در زمینه CNC، 66 مگاهرتز ظرفیت پردازش قابل توجهی را برای تولید CNC که این کارت در آن کار می کند، نشان می دهد. وظایف بلادرنگ CNC - محاسبات درون یابی، بسته شدن حلقه سروو، نگاه به آینده بلوک برنامه، اجرای نردبان PMC - همه بر روی این هسته CPU اجرا می شوند. نرخ کلاک 66 مگاهرتز فضای کافی برای اجرای این وظایف را در مهلت‌های زمان واقعی محدودی که CNC تحمیل می‌کند فراهم می‌کند.

مشخصات کلیدی

رابط های حافظه - SRAM، DRAM و Flash

A20B-3300-0070 از سه نوع رابط حافظه پشتیبانی می کند که هر کدام عملکرد متفاوتی را در سیستم CNC انجام می دهند:

فلش (FROM - حافظه فقط خواندنی فلش):نرم افزار سیستم CNC، پارامترهای سروو و برنامه های ماشینکاری را به شکل غیر فرار ذخیره می کند. فلش محتویات خود را به طور نامحدود بدون برق حفظ می کند. این لایه ذخیره‌سازی طولانی‌مدت است - تصویر سیستم CNC که عملکرد را پس از چرخه برق بازیابی می‌کند.

SRAM:رم استاتیک با پشتیبان باتری، برنامه‌ها و پارامترهایی را ذخیره می‌کند که اپراتور در طول کارکرد معمولی دستگاه تغییر می‌دهد - افست‌های کاری، جابجایی ابزار، پارامترهای ماشین و داده‌های ثبت‌شده در حین راه‌اندازی. SRAM به باتری پشتیبان نیاز دارد تا داده ها را در حین خاموش شدن حفظ کند. دسترسی به SRAM سریع است و به CNC اجازه می دهد تا این تنظیمات را در حین کار به سرعت بخواند و بنویسد.

DRAM:رم دینامیک حافظه کاری اصلی را برای اجرای برنامه فعال CPU فراهم می کند - بافری که در آن بلوک های برنامه در حال اجرا، نتایج محاسبات و وضعیت اجرای سیستم عامل در حین کار زنده هستند. DRAM فرار است و نیازی به پشتیبان گیری از باتری ندارد، زیرا محتویات آن در هر بار شارژ از طریق فلش و SRAM دوباره بارگذاری می شود.

سناریوهای کاربردی

خطای CNC CPU:یک مرکز ماشینکاری سری 16i نمی تواند دنباله راه اندازی خود را کامل کند و زنگ هشدار مربوط به ماژول CPU را نمایش می دهد. پس از رد کردن مشکلات ماژول حافظه، کارت CPU A20B-3300-0070 به عنوان قطعه خراب شناسایی می شود. تعویض، راه اندازی و عملکرد عادی CNC را بازیابی می کند.

بازیابی کنترلر F21i:یک واحد CNC F21i با یک پردازنده غیرفعال با نصب یک A20B-3300-0070 آزمایش شده بازسازی می شود. CNC نرم افزار سیستم خود را از روی فلش بارگذاری مجدد می کند و با مجموعه پارامترهای قبلی کارکرد عادی خود را از سر می گیرد.

CPU یدکی کارگاهی:یک بخش تعمیر و نگهداری ماشین ابزار یک A20B-3300-0070 را به عنوان یدکی کارگاهی برای واحدهای CNC سری i نگهداری می کند و امکان تعویض سریع ماژول CPU را در هر 16i، 18i یا 21i CNC در کارخانه خود بدون انتظار برای تهیه قطعه فراهم می کند.

سوالات متداول

Q1: آیا A20B-3300-0070 در همه سیستم‌های 16i، 18i، و 21i کار می‌کند یا فقط در ویرایش‌های سخت‌افزاری خاص کار می‌کند؟

A20B-3300-0070 برای سخت افزار نسل i مدل A تایید شده است. نسخه‌های بعدی سخت‌افزار سری 16i/18i/21i از بردهای اصلی به‌روزرسانی‌شده‌ای استفاده می‌کنند که ممکن است به نسخه‌های مختلف کارت CPU نیاز داشته باشند. قبل از نصب، تولید سخت افزار CNC مورد نظر را از صفحه اطلاعات سیستم آن (منوی تشخیصی) بررسی کنید. نام کارت F20i/F21i در توضیحات محصول، نسل 20/21 FANUC سری 20/21 را به عنوان هدف اصلی با سازگاری 16i و 18i به عنوان برنامه های متقابل تایید شده مشخص می کند.

Q2: آیا هنگام تعویض کارت CPU A20B-3300-0070 پارامترهای CNC حفظ می شوند؟

پارامترهای CNC در SRAM (با باتری) و حافظه فلش در برد اصلی و ماژول‌های حافظه ذخیره می‌شوند - نه در خود کارت CPU. تعویض کارت CPU تا زمانی که باتری SRAM سالم است و ماژول های فلش نصب هستند، پارامترهای CNC را حذف نمی کند. با این حال، همیشه قبل از هر تعویض برد، یک نسخه پشتیبان کامل از پارامترها انجام دهید. اگر سیستم پس از تعویض CPU بوت نشد، ممکن است لازم باشد پارامترها و نرم افزار CNC از رسانه پشتیبان بازیابی شوند.

Q3: اهمیت عملکرد پردازنده 486DX2 برای کاربردهای CNC چیست؟

برای وظایف CNC این پردازنده - درون یابی، بسته شدن حلقه سروو با نرخ های زیر میلی ثانیه، اجرای برنامه PMC، و بافر نگاه به آینده - 66 مگاهرتز پهنای باند محاسباتی مورد نیاز برای کانتورینگ چند محوره صاف و ماشینکاری با نرخ تغذیه بالا را فراهم می کند. واحد نقطه شناور یکپارچه DX2 (FPU) محاسبات مثلثاتی را در درون یابی دایره ای و مارپیچی تسریع می کند. برای تولید ماشین ابزار این سیستم های CNC، عملکرد 486DX2 به خوبی با الزامات زمان واقعی CNC مطابقت دارد.

Q4: آیا می توان A20B-3300-0070 را به یک پردازنده سریعتر ارتقا داد؟

خیر. کارت CPU بر اساس زمانبندی خاص، رابط باس و سطوح سیگنال Intel 486DX2 طراحی شده است. قرار دادن یک نوع پردازنده متفاوت - Pentium، 486DX4، یا هر نوع دیگری - نیاز به یک کارت CPU متفاوت دارد که برای معماری اتوبوس آن پردازنده طراحی شده است. ارتقاء پردازنده در سیستم های CNC FANUC با جایگزینی کارت کامل CPU با یک کارت نسل بالاتر و نه با تعویض تراشه پردازنده انجام می شود.

Q5: خرابی A20B-3300-0070 چگونه در CNC ظاهر می شود؟

علائم معمول خرابی کارت CPU عبارتند از: CNC راه اندازی را کامل نمی کند و زنگ CPU یا سیستم را نمایش می دهد. CNC در یک نقطه ثابت در دنباله بوت آویزان است. CNC به طور نامنظم عمل می کند - برخی از وظایف را به اشتباه انجام می دهد در حالی که برخی دیگر عادی به نظر می رسند. یا CNC راه اندازی را پشت سر می گذارد اما خطاهای اجرای برنامه غیرقابل توضیحی را ایجاد می کند که با خطاهای برنامه معتبر مطابقت ندارد. این علائم با خرابی ماژول حافظه (که معمولاً باعث ایجاد کدهای هشدار خاص مربوط به SRAM، DRAM یا FROM می شود) متفاوت است و به طور خاص به هسته پردازش CPU اشاره دارد.
