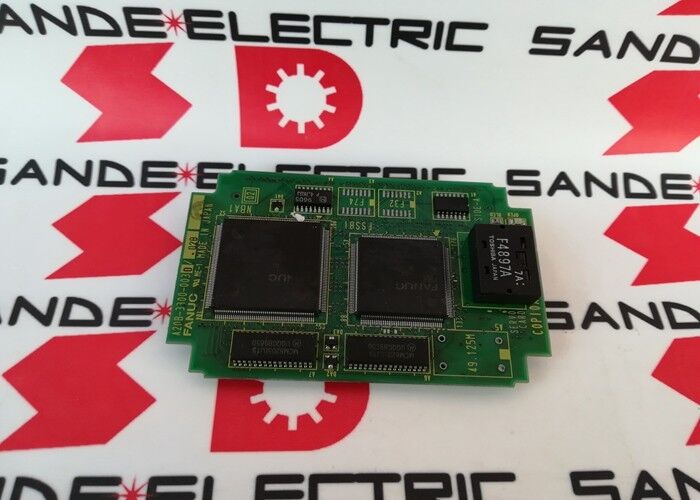

FANUC A20B-3300-0030 کارت کنترل A20B33000030 تعمیر شده A2OB-33OO-OO3O

A20B-3300-0030 | FANUC i Series 2/3/4-Axis FSSB Servo Controller PCB — 15i / 16i / 18i / 20i / 21i Mount Motherboard

FSSB - چرا معماری رابط مهم است

در نسل‌های قبلی FANUC CNC (سری 0، 6، 10، 15)، سیگنال‌های فرمان سروو بین CNC و تقویت‌کننده‌ها از طریق کابل‌های موازی آنالوگ یا دیجیتال اختصاص داده می‌شد - یک کابل در هر محور، با سیم‌های جداگانه برای دستورات موقعیت، مراجع سرعت و بازخورد. با افزایش تعداد محورها، تعداد کابل ها به طور متناسب افزایش یافت. یک سیستم 4 محوری به چهار کابل فرمان کامل نیاز داشت.

FSSB (Fiber Optic Servo Signal Bus) این را با یک حلقه فیبر نوری جایگزین کرد. تمام دستورات محور و داده‌های بازخورد رمزگذار به‌عنوان بسته‌های سریالی روی فیبر، به‌صورت زنجیره‌ای از خروجی FSSB CNC از طریق هر تقویت‌کننده سروو به ترتیب، حرکت می‌کنند. برای یک سیستم 4 محوره، یک حلقه کابل فیبر تمام محورها را کنترل می کند.

A20B-3300-0030 PCB است که رابط FSSB را در سمت CNC پیاده سازی می کند - بسته های فرمان محور را تولید می کند و بازخورد رمزگذار را از زنجیره تقویت کننده دریافت می کند و این داده ها را به محاسبات حلقه موقعیت محور در حال اجرا در CNC ترجمه می کند.

مشخصات کلیدی

2، 3، یا 4 محور - پیکربندی انعطاف پذیر

A20B-3300-0030 می تواند 2، 3 یا 4 محور را از طریق FSSB بسته به پیکربندی CNC کنترل کند. تعداد محورهای فعال با پارامترهای CNC تعیین می شود - سخت افزار کارت سروو تا 4 محور را پشتیبانی می کند، اما یک مرکز ماشینکاری 3 محوره تنها از 3 کانال استفاده می کند و یک تراش دو محوره از 2 کانال استفاده می کند.

برای سیستم‌های FANUC 16i، 18i و 21i که رایج‌ترین پلت‌فرم‌های استقرار این کارت هستند، 3 محور (X، Y، Z در مرکز ماشینکاری) و 4 محور (X، Y، Z به اضافه یک محور چرخشی یا محور چهارم تغذیه) پیکربندی‌های معمولی هستند. این کارت پهنای باند فرمان سروو و پردازش بازخورد را برای همه کانال های فعال به طور همزمان فراهم می کند - چرخه به روز رسانی سریال FSSB به اندازه کافی سریع اجرا می شود که همه محورها دستورات موقعیت خود را با نرخ چرخه درون یابی CNC دریافت می کنند.

سناریوهای کاربردی

مرکز ماشینکاری 4 محوره:یک مرکز ماشینکاری عمودی با X، Y، Z و یک محور 4 چرخشی از A20B-3300-0030 برای کنترل هر چهار محور از طریق یک حلقه فیبر FSSB استفاده می کند. این کارت فرمان سروو و بازخورد را برای همه محورها به طور همزمان با نرخ درونیابی CNC کنترل می کند.

تعویض کارت سروو در سری 16i:یک مرکز ماشین‌کاری CNC FANUC 16i به دنبال هشدارهای خطا در تمام محورهای کنترل‌شده، محور را توسعه می‌دهد. خطا مربوط به کارت سروو کنترلر A20B-3300-0030 است. تعویض کارت عملکرد سروو عادی را در تمام محورها بازیابی می کند.

تعمیرات اساسی CNC:در طی یک تعمیرات اساسی CNC برنامه‌ریزی‌شده در ماشین تراش سری 18i، کارت سروو کنترلر به عنوان بخشی از تازه‌سازی برد تعویض می‌شود تا عمر مؤلفه روی سخت‌افزار کنترل محور حیاتی بازنشانی شود.

سوالات متداول

Q1: آیا A20B-3300-0030 می تواند محور 5 یا 6 را در صورت ترکیب با یک سروکارت دوم کنترل کند؟

برخی از پیکربندی‌های CNC سری FANUC i از دو کانال FSSB از دو کارت کنترل‌کننده سروو پشتیبانی می‌کنند تا ظرفیت محور را بیش از 4 محور افزایش دهند. پشتیبانی از این پیکربندی بستگی به مدل خاص CNC، نسخه مادربرد و گزینه نرم افزار CNC دارد. A20B-3300-0030 حداکثر 4 محور را در کانال FSSB واحد خود ارائه می دهد. برای پیکربندی های تایید شده گسترش محور چند کارتی، به دفترچه راهنمای نصب سری i FANUC برای مدل CNC قابل اجرا مراجعه کنید.

Q2: چه نوع تقویت کننده های سروو از طریق FSSB به A20B-3300-0030 متصل می شوند؟

رابط FSSB به ماژول های تقویت کننده سروو سری Alpha i و سری Beta i FANUC متصل می شود که شامل یک پورت ورودی FSSB است. تقویت کننده هایی که از رابط های نوع A یا نوع B (آنالوگ/دیجیتال موازی) استفاده می کنند به FSSB متصل نمی شوند. قبل از نصب A20B-3300-0030 اطمینان حاصل کنید که تقویت کننده های سروو نصب شده دارای کانکتورهای نوع FSSB هستند.

Q3: آیا پارامترهای CNC برای پیکربندی مجدد پس از جایگزینی A20B-3300-0030 وجود دارد؟

A20B-3300-0030 یک کارت سخت افزاری است - پارامترهای CNC را ذخیره نمی کند. تمام پارامترهای سروو (تخصیص محور، افزایش حلقه، نوع رمزگذار، تخصیص آدرس گره FSSB) در حافظه پارامتر اصلی CNC نگهداری می شوند. پس از نصب کارت جایگزین، CNC باید با استفاده از مجموعه پارامترهای موجود، به طور خودکار ارتباط FSSB را روشن کرده و دوباره برقرار کند. اگر هشدارهای ارتباطی FSSB همچنان ادامه دارد، اتصال فیبر و تنظیمات پارامتر FSSB را در جدول پارامترهای سروو CNC بررسی کنید.

Q4: آیا A20B-3300-0030 مختص مدل A است و مدل A به چه معناست؟

سری FANUC i در چندین نسل سخت افزاری - مدل A و نسخه های بعدی مدل B تولید شد. مدل A به نسل اول سخت افزار CNC سری i اشاره دارد. A20B-3300-0030 کارت کنترلر سروو برای مادربردهای مدل A از سری های 15i، 16i، 18i، 20i و 21i است. سخت افزار مدل B بعدی از کانکتورهای مادربرد متفاوت و شماره قطعه های مختلف کارت سروو استفاده می کند. قبل از سفارش، تولید سخت افزار CNC را از روی پلاک واحد کنترل بررسی کنید.

Q5: علائم خرابی A20B-3300-0030 در مقایسه با خرابی تقویت کننده سروو چیست؟

یک کارت سروو کنترلر شکست خورده معمولاً آلارم های ارتباطی FSSB را در چندین محور به طور همزمان تولید می کند - زیرا کارت منبع FSSB واحد برای همه محورهای متصل است. یک تقویت کننده ناموفق معمولاً تنها یک محور را در یک زمان تحت تأثیر قرار می دهد، با آلارم های مخصوص محور. اگر همه محورها همزمان با کدهای مربوط به FSSB به حالت هشدار درآیند، کارت سروو کنترلر اولین کاندید برای بررسی است. آلارم های تک محوری معمولاً به تقویت کننده یا موتور برای آن محور خاص اشاره می کنند.
