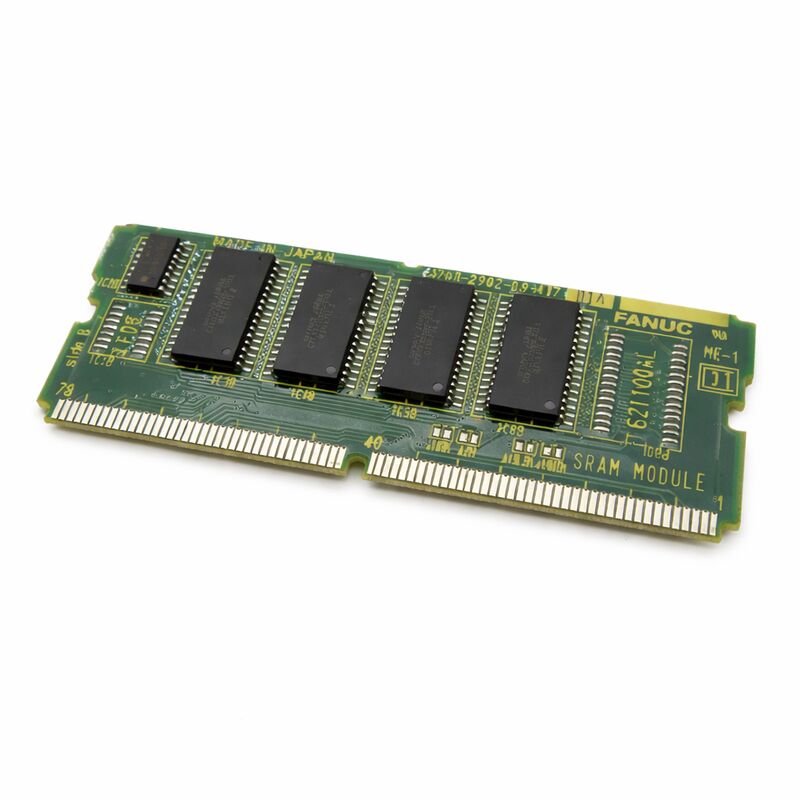

استفاده شده FANUC A20B-2902-0642 A2OB-29O2-O642 A20B29020642

FANUC A20B-2902-0642٬٬ 256K SRAM ماژول با کنترل اسپیندل آنالوگ٬ سری 16/18/21٬ ژاپن

شماره بخش:A20B-2902-0642

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول حافظه SRAM با رابط اسپیندل آنالوگ (SMD Daughter Board)

ظرفیت حافظه:256 KB SRAM

سیستم های سازگار:FANUC سری 16 / 18 / 21 و سازگار

مرور کلی

A20B-2902-0642 یک ماژول پلاگین دو تابع برای سیستم های CNC FANUC سری 16، 18 و 21 است.این ترکیب 256 کیلوبایت SRAM با یک رابط اسپیندل آنالوگ یکپارچه بر روی یک صفحه دختر SMD.

این برد به طور مستقیم بر روی مادربرد اصلی CPU نصب می شود و همزمان دو قابلیت را فراهم می کند:حافظه فرسایشی برای ذخیره داده های CNC و خروجی فرمان سرعت آنالوگ برای کنترل تقویت کننده های فنل آنالوگ.

دو عملکرد در یک صفحه در عمل مهم است. در سیستم های سری 16/18/21 که برای محرک های اسپیندال آنالوگ تنظیم شده اند،این ماژول این است که چگونه هر دو رابط کنترل پیچ و SRAM اضافی به کنترل کننده تحویل داده می شود.

بوردهای جداگانه برای هر عملکرد در این خانواده ماژول وجود دارد، اما A20B-2902-0642 هر دو را از یک موقعیت پلاگین واحد اداره می کند.

رابط اسپندل آنالوگ سخت افزاری خاص است که دستور سرعت اسپندل CNC را به یک سیگنال ولتاژ آنالوگ تبدیل می کند.

Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.

رابط روي اين تخته سيگنال ها و شرايط رو تولید ميکنه

مشخصات کلیدی

رابط آنالوگ اسپندل چگونه کار می کند

پیچ در یک ابزار ماشین CNC نیاز به کنترل دقیق سرعت دارد.سیستم های CNC مدرن FANUC از طریق یک پیوند سریالی دیجیتال دستورات سرعت اسپندل را به محرک اسپندل ارسال می کنند.

اما بسیاری از تقویت کننده های اسپندل، به ویژه آنهایی که از نسل 1990 هستند که با نصب ماشین سری 16/18/21 مطابقت دارند، نوع فرمان آنالوگ هستند.

آن ها انتظار دارند که سیگنال ±10 ولت یا 0 ‰ 10 ولت متناسب با سرعت سپل فرمان داده شده باشد.

رابط اسپیندل آنالوگ در A20B-2902-0642 مرجع سرعت اسپیندل دیجیتال داخلی CNC را به این ولتاژ آنالوگ تبدیل می کند. تقویت کننده اسپیندل ولتاژ را می خواند.CNC هیچ خروجی آنالوگ از خود را دارد که قابلیت آنالوگ به طور کامل توسط این صفحه رابط ارائه شده استبدون نصب آن، CNC هیچ راهی برای فرمان دادن به یک تقویت کننده اسپیندل آنالوگ ندارد.

ماشين ممکنه روشن بشه ولي اسپندل به دستورات سرعت پاسخ نميده

خروجی فرمان سرعت به دقت کنترل می شود.

الگوریتم کنترل پیچ CNC سرعت مرجع درست را محاسبه می کند و آن را به رابط DAC (مبدل دیجیتال به آنالوگ) در این صفحه منتقل می کند.

ولتاژ حاصل، سرعت دستور داده شده را با دقت در محدوده ورودی تقویت کننده منعکس می کند.

256K SRAM حافظه فرسوده برای عملیات CNC

256 کیلوبایت حافظه ی SRAM روی این ماژول حافظه ی فرسوده ای با باتری هستند.

آنها داده هایی را که CNC به طور مداوم در طول عملیات می نویسد و می خواند: برنامه های قطعات، جداول پارامتر، داده های جابجایی ابزار، متغیرهای کلان و سایر اطلاعات زمان اجرا.

این داده ها باید چرخه های قدرت را زنده نگه دارند باتری پشتیبان محتوای SRAM را در هنگام خاموش شدن دستگاه سالم نگه می دارد.

256 کیلو بایت یک تخصیص SRAM متوسط با استانداردهای فعلی است، اما برای بسیاری از پیکربندی های سری 16/18/21 مناسب است. سیستم هایی که دارای کتابخانه های برنامه های بزرگ هستند،داده های گسترده مدیریت عمر ابزار، یا بسیاری از متغیرهای کلان ممکن است از یک ماژول SRAM بزرگتر بهره مند شوند.

برای پیکربندی های استاندارد ماشین، 256 کیلو بایت نیاز به ذخیره سازی برنامه و پارامتر عادی را برآورده می کند.

باتری پشتیبان SRAM یک مورد تعمیر و نگهداری است. این یک عمر خدمت محدود دارد و باید قبل از شکست جایگزین شود. هنگامی که باتری به زیر ولتاژ آستانه خود می افتد،داده های SRAM در رویداد خاموش شدن بعدی از دست می رود.

دستگاه در صورت شروع مجدد با یک خطای حافظه هشدار می دهد. باتری را به صورت برنامه ریزی شده جایگزین کنید، نه در پاسخ به یک هشدار حافظه.

زمانی که این ماژول انتخاب درست است

FANUC انواع مختلفی از خانواده اسپیندل آنالوگ و ماژول حافظه A20B-2902-0XXX را برای سری 16/18/21 ارائه داد.

انتخاب درست بستگی به پیکربندی اسپندل دستگاه دارد. اگر دستگاه از یک تقویت کننده اسپندل آنالوگ استفاده کند و نیاز به تخصیص 256 کیلو بایت SRAM داشته باشد، A20B-2902-0642 ماژول تطبیقی است.

اگر دستگاه به جای آن از یک محرک سریال اسپینل استفاده کند، یک مدل متفاوت بدون رابط آنالوگ اسپینل مورد نیاز است.

همیشه قبل از خرید یک جایگزین، نوع محرک پیچ و شماره قطعات ماژول موجود را تأیید کنید. نصب یک ماژول رابط آنالوگ در یک سیستم پیچ سریال، آلارم پیچ را تولید می کند.

نصب یک ماژول اسپندل سریال در یک سیستم اسپندل آنالوگ باعث می شود که اسپندل غیرقابل کنترل باشد.

سوالات عمومی

سوال1: اسپندل به دستورات سرعت پاسخ نمی دهد. CNC هیچ آلارمی نشان نمی دهد. آیا A20B-2902-0642 می تواند علت آن باشد؟

با تأیید ولتاژ فرمان آنالوگ در ورودی فرمان تقویت کننده اسپندل با استفاده از ولت متر شروع کنید.

اگر CNC سرعت پیچ را فرمان دهد اما ولتاژ در ورودی تقویت کننده تغییر نکند، مسیر خروجی آنالوگ شامل این صفحه محل خطا است.

اگر ولتاژ به درستی تغییر کند اما اسپندل پاسخ ندهد، خطا در تقویت کننده یا موتور اسپندل خود است.

سوال2: دستگاه یک خطای حافظه SRAM را در هنگام راه اندازی پس از تعطیلات آخر هفته نشان می دهد. باتری SRAM هشدار داده نشده است. چه چیز دیگری می تواند این مشکل را ایجاد کند؟

A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reachedولتاژ باتری رو مستقیماً اندازه بگیرید.

اگر کمتر از 2.7 ولت باشد، آن را تعویض کنید و پارامترها را از نسخه پشتیبان بازگردانید.

آستانه هشدار باتری کم و آستانه نگه داشتن واقعی SRAM همان نقطه نیستند.

س3: آیا خروجی اسپندل آنالوگ در این ماژول قابل تنظیم است؟

محدوده ولتاژ خروجی آنالوگ توسط تنظیمات پارامتر اسپیندل CNC تعیین می شود.

حداکثر ولتاژ پیچ، قطب جهت و افزایش می تواند از طریق پارامترهای CNC تنظیم شود.

سخت افزار این صفحه از این توابع قابل تنظیم نرم افزار پشتیبانی می کند. هیچ تنظیمات سخت افزاری برای نصب استاندارد مورد نیاز نیست.

سوال 4: آیا A20B-2902-0642 می تواند در دستگاهی که در حال حاضر با یک مدل مختلف ماژول پیچ آنالوگ مجهز است استفاده شود؟

ظرفیت SRAM و ویژگی های رابط اسپندل در میان انواع در خانواده ماژول اسپندل آنالوگ A20B-2902 متفاوت است.

اگر ماژول جایگزینی دارای ظرفیت SRAM و نوع رابط اسپندل مشابه با ماژول جایگزین شده باشد، جایگزین مستقیم است.

اگر هرکدام از پارامترها متفاوت باشد، قبل از نصب، سازگاری با اسناد سیستم را بررسی کنید.

س5: پس از تعویض این ماژول، پیچ درست کار می کند اما جابجایی ابزار اشتباه است. چه اتفاقی افتاده است؟

یک ماژول جدید خالی نصب می شود تمام داده های SRAM، از جمله جابجایی ابزار، غایب است.

جداول آفست ابزار باید پس از هر گونه تعویض ماژول SRAM از نسخه پشتیبان بازیابی شوند.

اگر هیچ پشتیبان گیری وجود نداشته باشد، پیش از شروع تولید، باید دوباره اندازه گیری شده و دوباره به صورت دستی وارد شود.

این برای تمام داده های ساکن SRAM: پارامترها، برنامه ها و آفست ها اعمال می شود.
