FANUC PC BOARD A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

FANUC A20B-2902-0501

شماره بخش:A20B-2902-0501

تولید کننده:شرکت FANUC (ژاپون)

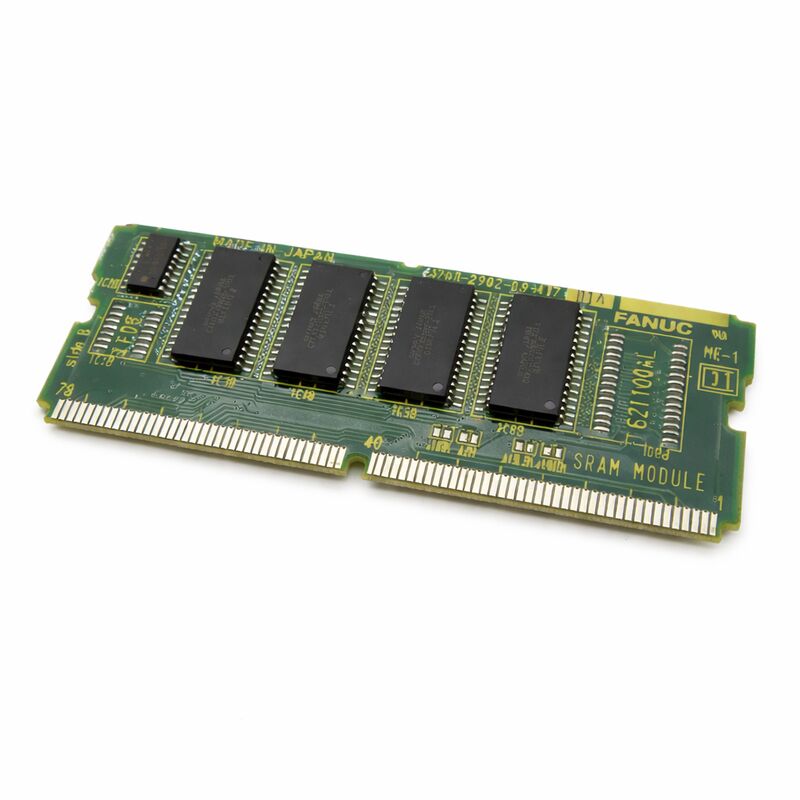

نوع محصول:ماژول حافظه ترکیبی FROM + SRAM (SMD Daughter Board)

دو نوع حافظه، دو شغل متفاوت

A20B-2902-0501 دو نوع حافظه از نظر عملکردی متفاوت را در یک صفحه SMD دختر واحد ادغام می کند.و درک تفاوت بین آنها برای تصمیم گیری های درست در مورد نگهداری و تعویض ضروری است..

از (فلاش روم 8 مگابايت):ذخیره سازی همه چیز CNC نیاز به بوت کردن و اجرا ️ نرم افزار سیستم عامل، برنامه های نردبان PMC، و نرم افزار برنامه ساز ماشین. فلش واقعا غیر قابل تغییر است:محتویاتش از از دست دادن قدرت کامل نجات می یابند.یک ماژول جایگزینی خالی از نرم افزار CNC و نردبان PMC باید از نسخه پشتیبان دوباره بارگذاری شود قبل از اینکه ماشین بتواند کار کند.شکست FROM به طور معمول به عنوان یک خطای چک سوم در بوت و یا یک شکست مداوم راه اندازی ارائه می شود.

SRAM (۲۵۶ کیلو بایت) با باتری پشتیبانی شده:داده هایی را که در طول استفاده عادی از ماشین تغییر می کنند ذخیره می کند، پارامترها، جداول جابجایی ابزار، جابجایی هماهنگی کار، و گزارش های استفاده از ابزار. این داده ها باید در هر چرخه قدرت بین شیفت ها زنده بمانند،که این چیزی است که باتری پشتیبان ارائه می دهدهنگامی که ولتاژ باتری به زیر آستانه حفظ می رود، محتوای SRAM از دست می رود. کنترل کننده های FANUC هشدار کم باتری را قبل از این نقطه تولید می کنند.جایگزین کردن باتری با کنترل کننده روشن شده است ، یا نادیده گرفتن هشدار تا زمانی که باتری مرده است، به معنای بازگرداندن تمام پارامترها و تعویض ها از پشتیبان است.

این دو بخش از نظر الکتریکی مستقل هستند. آلارم های FROM (checksum، شکست بوت) به بخش FROM اشاره می کنند؛ آلارم های SRAM (از دست دادن پارامتر،هشدار باتری قبل از خراب شدن داده ها) به بخش SRAM و باتری اشاره کنید.

ملاحظات جایگزین

یک A20B-2902-0501 جدید با FROM خالی و SRAM خالی وارد می شود. قبل از اینکه ماشین بتواند کار کند، نرم افزار CNC باید دوباره وارد FROM شود، و تمام پارامترها، تعویض ها،و مختصات کار باید از نسخه پشتیبان بازسازی شود. یک پشتیبان گیری کامل از داده ها قبل از هر کار ماژول حافظه اختیاری نیست این تنها راه برای بازیابی پیکربندی دستگاه است اگر ماژول اصلی به گونه ای شکست بخورد که از خواندن آن جلوگیری کند.

قبل از جایگزینی، سازگاری ماژول FROM را بررسی کنید: A20B-2902-0501 دارای 8 MB FROM است. نسخه -0341 دارای 4 MB است.تصویر نرم افزاری بارگذاری شده باید با ظرفیت ماژول مطابقت داشته باشد. قبل از جایگزینی یک نسخه متفاوت، اسناد نگهداری سری 16/18/21 را بررسی کنید..

مشخصات کلیدی

سوالات عمومی

Q1: CNC در زمان روشن شدن یک خطای FROM نشان می دهد و نمی تواند راه اندازی را تکمیل کند. آیا ماژول معیوب است؟

اشتباهات چک سوم FROM در چندین چرخه قدرت نشان دهنده خراب شدن یا شکست FROM است. اولین تلاش برای نوشتن مجدد FROM از طریق صفحه بوت با فایل های نرم افزاری صحیح.اگر ماژول رد نوشتن و یا خطاها پس از نوشتن موفق ادامه دارد، سخت افزار FROM خراب شده و ماژول نیاز به تعویض دارد.

سوال2: کنترل کننده هشدار کم باتری را نشان می دهد. چقدر به سرعت نیاز به تعویض باتری است؟

این هشدار قبل از رسیدن باتری به آستانه حفظ بحرانی ظاهر می شود که به طور معمول بسته به سن باتری و دمای کابینت، روزها تا هفته ها برای ادامه کار اجازه می دهد.منتظر نباش. جایگزین باتری با کنترل کننده روشن به طوری که محتوای SRAM از طریق تبادل باتری حفظ می شود.

س3: پس از نصب یک ماژول جدید، دستگاه خطا های پارامتر را نشان می دهد و تمام جابجایی ها صفر هستند. آیا این طبیعی است؟

بله یک ماژول جدید با SRAM خالی می آید. تمام پارامترها، جابجایی ابزار و مختصات کار باید از نسخه پشتیبان گرفته شده قبل از حذف ماژول بازیابی شوند.این نتیجه ای است که انتظار می رود و نشان می دهد که چرا باید قبل ازنه بعد از اينکه ماژول کاملاً شکست بخوره

سوال 4: آیا A20B-2902-0501 (8 MB FROM) می تواند جایگزین A20B-2902-0341 (4 MB FROM) در سری 16-C شود؟

نه بدون تأیید. تصویر نرم افزار بارگذاری شده باید برای ظرفیت FROM ماژول اندازه گیری شود و کنترل کننده باید از نوع 8 MB پشتیبانی کند.قبل از جایگزینی یک ظرفیت متفاوت، برای گزینه های ماژول FROM سازگار، از مستندات نگهداری سری 16-C استفاده کنید..

سوال 5: داده های SRAM در طول قطع برق از دست رفته است، حتی اگر باتری خوب آزمایش شده باشد. چه چیز دیگری می تواند این مشکل را ایجاد کند؟

علل احتمالی با یک سلول باتری تایید شده خوب: یک اتصال شکسته در مدار پشتیبان باتری ماژول ( ولتاژ سلول درست است اما مسیر مدار باز است) ،یک افت قدرت فوق العاده سریع که منبع تغذیه SRAM را به زیر ولتاژ بازداشت سریع تر از باتری پاسخ می دهد، یا اختلال فیزیکی در اتصال در طول قطع بررسی تماس های اتصال ماژول و اتصال های جوش در مدار باتری.
