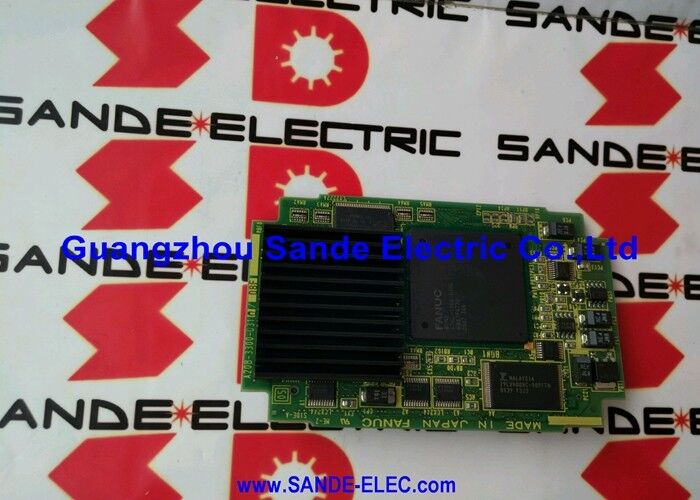

1 عدد فانوک استفاده شده A20B-2902-0490 آزمایش شده A20B29020490 A2OB-29O2-O49O

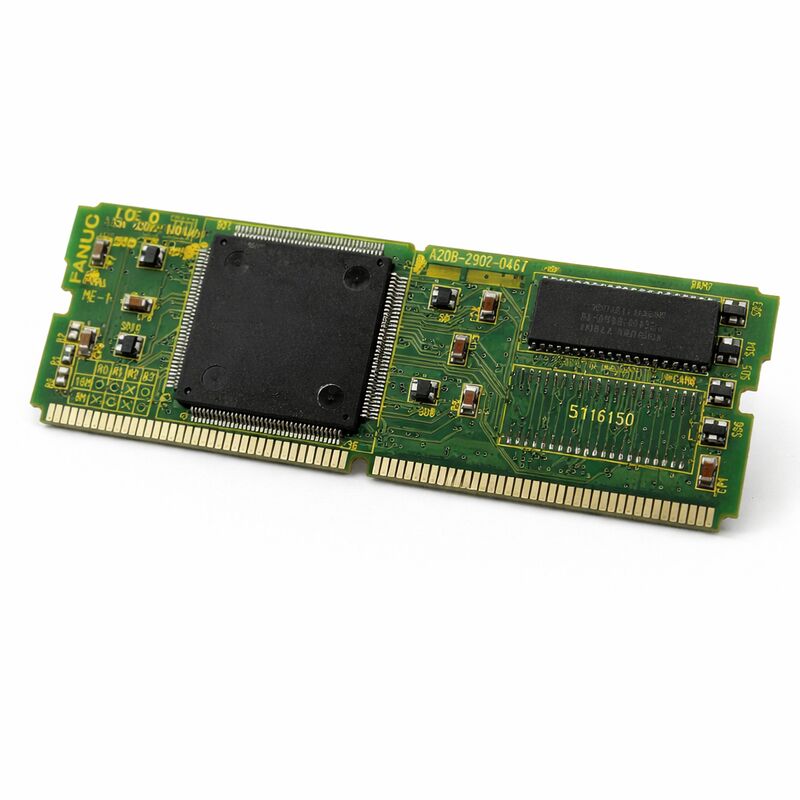

FANUC A20B-2902-0490 | ماژول کنترل CRT HSSB — سری 16-C / 18-C، ساخت ژاپن

شماره قطعه: A20B-2902-0490

سازنده: FANUC Corporation (ژاپن)

نوع محصول: ماژول کنترل CRT HSSB (برد دختر باس سریال پرسرعت)

سری برد: A20B-2902

سیستم‌های سازگار: FANUC سری 16-C، 18-C و سازگار

مرور کلی

A20B-2902-0490 ماژول کنترل CRT HSSB برای سیستم‌های CNC FANUC سری 16-C و 18-C است. HSSB مخفف High-Speed Serial Bus (باس سریال پرسرعت) است — معماری ارتباطی که FANUC برای اتصال واحد کنترل CNC به دستگاه‌های جانبی از جمله نمایشگر CRT استفاده می‌کرد.

این ماژول رابطی است که این اتصال را برقرار می‌کند. این ماژول مستقیماً روی برد CPU اصلی کنترلر سری 16/18 مدل C نصب می‌شود و مسیر سیگنال بین پردازنده CNC و سیستم نمایشگر را مدیریت می‌کند.

بدون این برد، عملکرد نمایشگر CRT وجود نخواهد داشت.

CNC ممکن است به صورت داخلی کار کند، اما نمایشگر پنل اپراتور داده‌ای دریافت نخواهد کرد یا صفحه CNC را به درستی نمایش نخواهد داد. در سیستم‌هایی که با مانیتور CRT پیکربندی شده‌اند، این برد سخت‌افزاری است که به اپراتور امکان می‌دهد آنچه را که CNC انجام می‌دهد ببیند.

سری A20B-2902 خانواده بردهای دختر پلاگین FANUC برای پلتفرم CPU اصلی سری 16/18 است.

نوع -0490 به طور خاص خروجی باس سریال پرسرعت به CRT را مدیریت می‌کند. این ماژول قابلیت ارتباط نمایشگر را بدون نیاز به برد رابط نمایشگر جداگانه در رک کنترلر به کنترلر می‌آورد — عملکرد از طریق این ماژول پلاگین در برد CPU اصلی ادغام شده است.

مشخصات کلیدی

HSSB — معماری ارتباط نمایشگر

کنترلرهای CNC سری i و سری C اولیه FANUC، الکترونیک کنترل را از واحد نمایشگر و MDI جدا می‌کردند.

این دو واحد از طریق یک باس سریال پرسرعت به جای روش‌های رابط موازی قدیمی‌تر متصل می‌شدند. HSSB استاندارد این اتصال در پلتفرم سری 16/18 بود.

این امر اجازه می‌داد تا یک کابل واحد داده‌های نمایشگر، ورودی صفحه کلید و سیگنال‌های کنترلی را بین کنترلر و ایستگاه اپراتور حمل کند.

A20B-2902-0490 سخت‌افزار سمت کنترلر را برای این باس فراهم می‌کند. در سمت واحد نمایشگر، یک برد رابط یا مدار مطابق، داده‌های سریال ورودی را پردازش کرده و CRT را راه‌اندازی می‌کند. دو انتهای لینک HSSB باید سازگار باشند.

جایگزینی فقط ماژول سمت کنترلر در حالی که سخت‌افزار سمت نمایشگر معیوب است، عملکرد نمایشگر را بازیابی نخواهد کرد و بالعکس.

رویکرد باس سریال، پیچیدگی سیم‌کشی را در مقایسه با رابط‌های نمایشگر موازی کاهش داد.

همچنین مقداری جداسازی الکتریکی بین واحد CRT ولتاژ بالا و الکترونیک کنترلر CNC فراهم می‌کرد — مزیتی در محیط‌های کابینتی که کنترلرهای ماشین ابزار در آن‌ها کار می‌کنند.

عملکرد نمایشگر متن و گرافیک CRT

در کنترلرهای سری 16-C و 18-C، نمایشگر نقش‌های متعددی را ایفا می‌کند. وضعیت CNC، برنامه فعال، موقعیت محورها، پارامترها، هشدارها و نمایش مسیر ابزار گرافیکی را در صورت نصب گزینه نمایش می‌دهد.

تمام این محتوای صفحه از طریق لینک HSSB که توسط A20B-2902-0490 مدیریت می‌شود، از پردازنده CNC به CRT جریان می‌یابد.

نمایش متن، پایه است.

CNC به طور مداوم داده‌های صفحه را که وضعیت نمایش فعلی را نشان می‌دهد ارسال می‌کند — منوها، مقادیر پارامترها، متن هشدار، خوانش موقعیت.

ماژول رابط CRT در انتهای نمایشگر این داده‌ها را به صورت کاراکترها و اعداد قابل مشاهده روی صفحه نمایش می‌دهد.

بدون ماژول HSSB در سمت کنترلر که این جریان داده را تولید می‌کند، نمایشگر هیچ چیزی دریافت نمی‌کند.

توابع گرافیکی — اگر سیستم با نمایش مسیر ابزار گرافیکی یا سایر صفحات حالت گرافیکی پیکربندی شده باشد — نیز از طریق همین لینک HSSB مسیریابی می‌شوند. ماژول سمت کنترلر هر دو داده متن و گرافیک را طبق تعریف نرم‌افزار CNC مدیریت می‌کند.

طراحی و نصب پلاگین

A20B-2902-0490 مستقیماً روی برد CPU اصلی کنترلر سری 16/18 مدل C نصب می‌شود. این ماژول از رابط استاندارد برد دختر SMD سری A20B-2902 استفاده می‌کند.

برد از طریق یک سوکت اختصاصی روی PCB CPU اصلی متصل می‌شود و نیازی به کابل‌کشی جداگانه در داخل کابینت کنترلر ندارد.

این رویکرد ادغام، سیم‌کشی داخلی کنترلر را حداقل نگه می‌دارد.

کل عملکرد خروجی HSSB در برد دختر خودکفا است.

اگر برد خراب شود، ماژول بدون ایجاد اختلال در بردهای دیگر کنترلر برداشته و تعویض می‌شود.

PCB CPU اصلی، ماژول‌های حافظه، ماژول PMC و سایر بردهای دختر دست نخورده باقی می‌مانند.

پس از نصب، معمولاً نیازی به پیکربندی مجدد نرم‌افزار نیست — برد یک عملکرد سخت‌افزاری را فراهم می‌کند که نرم‌افزار CNC انتظار دارد در یک سیستم به درستی پیکربندی شده وجود داشته باشد.

سوالات متداول

س1: نمایشگر CRT هنگام روشن شدن خاموش است. سایر عملکردهای CNC عادی به نظر می‌رسند. آیا A20B-2902-0490 مقصر است؟

نمایشگر خاموش با عملکرد عادی CNC سازگار با خرابی ارتباط HSSB است — یا ماژول سمت کنترلر (این برد) یا رابط سمت نمایشگر معیوب شده است.

ترتیب تشخیص تعویض: تأیید کنید که واحد CRT خود روشن می‌شود (نشانگرها یا نور پس‌زمینه خود را دارد)، سپس کابل HSSB را برای آسیب یا اتصالات شل در هر دو انتها بررسی کنید.

اگر کابل و واحد نمایشگر بررسی شدند، A20B-2902-0490 مظنون اصلی می‌شود.

س2: نمایشگر کاراکترهای نامفهوم یا صفحات ناقص را نشان می‌دهد. آیا ماژول HSSB می‌تواند باعث این امر شود؟

خروجی نمایشگر نامفهوم یا ناقص نشان‌دهنده داده‌های خراب در لینک سریال است. این می‌تواند از فرستنده (A20B-2902-0490)، کابل (نویزگیری، هادی‌های آسیب‌دیده) یا گیرنده در انتهای نمایشگر ناشی شود.

با کابل شروع کنید — کابل‌های HSSB در محیط‌های ماشین ابزار در کانکتورها و در طول بخش‌های انعطاف‌پذیر دچار سایش مکانیکی می‌شوند. کابل آسیب‌دیده دقیقاً این علامت را ایجاد می‌کند.

قبل از نتیجه‌گیری مبنی بر معیوب بودن ماژول، کابل را تعویض یا تست کنید.

س3: ماژول تعویض شد و نمایشگر کار می‌کند، اما فقط در حالت متن — نمایش مسیر ابزار گرافیکی وجود ندارد. آیا این به خاطر برد است؟

نمایش مسیر ابزار گرافیکی نیاز به بارگذاری و فعال‌سازی گزینه مناسب FANUC در نرم‌افزار دارد.

ماژول HSSB مسیر ارتباط فیزیکی را برای تمام محتوای نمایشگر فراهم می‌کند، اما گزینه نمایش گرافیکی باید به طور جداگانه در FROM CNC بارگذاری شده و از طریق پارامترها فعال شود.

گزینه گرافیکی گمشده یا غیرفعال دقیقاً این علامت را مستقل از سخت‌افزار نمایشگر ایجاد می‌کند.

س4: آیا تمام نسخه‌های A20B-2902-0490 قابل تعویض هستند؟

پسوندهای نسخه در بردهای دختر FANUC (مانند /01A، /02A) نشان‌دهنده بازبینی‌های تولیدی هستند که ممکن است تغییرات تولید یا قطعات را برطرف کنند. در بیشتر موارد، نسخه‌های بعدی با نسخه‌های قبلی سازگار هستند.

با این حال، اگر یک نسخه خاص در مستندات سرویس دستگاه ذکر شده است، مگر اینکه خلاف آن تأیید شود، از آن نسخه استفاده کنید.

پسوند /02A که در برخی لیست‌های محصول ذکر شده است، نشان‌دهنده یک نسخه خاص در این خانواده شماره قطعه است.

س5: دستگاه سری 16-C به خوبی کار می‌کرده است. نمایشگر CRT شروع به سوسو زدن کرد و سپس خاموش شد. قبل از تعویض ماژول HSSB چه مواردی باید بررسی شوند؟

نمایشگری که از سوسو زدن به خاموشی تخریب می‌شود، معمولاً بیشتر یک نقص در واحد نمایشگر (پیری لوله CRT، خرابی اینورتر، یا خرابی منبع تغذیه در نمایشگر) یا نقص کابل است تا خرابی ماژول HSSB در کنترلر.

ماژول HSSB یا کار می‌کند یا نمی‌کند — تخریب تدریجی مشخصه بردهای رابط دیجیتال نیست.

ابتدا منبع تغذیه واحد نمایشگر و وضعیت لوله CRT را بررسی کنید.
