استفاده شده FANUC A20B-2902-0470 A20B29020470 A2OB-29O2-O47O

FANUC A20B-2902-0470

شماره بخش:A20B-2902-0470

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:پنل کنترل لمسی ماژول PCB

مجموعه تخته:A20B-2902

کاربرد:FANUC CNC Control Systems Operator Interface (فانوک سیستم های کنترل CNC)

مرور کلی

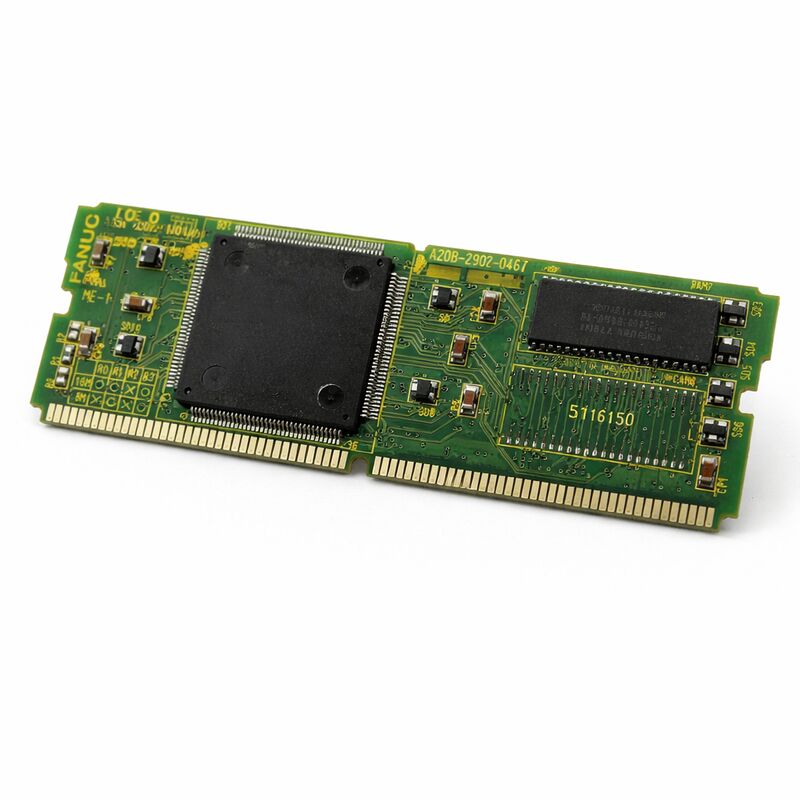

A20B-2902-0470 یک ماژول کنترل پنل لمسی PCB از سری A20B-2902 FANUC است.

این یکپارچه کننده مدارهای حساسی لمسی و کنترل منطق است که تعامل اپراتور را از طریق یک رابط صفحه لمسی در سیستم های کنترل CNC FANUC امکان پذیر می کند.

این برد لایه سخت افزاری است که تماس انگشت را روی صفحه نمایش به یک دستور تبدیل می کند که کنترل کننده CNC می تواند بر روی آن عمل کند.

رابط های پانل لمسی در ابزارهای ماشینکاری CNC به یک هدف عملی فراتر از راحتی می پردازند.

یک اپراتور که در حال حرکت بر روی منوهای پیچیده، ورودی پارامترها، یا تأیید عملیات در یک صفحه لمسی است، در بسیاری از سناریوها سریعتر از یک کیبورد سنتی کار می کند.

FANUC قابلیت صفحه لمسی را به سیستم عامل های CNC خود معرفی کرد تا از این سبک تعامل پشتیبانی کند، و A20B-2902-0470 PCB است که این امکان را در سیستم هایی که از آن استفاده می کنند فراهم می کند.

هیئت مدیره با پردازنده کنترل CNC ارتباط برقرار می کند، داده های رویداد لمسی را که نرم افزار CNC به عنوان دستورات اپراتور تفسیر می کند را منتقل می کند.

سنسور لمسی فیزیکی (به طور معمول یک پوشش مقاومتی یا ظرفیتی بر روی صفحه نمایش) به این برد متصل می شود.

منطق کنترل هیئت مدیره لمس را تشخیص می دهد، داده های مختصات را پردازش می کند و آن را از طریق رابط ارتباطی خود به CNC ارسال می کند.

مشخصات کلیدی

تکنولوژی پنل لمسی در محیط های CNC

محیط های ابزار ماشین CNC، خواسته های خاصی را برای هر جزء رابط ایجاد می کنند.

ارتعاش از ساختار ماشین، تغییرات دما از فرآیند ماشینکاری و از چرخه حرارتی در محفظه، مه خنک کننده،و آلودگی کلی یک کارگاه فعال همه بر دوام تجهیزات تاثیر می گذارد..

یک پنل لمسی PCB برای استفاده CNC باید به طور قابل اعتماد در این شرایط کار کند، نه فقط در تنظیمات آزمایشگاهی کنترل شده.

A20B-2902-0470 برای این محیط طراحی شده است. قطعات CNC FANUC برای وظیفه صنعتی طراحی شده اندمقاومت به سر و صداهای الکتریکی تولید شده توسط درایوهای سرو و تقویت کننده های اسپندلی که همان محفظه را به اشتراک می گذارند، و عملکرد قابل اعتمادی در فواصل طولانی خدمات معمول از ابزار ماشین CNC.

رابط لمسی، ورودی های صفحه کلید را بر روی پنل اپراتور تکمیل یا جایگزین می کند.پنل لمسی شامل توابع است که در غیر این صورت نیاز به حرکت از طریق منوهای صفحه کلید دارند.ورودی پارامتر، ناوبری صفحه نمایش و فعال سازی کلید نرم می توانند از طریق سطح لمسی اداره شوند.

A20B-2902-0470 سخت افزاری است که از تمام این تعاملات پشتیبانی می کند.

مسیر سیگنال ✓ لمس به سی ان سی

وقتی یک اپراتور به سطح صفحه نمایش دست می زند، سنسور لمسی تماس را تشخیص می دهد.

سنسور سیگنال مربوط به مختصات لمس را تولید می کند.

این سیگنال به A20B-2902-0470 touch panel control module PCB می رسد، که داده های سنسور خام را به یک مقدار مختص قابل استفاده تبدیل می کند.

هیئت مدیره داده های لمس پردازش شده را به پردازنده کنترل CNC منتقل می کند.

نرم افزار CNC مختصات لمسی را به عناصر رابط صفحه نمایش قابل مشاهده در آن لحظه بر روی صفحه نمایش نقشه می کشد.

تابع مناسب فعال می شود همان تابع که با فشار دادن کلید فیزیکی مربوطه فعال می شود اگر یکی وجود داشته باشد.

این مسیر باید به اندازه کافی قابل اعتماد و سریع باشد که اپراتور هیچ تاخیر قابل توجهی بین لمس و پاسخ را تجربه نکند.

طراحی HMI صنعتی زمان پاسخ را هدف قرار می دهد که احساس طبیعی تعامل مستقیم را حفظ می کند.

تاخیر یا لمس های از دست رفته اعتماد به رابط و جریان کار آهسته را تضعیف می کنند. A20B-2902-0470 برای برآورده کردن این الزامات پاسخ در سیستم های پشتیبانی شده طراحی شده است.

عیب شناسایی Touch Panel PCB vs. Display Faults

هنگامی که یک رابط صفحه لمسی غیر پاسخگو یا ناهنجار می شود، خطا می تواند از چندین مکان ایجاد شود: پوشش سنسور لمسی، کابل متصل به سنسور به صفحه کنترل،A20B-2902-0470 PCB، یا پیکربندی نرم افزار CNC برای رابط لمسی.

تشخیص اینکه کدام جزء مسئول است قبل از سفارش قطعات از هزینه های غیرضروری جلوگیری می کند.

یک پنل لمسی کاملا بی پاسخ با تمام عملکردهای نمایش نورمال به PCB یا مسیر اتصال آن اشاره دارد.

یک پاسخ لمس نامنظم یا منحرف ٬٬ لمس هایی که در موقعیت های نادرست ثبت می شوند ٬٬ اغلب سنسور لمسی خود را پیر می کند یا آسیب های فیزیکی را تحمل می کند.

آسیب قابل مشاهده به سطح صفحه نمایش (خدش، تغییر شکل، ورودی رطوبت) باید تشخیص را به پوشش سنسور، نه PCB کنترل، هدایت کند.

قبل از اینکه بورد شکست بخورد، اتصالات کابل را از سنسور لمسی به A20B-2902-0470 تایید کنید.

لرزش در محیط ماشین به تدریج کانکتورها را باز می کند.

یک کانکتور که در زمان نصب امن بود ممکن است سال ها بعد تماس متناوب ایجاد کند.

سوالات عمومی

س1: پنل لمسی به درستی کار می کرد و پس از بروزرسانی نرم افزار CNC کاملاً پاسخ نمی داد.

اگر پنل لمسی پس از بروزرسانی جواب نداد،علت احتمالی تر یک پارامتر پیکربندی برای رابط لمسی است که در طول فرآیند به روزرسانی تغییر کرده یا تنظیم مجدد شده است..

تنظیمات پیکربندی پنل لمسی CNC را چک کنید و تایید کنید که با تنظیمات قبلی مطابقت دارند.

اگر پارامترها درست باشند و لمس غیرفعال باقی بماند، پس سخت افزار را بررسی کنید.

س2: فقط بخشی از سطح لمسی پاسخ می دهد. ناحیه راست بالا صفحه نمایش هیچ پاسخ لمسی تولید نمی کند. آیا این PCB یا سنسور است؟

خرابی جزئی در یک منطقه مشخص از سطح لمسی بیشتر از یک خطای PCB از خطای پوشش سنسور است.

PCB سیگنال ها را از کل سنسور پردازش می کند. یک خطای PCB به طور معمول منجر به شکست کامل یا رفتار نامنظم در سراسر سطح می شود نه یک منطقه مرده خاص.

پوشش را برای آسیب های فیزیکی در ناحیه غیر پاسخگو بررسی کنید.

س3: صفحه نمایش لمسی PCB جایگزین شد. لمس در حال حاضر پاسخ می دهد، اما لمس ها به طور مداوم از هدف مورد نظر تغییر می کنند. چه چیزی باعث این می شود؟

لمس کردن بعد از تعویض نشان می دهد که پنل لمسی نیاز به کالیبراسیون برای صفحه نمایش نصب شده دارد.

روش کالیبراسیون، فضای مختصات سنسور لمسی را به مختصات پیکسل نمایش می دهد.

اگر کالیبراسیون پس از نصب انجام نشده باشد، یا اگر داده های کالیبراسیون از صفحه قبلی به درستی به صفحه جدید اعمال نشود، پاسخ لمس آفست نتیجه مورد انتظار است.

روش کالیبراسیون لمسی را از منوی تشخیصی یا تنظیم CNC اجرا کنید.

س4: آلودگی خنک کننده چگونه بر روی پنل لمسی و این PCB تاثیر می گذارد؟

خنک کننده روی سطح صفحه نمایش به طور موقت پاسخ لمسی ظرفیت را مختل می کند و می تواند باعث لمس های نامنظم روی سطوح لمسی مقاوم شود.

خنک کننده ای که به مجمع صفحه نمایش نفوذ می کند و به وصل کننده های کابل حسگر لمسی می رسد، یک مسیر هدایت ایجاد می کند که سیگنال های لمسی نادرست مداوم را تولید می کند.

خنک کننده ای که به PCB A20B-2902-0470 برسد می تواند باعث شارژ بر روی صفحه شود.

تایید کنید که بسته بندی پنل اپراتور سالم است و قبل از رسیدگی به نقص های سخت افزاری پنل لمسی که ناشی از آلودگی است، هر گونه گازکت یا مهر آسیب دیده را جایگزین کنید.

س5: آیا A20B-2902-0470 را می توان اگر تنها یک قطعه روی تخته خراب شده باشد تعمیر کرد؟

تعمیرات سطح قطعات زمانی امکان پذیر است که قطعات شکست خورده شناسایی و منبع شوند.

شکست های متداول واحد در برد های رابط HMI شامل دستگاه های محافظت از ورودی آسیب دیده از تخلیه الکترواستاتیک، تماس های وصل کننده شکست خورده، و خازن های جدا کننده تخریب شده است.

نقص در IC های رابط خصوصی FANUC عموماً در سطح قطعات قابل تعمیر نیستند.

یک تکنسین ماهر که با تخته های HMI FANUC آشنا است می تواند پس از بازرسی قابلیت تعمیر را ارزیابی کند.
