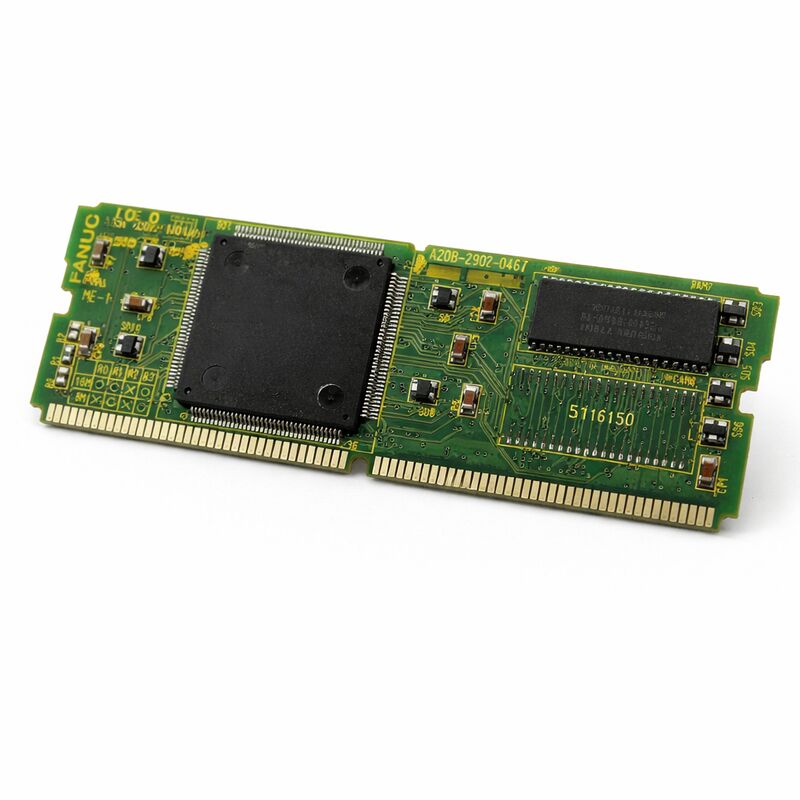

FANUC PC BOARD A20B-2902-0461 A20B29020461 A2OB-29O2-O461

FANUC A20B-2902-0461 ∙ 8MB DRAM سیستم رم ماژول ∙ سری 16-C / 18-C CNC، متوقف شده، ژاپن منشاء

شماره بخش:A20B-2902-0461

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول حافظه DRAM (SMD daughter board)

ظرفیت:8 MB

نوع حافظه:DRAM (RAM پویا)

سیستم های سازگار:FANUC سری 16-C، 18-C CNC

وضعیت:تولید توسط سازنده متوقف شده است

مرور کلی

A20B-2902-0461 یک ماژول RAM سیستم DRAM 8MB برای کنترل کننده های CNC سری 16-C و 18-C FANUC است.این یک SMD فشرده است (تکنولوژی نصب سطح) صفحه دختر که به طور مستقیم به یک سوکت تعیین شده در PCB کنترل کننده اصلی وصل می شود، که حافظه دسترسی تصادفی پویا را فراهم می کند که کنترل کننده برای تمام عملیات سیستم در زمان واقعی در طول کار ماشین استفاده می کند.

کنترل کننده های FANUC سری 16-C و 18-C نشان دهنده یک نسل بالغ از سیستم عامل های CNC متوسط بودند که در طول دوره تولید خود در مراکز چرخاندن و مراکز ماشینکاری به طور گسترده ای استفاده می شدند.

16-C به کاربردهای چرخاندن و فریز چند محوری خدمت می کرد؛ 18-C مراکز تراش ماشینی فشرده را هدف قرار می داد که نیاز به کنترل هماهنگ چند محوری قوی داشتند.

هر دو کنترل کننده برای اجرای برنامه های CNC، پردازش منطق نردبان PMC، بافر داده برای کنترل سرو و پیچ و تمام محاسبات زمان اجرا به حافظه سیستم DRAM وابسته بودند.A20B-2902-0461 ماژول DRAM 8MB خاص است که این حافظه را فراهم می کند.

DRAM حافظه ای ناپایدار است که برای حفظ محتوای آن نیاز به چرخه های به روزرسانی مداوم دارد. کنترل کننده را خاموش کنید و محتوای DRAM از بین برود.

این رفتار درست است. سیستم عامل و پارامترهای CNC در حافظه غیر قابل تغییر (FROM و SRAM باتری پشتیبانی شده) ذخیره می شوند.

DRAM داده های کاری تولید شده در طول یک چرخه ماشین را نگه می دارد: بافرهای مداخله، بافرهای ارتباطی و داده های اجرای PMC.کنترل کننده داده های مورد نیاز را از حافظه غیر قابل تغییر بارگذاری می کند و شروع به نوشتن به DRAM تازه می کند.

این ماژول توسط FANUC متوقف شده است.

واحدهای جایگزین از موجودی اضافی مورد آزمایش، تخته های حرفه ای بازسازی شده یا ماژول های اصلی تعمیر شده است.

مشخصات کلیدی

DRAM در معماری کنترل کننده CNC

سلسله مراتب حافظه یک کنترل کننده CNC برای انواع داده های مختلف به اهداف مختلفی خدمت می کند. حافظه غیر قابل تغییر Flash ROM (FROM) و SRAM باتری پشتیبانی شده محتوای خود را در هنگام خاموش شدن برق حفظ می کند.

این نرم افزار سیستم CNC، برنامه های قطعات، پارامترها، داده های جابجایی ابزار، و نردبان PMC را در بر می گیرد. این داده ها باید چرخه های قدرت را زنده نگه دارند.

در این سلسله مراتب، DRAM جایگاهی متفاوت دارد.

این دستگاه سریع، متراکم و ارزان قیمت است اما ناپایدار است. نرم افزار عملیاتی CNC از DRAM به عنوان سکریچ پد کار می کند.محاسبات مداخله داده های موقعیت را برای هر محور در هر چرخه سرو تولید می کنداطلاعات فرمان اسپيندل با بافريده شدن داده هاي ارتباطي PMC مبادله شده

ارتباط با دستگاه های I/O شامل مدیریت بافر است.

تمام این داده های میانگین و گذرا در طول کار ماشین در DRAM زندگی می کنند.

نرم افزار سیستم تخصیص DRAM را مدیریت می کند و به طور خودکار به روز می شود.

عامل و تکنسین تعمیر و نگهداری به طور معمول از عملکرد DRAM آگاه نیستند تا زمانی که شکست بخورد. هنگامی که DRAM شکست بخورد، سیستم از طریق روال های خود آزمایشی حافظه خود را تشخیص می دهد.

شایع ترین آژیر یک خطای برابری است: کنترل کننده تشخیص می دهد که داده های خوانده شده از یک آدرس DRAM با بیت برابری نوشته شده با داده ها مطابقت ندارد.

این آژیر در زمان روشن شدن در طول آزمایش حافظه کنترل کننده یا گاهی اوقات در طول کار اگر یک سلول به طور متناوب تحت فشار حرارتی خراب شود ظاهر می شود.

هشدارهای خطای برابر و تصمیم جایگزین

یک آژیر خطای برابری DRAM یک شاخص قابل اعتماد از خرابی ماژول حافظه است. کنترل کننده های سری i / C FANUC در طول شروع روشن شدن حافظه آزمایش می کنند. اگر ماژول DRAM در این آزمایش شکست بخورد،هشدار تولید می شود و کنترل کننده نمی تواند به حالت کار عادی خود ادامه دهد..

ماشین نمی تواند دویدن، برنامه ریزی و یا اجرا شود تا زمانی که نقص اصلاح شود.

خطاهای پارتی متناوب خطاهایی که گاهی اوقات در طول کار ظاهر می شوند اما به طور مداوم در زمان روشن شدن نشان می دهد که یک سلول DRAM حاشیه ای وجود دارد.سلول ممکن است آزمایش روشن شدن را زمانی که ماژول سرد است، پشت سر بگذارد.، اما در طول کار به عنوان ماژول گرم می شود شکست می خورند.

این وابستگی حرارتی یک الگوی رایج پیری DRAM است. اگر خطای برابری فقط پس از اینکه کنترل کننده برای مدتی اجرا شده است ظاهر شود، این حالت شکست حرارتی احتمال دارد.

قبل از تعویض ماژول، پشتیبان گیری کامل از داده های CNC ضروری است.

در حالی که خود DRAM ناپایدار است و حاوی داده های ذخیره شده دائمی نیست، فرآیند تعویض ماژول نیاز به باز کردن کنترل کننده و دستکاری صفحه اصلی دارد.

هر گونه اختلال تصادفی در اتصالات SRAM با باتری یا صفحه اصلی می تواند باعث از دست دادن داده ها از حافظه غیر ناپایدار شود.

تمام برنامه ها، پارامترها، نردبان PMC و داده های ابزار را قبل از شروع هر کار به یک کامپیوتر یا دستگاه ذخیره سازی USB پشتیبان گیری کنید.

ساخت و نگهداری SMD

A20B-2902-0461 از ساخت سطح نصب استفاده می کند. تراشه های DRAM و تمام اجزای مرتبط مستقیماً بر روی سطح صفحه کوچک نصب می شوند ، بدون اجزای سوراخ.

این رابط از نظر مکانیکی به اندازه یک اتصال لبه بزرگ قوی نیست ‬ این می تواند با عدم تراز یا قرار دادن اجباری آسیب ببیند.

صفحه را از لبه های آن بگیرید. هرگز سطوح قطعات یا تماس های اتصال را لمس نکنید.

استفاده از اقدامات احتیاطی ضد استاتیک در تمام زمان یک رویداد ESD در طول دستکاری می تواند به سلول های DRAM آسیب برساند که سپس به طور متناوب در حال کار شکست می خورند،همان علائم خطای برابر را ایجاد می کند که جایگزینی برای درمان آن طراحی شده بود.

قبل از فشار دادن تخته به سوکتش، کنتاکتور رو دقت کنید.

اگر تخته به طور کامل فعال نباشد، کنترل کننده ممکن است روشن شود اما خطاهای ارتباطی یا آلارم های حافظه غیر منتظره ای را که با وضعیت واقعی تخته مطابقت ندارد، گزارش دهد.

سوالات عمومی

Q1: CNC در هنگام روشن شدن یک آلارم خطای برابری DRAM را نشان می دهد. آلارم به طور مداوم در هر راه اندازی ظاهر می شود. چقدر می توانیم مطمئن باشیم که A20B-2902-0461 است؟

یک خطای تعادل ثابت در هر زمان روشن شدن یک شاخص قوی از یک ماژول DRAM شکست خورده است.

حافظه کنترل کننده در هر بار که روشن می شود، همان آزمایش را انجام می دهد و سلول شکست خورده هر بار در همان آزمایش شکست می خورد.

قبل از سفارش جایگزینی، ماژول و سوکت آن را برای هرگونه آلودگی یا آسیب فیزیکی به صورت بصری بررسی کنید.

اگر هیچکدام از آنها پیدا نشده باشد، ماژول داخلی شکست خورده و نیاز به تعویض دارد.

سوال2: آژیر پارتی تنها پس از اینکه دستگاه حدود 30 دقیقه در حال اجرا بود ظاهر می شود. چرخه قدرت آن را به طور موقت پاک می کند. چه اتفاقی می افتد؟

این یک شکست کلاسیک DRAM در حالت حرارتی است. سلول های ماژول حاشیه ای هستند. آنها از آزمون روشن شدن سرد عبور می کنند اما با گرم شدن دستگاه در طول کار، خطاهای زمانبندی را ایجاد می کنند.ویژگی های تازه شدن سلول با افزایش دمای هوا کاهش می یابد، و در نهایت داده های خوانده شده با برابری نوشته شده مطابقت ندارد.

خاموش کردن باعث خنک شدن ماژول می شود و اجازه می دهد تا دوباره ازمایش سرد را پشت سر بگذارد. ماژول شکست می خورد و نیاز به تعویض دارد.

با این شرایط کار را ادامه ندهید ️ یکپارچگی داده ها در هنگام ماشینکاری نمی تواند تضمین شود وقتی DRAM از نظر حرارتی ناپایدار است.

سوال 3: پشتیبان گیری قبل از جایگزینی ماژول انجام شده است. پس از نصب A20B-2902-0461 جایگزین، آیا نیاز به بارگذاری مجدد داده ها وجود دارد؟

خود ماژول DRAM حاوی داده های مداوم نیست پارامترهای ذخیره شده در SRAM باتری پشتیبانی شده ممکن است خراب شود.

پس از نصب، بررسی کنید که تمام پارامترها، جابجایی ابزار و داده های PMC با بررسی مقادیر کلیدی در برابر نسخه پشتیبان سالم هستند.

اگر هر یک از مقادیر نادرست باشد یا پس از راه اندازی مجدد آلارم ظاهر شود، از پشتیبان بازیابی کنید.

سوال 4: آیا در سری A20B-2902 ماژول های DRAM 8MB دیگری وجود دارد که می تواند جایگزین -0461 در سری 18-C شود؟

سری A20B-2902 شامل چندین نوع DRAM 8MB است که با نسل های مختلف کنترل کننده و پیکربندی سوکت های صفحه اصلی مطابقت دارد. -0461 برای سیستم عامل های سری 16-C و 18-C خاص است.

انواع دیگر در همان سری (مانند -0630 برای 16i/18i) از ابعاد مختلف صفحه، پیکربندی کانکتور یا مشخصات DRAM استفاده می کنند.

آنها بدون مطابقت تایید شده قابل تعویض نیستند. همیشه شماره قطعه دقیق برای کنترل کننده نصب شده را منبع کنید.

سوال 5: آیا امکان تعمیر A20B-2902-0461 در سطح قطعات به جای جایگزینی کل تخته وجود دارد؟

تراشه های DRAM قطعات اولیه هستند و یک تکنسین تعمیر صفحه کاربری ماهر گاهی اوقات می تواند تراشه های خاص شکست خورده را در یک ماژول DRAM شناسایی و جایگزین کند.این که آیا این عملی است بستگی به نوع بسته تراشه و در دسترس بودن یک جزء تطابق.

در صفحه های نصب سطح، تعویض تراشه نیاز به تجهیزات دقیق SMT دارد.

اگر یک سرویس تعمیر واجد شرایط یک ماژول تعمیر شده آزمایش شده را با گارانتی ارائه دهد، این یک جایگزین مناسب و مقرون به صرفه برای تهیه یک نسخه اصلی اضافی آزمایش شده است.
