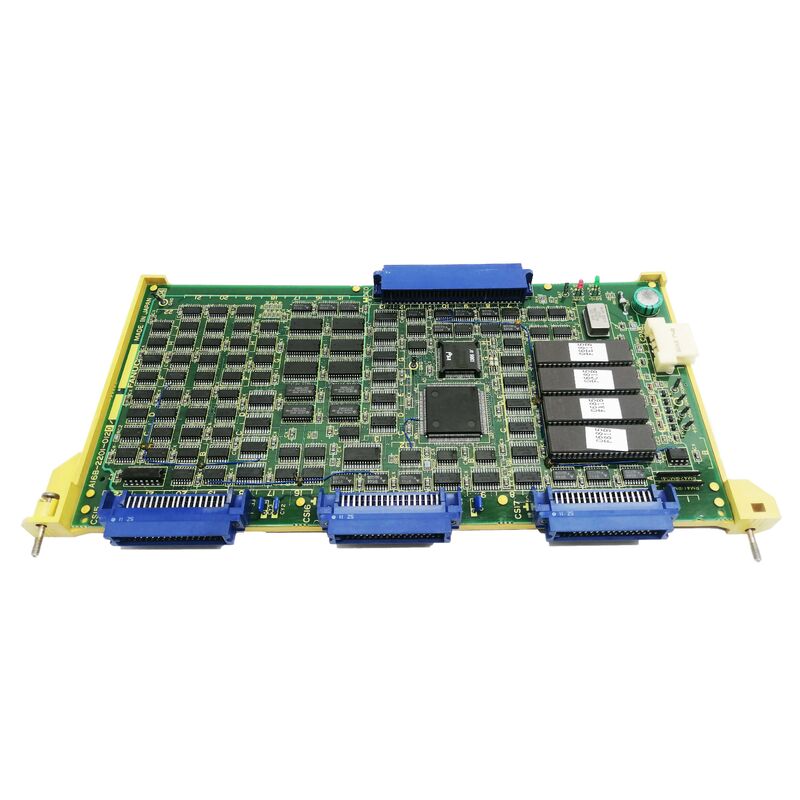

A16B-1310-0380 برد PCB Fanuc A16B13100380 AI6B-I3IO-O38O

A16B-1310-0380 | پنل اپراتور FANUC I/O PCB نوع A - رابط اپراتور CNC / سری A16B-1310 / ورودی/خروجی کنترل ماشین

پنل اپراتور ورودی/خروجی - پل بین اپراتور و CNC

A16B-1310-0380 نوع A Operator Panel I/O PCB است - بردی که سخت افزار پنل فیزیکی اپراتور (دکمه ها، سوئیچ ها، کلیدهای انتخابگر، لامپ های نشانگر) را با سیستم کنترل CNC FANUC متصل می کند.

در معماری FANUC CNC، پانل اپراتور تمام نقاط کنترل دستی را خارج از صفحه کلید MDI فراهم می کند:

سوئیچ های کنترل ماشین:کلیدهای شروع چرخه، توقف تغذیه، توقف اضطراری، نادیده گرفتن اسپیندل، نادیده گرفتن تغذیه، و سوئیچ های انتخاب حالت - همگی روی صفحه جلویی پانل اپراتور نصب شده اند.

نشانگرهای حالت و لامپ وضعیت:لامپ POWER ON، LED شروع چرخه، نشانگر ALARM، چراغ کلید PROGRAM PROTECT و سایر نشانگرهای وضعیت که وضعیت فعلی دستگاه را نشان می دهد.

مولد پالس دستی (MPG / چرخ دستی):چرخ دستی برای تعیین موقعیت محور دستی از طریق پانل اپراتور وصل می شود و PCB ورودی/خروجی سیگنال پالس چرخ دستی را مدیریت می کند.

A16B-1310-0380 تمام این ورودی‌ها و خروجی‌های سیگنال فیزیکی را جمع‌آوری می‌کند - اقدامات سوئیچ اپراتور به دستورات دیجیتالی تبدیل می‌شوند که توسط PMC پردازش می‌شوند، و دستورات خروجی PMC لامپ‌های نشانگر صحیح را روشن می‌کنند.

اطلاعات کلیدی محصول

"نوع A" - نوع در خانواده ورودی/خروجی پنل اپراتور

نام "نوع A" این نوع PCB ورودی/خروجی را در خانواده برد پانل اپراتور A16B-1310 مشخص می کند. FANUC معمولاً بردهای ورودی/خروجی پانل اپراتور را در چندین نوع تولید می‌کند:

نوع A:پیکربندی استاندارد ورودی/خروجی پانل اپراتور - مجموعه پایه ورودی و خروجی را برای پانل های اپراتور ماشین ابزار CNC استاندارد ارائه می دهد.

انواع دیگر:انواع دیگر (نوع B و غیره) ممکن است ظرفیت ورودی/خروجی گسترده‌ای را برای ماشین‌هایی با سوئیچ‌ها و لامپ‌های بیشتر یا مشخصات رابط متفاوت برای پیکربندی‌های پانل مختلف فراهم کنند.

تعیین "نوع A" تضمین می کند که ظرفیت نقطه ورودی/خروجی برد و مشخصات سیگنال با مجموعه پانل اپراتور خاصی که ارائه می کند مطابقت دارد.

سناریوهای کاربردی

سوئیچ پنل اپراتور پاسخگو نیست:یک FANUC CNC خطاهای ارتباطی پانل اپراتور را ایجاد می کند - سوئیچ ها دیگر پاسخ نمی دهند و لامپ های وضعیت به روز نمی شوند. PCB A16B-1310-0380 نوع AI/O به عنوان خطا شناسایی شده است. تعویض، ارتباطات پنل اپراتور را بازیابی می کند.

تعویض برنامه ریزی شده پانل برد:یک پنل اپراتور FANUC CNC پس از سال ها استفاده از تولید تحت تعمیر و نگهداری قرار می گیرد. A16B-1310-0380 برای اطمینان از تداوم رابط اپراتور قابل اعتماد جایگزین شده است.

سوالات متداول

Q1: وقتی A16B-1310-0380 از کار می افتد چه اتفاقی می افتد - آیا هنوز هم می توان دستگاه را کنترل کرد؟

وقتی پانل اپراتور ورودی/خروجی PCB از کار می‌افتد، سوئیچ‌های پانل اپراتور فیزیکی - از جمله شروع چرخه، FEED HOLD و دکمه توقف اضطراری - دیگر نمی‌توانند با PMC ارتباط برقرار کنند. عملیات ایمن غیرممکن می شود. CNC ممکن است آلارم های I/O Link ایجاد کند. قبل از رفع عیب، دستگاه باید به حالت ایمن متوقف شود.

Q2: آیا A16B-1310-0380 (نوع A) با هر مجموعه پانل اپراتور FANUC سازگار است؟

نوع A با یک پیکربندی پانل اپراتور خاص مطابقت دارد. پانل‌های اپراتور FANUC در اندازه‌های متعدد و پیکربندی سوئیچ‌ها عرضه می‌شوند که هر کدام به نوع برد ورودی/خروجی منطبق نیاز دارند. شماره مونتاژ پانل اپراتور خاص و مستندات پانل اپراتور FANUC قابل اجرا را برای تأیید سازگاری نوع A تأیید کنید.

Q3: آیا جایگزینی A16B-1310-0380 به تغییرات پارامتر PMC نیاز دارد؟

خیر. نقشه آدرس لینک I/O PMC برای برد I/O پانل اپراتور در حافظه اصلی CNC ذخیره می شود. پس از نصب A16B-1310-0380 جایگزین، PMC ارتباط I/O Link را با استفاده از پیکربندی آدرس موجود دوباره برقرار می کند. پس از تعویض، بررسی کنید که تمام کلیدهای پانل اپراتور و لامپ ها به درستی کار کنند.

Q4: سوئیچ ها و لامپ های پانل اپراتور با A16B-1310-0380 از چه ولتاژی استفاده می کنند؟

تابلوهای ورودی/خروجی پانل اپراتور FANUC از 24VDC برای سیگنال‌های ورودی سوئیچ و سیگنال‌های خروجی لامپ استفاده می‌کنند - سطح منطقی استاندارد برای مدارهای اپراتور ماشین ابزار CNC. A16B-1310-0380 این سیگنال های 24VDC را به سطوح دیجیتال ولتاژ پایینی که در داخل CNC استفاده می شود تبدیل می کند.

Q5: آیا A16B-1310-0380 از کانال های خدمات تخصصی موجود است؟

بردهای ورودی/خروجی پانل اپراتور سری A16B-1310 توسط توزیع کنندگان متخصص FANUC از جمله FanucWorld، MRO Electric، CNC Electronics و Radwell عرضه می شوند. برای در دسترس بودن با شماره قطعه کامل A16B-1310-0380 و نام "نوع A" تماس بگیرید.
