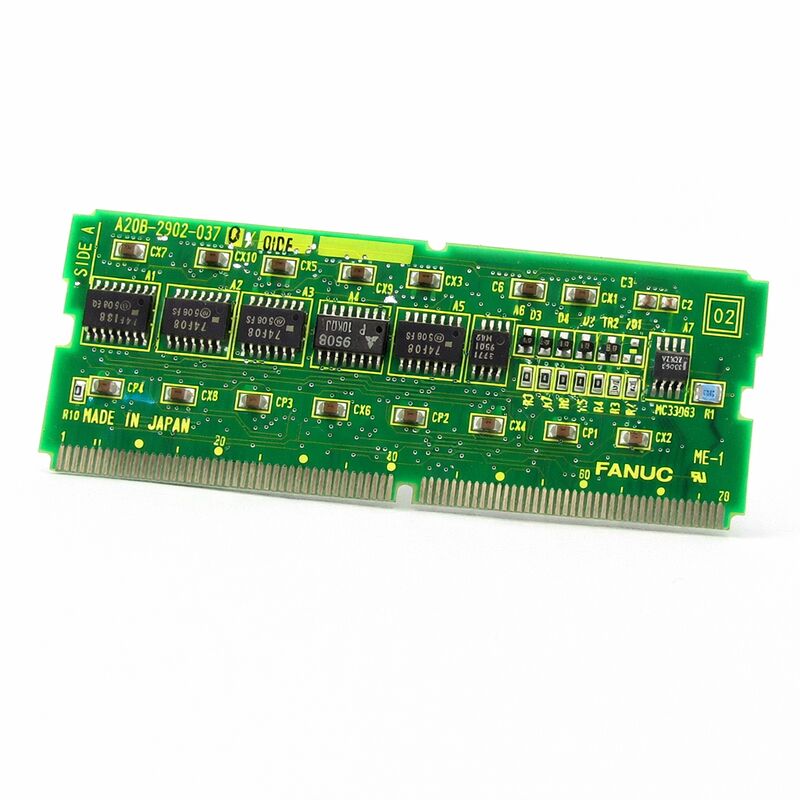

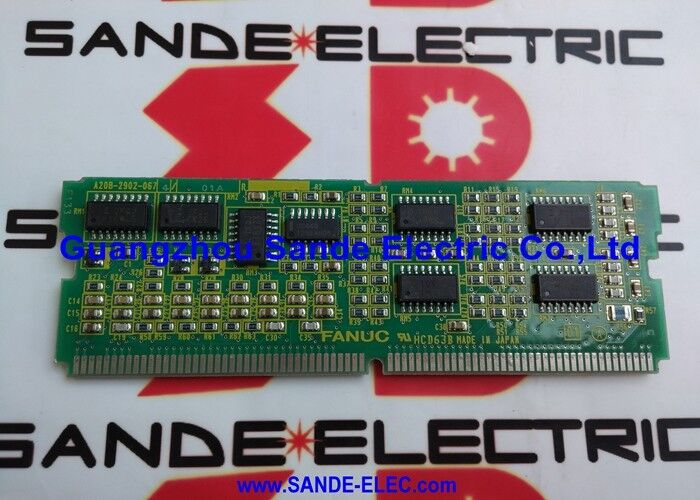

FANUC A20B-2902-0370 | ماژول حافظه PCB — سری A20B-2902، کنترلر CNC FANUC، مبدا ژاپن

شماره قطعه: A20B-2902-0370

سازنده: FANUC Corporation (ژاپن)

نوع محصول: ماژول حافظه PCB (برد دختر پلاگین SMD)

سری برد: A20B-2902

کاربرد: توسعه و ذخیره سازی حافظه کنترلر CNC FANUC

طراحی: برد دختر پلاگین SMD

مرور کلی

A20B-2902-0370 یک ماژول حافظه PCB از سری A20B-2902 FANUC است. این سری طیف گسترده ای از بردهای حافظه پلاگین SMD را پوشش می دهد که در کنترلرهای CNC FANUC برای ذخیره سازی برنامه، نگهداری پارامتر، میزبانی نرم افزار سیستم و توسعه حافظه استفاده می شود.

A20B-2902-0370 یکی از انواع خاص در این خانواده محصول است که برای برآورده کردن الزامات حافظه پلتفرم کنترلر تعیین شده خود پیکربندی شده است.

معماری کنترلرهای CNC FANUC به یک سیستم حافظه لایه ای متکی است.

حافظه غیرفرار نرم افزار و داده هایی را نگه می دارد که باید در طول چرخه های برق باقی بمانند. حافظه فرار فضای کاری را برای اجرا فراهم می کند. SRAM محافظت شده با پشتیبان، این دو را به هم پیوند می دهد - از نظر عملکرد الکتریکی فرار است، اما از طریق حفاظت باتری به طور موثر غیرفرار است.

سری A20B-2902 پیاده سازی فیزیکی ماژولار این لایه های حافظه را فراهم می کند، که هر نوع آن به پلتفرم ها و ظرفیت های خاصی خدمت می کند.

نوع -0370 در محدوده شماره قطعه ماژول های A20B-2902 که با توابع ذخیره سازی FROM و SRAM برای پلتفرم های کنترلر FANUC در محدوده نسل سری 16 تا 21 مرتبط هستند، قرار می گیرد.

این ماژول ها از طراحی سری A20B-2902 پیروی می کنند: ساختار فشرده SMD، اتصال مستقیم به سوکت برد اصلی، و مدار CMOS کم مصرف که اتلاف گرما را در داخل کابینت کنترلر به حداقل می رساند.

مشخصات کلیدی

حافظه در معماری CNC FANUC — چرا این ماژول ها مهم هستند

حافظه یک کنترلر CNC FANUC یک بلوک ذخیره سازی واحد و تفکیک نشده نیست. این یک سلسله مراتب با ساختار دقیق است که در آن انواع مختلف داده در فناوری های حافظه مختلف قرار دارند، زیرا هر نوع داده الزامات متفاوتی برای سرعت دسترسی، استقامت نوشتن و پایداری دارد.

نرم افزار سیستم عامل CNC در FROM قرار دارد.

این نرم افزار در طول نصب نرم افزار کارخانه در آنجا نوشته شده است و تنها زمانی تغییر می کند که یک به روز رسانی نرم افزاری عمدی انجام شود.

استقامت بالای حافظه فلش برای عملیات خواندن و استقامت متوسط برای عملیات نوشتن، آن را برای این استفاده ایده آل می کند - نرم افزار در هر بار روشن شدن خوانده می شود اما به ندرت نوشته می شود.

پارامترها و آفست ها در SRAM با پشتیبان باتری قرار دارند.

آنها در طول عملیات عادی تغییر می کنند - یک آفست پس از یک برش واجد شرایط به روز می شود، یک پارامتر در طول نگهداری تنظیم می شود - بنابراین باید در حافظه ای باشند که بتواند به سرعت و اغلب نوشته شود، نه در فلش.

اما آنها همچنین باید زمانی که برق قطع است باقی بمانند، به همین دلیل است که به جای DRAM از SRAM با پشتیبان باتری استفاده می شود.

برخی کنترلرها و برخی پیکربندی های حافظه نیز از DRAM برای بافرهای کاری استفاده می کنند - محاسبات درون یابی، بافرهای ارتباطی و داده های اجرای PMC که در هر بار روشن شدن تازه ایجاد می شوند و نیازی به زنده ماندن در چرخه های برق ندارند.

A20B-2902-0370 جایگاه خاص خود را در این سلسله مراتب حافظه برای پلتفرم کنترلر تعیین شده خود ایفا می کند.

طراحی SMD و جابجایی برد

فناوری نصب سطحی، مشخصه فیزیکی بردهای سری A20B-2902 را تعریف می کند. تمام اجزا - تراشه های حافظه، منطق پشتیبان، کانکتور - به جای سوراخ های عبوری در بستر PCB، روی سطح برد نصب می شوند.

این امر امکان تراکم بالاتر اجزا را در یک برد کوچکتر فراهم می کند، به همین دلیل است که این ماژول های حافظه می توانند ظرفیت ذخیره سازی قابل توجهی را در فرمت فشرده برد دختر بسته بندی کنند.

ساختار SMD همچنین به این معنی است که این بردها نیاز به جابجایی دقیق دارند.

اجزای نصب شده روی سطح PCB در برابر آسیب فیزیکی ناشی از جابجایی نادرست نسبت به اجزای سوراخ دار آسیب پذیرتر هستند.

برد باید از لبه های آن گرفته شود. هیچ سطحی از اجزا نباید با دست برهنه لمس شود - روغن پوست و باقی مانده می تواند به سطوح اجزا آسیب برساند یا به مرور زمان باعث آلودگی در کنتاکت های کانکتور شود.

الکتریسیته ساکن دیگر نگرانی جابجایی است. اجزای حافظه CMOS به تخلیه الکترواستاتیک حساس هستند.

یک رویداد استاتیک که به عنوان یک شوک قابل درک برای یک فرد احساس نمی شود، همچنان می تواند ولتاژ کافی برای آسیب رساندن به یک گیت منطقی یا سلول حافظه تولید کند. اقدامات احتیاطی ضد استاتیک - بند مچ دست، سطح کار زمین شده - الزامات استاندارد هنگام جابجایی هر برد حافظه SMD هستند.

چک لیست قبل از تعویض

تعویض هر ماژول حافظه سری A20B-2902 نیازمند دنباله ای از مراحل قبل از شروع کار فیزیکی است. نادیده گرفتن آماده سازی، خطر از دست دادن داده ها را ایجاد می کند که نیاز به تلاش بازیابی قابل توجهی دارد.

اولین قدم همیشه یک پشتیبان گیری کامل است. برای یک ماژول ترکیبی FROM/SRAM، پشتیبان گیری باید هم نرم افزار FROM (از تابع پشتیبان گیری حافظه صفحه بوت FANUC) و هم داده های SRAM (پارامترها، آفست ها، برنامه ها، داده های PMC) را ثبت کند.

بیشتر کنترلرهای FANUC از پشتیبان گیری به کارت SRAM، دستگاه حافظه USB یا کامپیوتر از طریق RS-232 پشتیبانی می کنند. حداقل از یکی از این روش ها استفاده کنید و قبل از برداشتن ماژول، از کامل بودن پشتیبان گیری اطمینان حاصل کنید.

قدم دوم تأیید شماره قطعه ماژول جایگزین است.

سری A20B-2902 حاوی انواع زیادی با ظاهر فیزیکی مشابه اما ظرفیت ها و سازگاری های متفاوت است. فقط تطابق دقیق شماره قطعه، سازگاری صحیح را تضمین می کند.

پس از تعویض، FROM باید با فایل های نرم افزاری صحیح بازنویسی شود.

سپس داده های SRAM باید از پشتیبان بازیابی شوند. ماشین نباید تا زمانی که هر دسته داده در برابر پشتیبان تأیید نشده است، برای تولید آماده اعلام شود.

سوالات متداول

س1: علائم معمول یک A20B-2902-0370 در حال خرابی قبل از خرابی کامل چیست؟

تخریب تدریجی در حافظه فلش منجر به هشدارهای متناوب چک سام FROM می شود که می آیند و می روند - سلول آسیب دیده حاشیه ای است، برخی خواندن ها را می گذراند و برخی دیگر را رد می کند. تخریب SRAM به صورت خرابی تصادفی گاه به گاه داده ها در پارامترها یا آفست ها ظاهر می شود - یک مقدار به طور غیرمنتظره بین چرخه های برق بدون مداخله دستی تغییر می کند. هر یک از این علائم، تعویض ماژول را قبل از خرابی کامل توجیه می کند.

پس از خرابی کامل، ماشین نمی تواند به درستی راه اندازی یا اجرا شود.

س2: کنترلر یک به روز رسانی نرم افزاری را تکمیل کرد و اکنون خطای FROM را نشان می دهد. آیا به روز رسانی ماژول را خراب کرده است؟

نوشتن FROM قطع شده یا نادرست اجرا شده در طول به روز رسانی نرم افزار می تواند یک یا چند بخش FROM را خراب کند. اگر رویه به روز رسانی با قطع برق، با انتخاب فایل های نرم افزاری اشتباه، یا با تلاش برای بارگذاری نرم افزار ناسازگار قطع شود، خرابی FROM نتیجه احتمالی است.

FROM باید از ابتدا با فایل های نرم افزاری صحیح بازنویسی شود.

اگر تلاش های نوشتن مکرر ناموفق باشد، تراشه های FROM آسیب دیده اند و ماژول نیاز به تعویض دارد.

س3: پس از خاموش شدن دستگاه برای تعطیلات، کنترلر بازیابی می شود اما از دست دادن داده های پارامتر را در برخی محورها نشان می دهد. باتری 3.0 ولت را نشان می دهد. آیا باتری علت است؟

یک سلول لیتیومی 3.0 ولتی در پایان عمر مفید خود یا نزدیک به آن است - این سلول ها تا زمان نزدیک شدن به خرابی، ولتاژ نزدیک به نامی را حفظ می کنند.

الگوی از دست دادن داده ها (که بر برخی محورها اما نه همه تأثیر می گذارد) با ناحیه سلول SRAM که هنگام افت ولتاژ باتری زیر آستانه نگهداری، داده ها را از دست داده است، سازگار است.

باتری را تعویض کنید، داده های پارامتر را از پشتیبان بارگذاری مجدد کنید و بررسی های منظم باتری را برای جلوگیری از تکرار برنامه ریزی کنید.

س4: صفحه نمایش CNC در هنگام روشن شدن "SRAM DATA ERROR" را نشان می دهد. دستگاه به مدت 18 ماه در انبار بوده است. چه اتفاقی افتاده است؟

ذخیره سازی طولانی مدت بدون برق خارجی به این معنی است که باتری پشتیبان به تنهایی SRAM را در طول دوره ذخیره سازی پشتیبانی کرده است.

باتری که قبل از ذخیره سازی ظرفیت باقی مانده محدودی داشته است، ممکن است در طول دوره ذخیره سازی تخلیه شده باشد و باعث از دست دادن داده های SRAM شود.

داده های SRAM باید از پشتیبان بارگذاری مجدد شوند. ولتاژ باتری را بررسی کنید و در صورت کمتر بودن از 3.2 ولت برای سلول لیتیومی، آن را تعویض کنید.

برای ذخیره سازی طولانی مدت، کنترلر باید به صورت دوره ای (هر 3-6 ماه) روشن شود تا وضعیت باتری حفظ شود.

س5: آیا امکان استفاده از A20B-2902-0370 در کنترلر سری 18-C که در حال حاضر از نوع دیگری استفاده می کند، وجود دارد، اگر کانکتور از نظر فیزیکی جا بیفتد؟

سازگاری فیزیکی کانکتور، سازگاری الکترونیکی را تضمین نمی کند.

انواع سری A20B-2902 می توانند فرمت کانکتور یکسانی را به اشتراک بگذارند در حالی که ظرفیت های حافظه متفاوت، نسبت های FROM/SRAM متفاوت، یا ولتاژهای رابط متفاوت دارند.

نصب یک نوع اشتباه می تواند باعث شود کنترلر یا ماژول را تشخیص ندهد، با تخصیص ظرفیت حافظه نادرست کار کند، یا به دلیل عدم تطابق محدوده آدرس، خطاهای حافظه ایجاد کند.

همیشه از شماره قطعه دقیق مستند شده برای مدل کنترلر خاص استفاده کنید.
