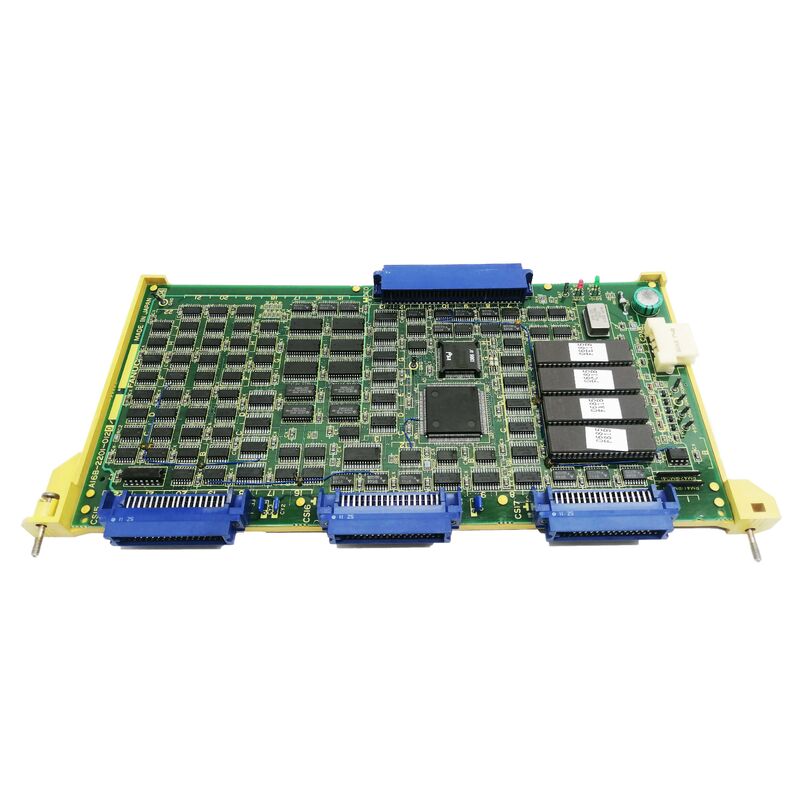

A16B-1300-0220 برد PCB Fanuc A16B13000220 AI6B-I3OO-O22O

A16B-1300-0220 ∙ FANUC حسگر داخلی / PCB تبدیل سیگنال حسگر ∙ سری A16B-1300 / ادغام اندازه گیری CNC

تبدیل سیگنال های سنسور Bridging Sensors Machine و کنترل CNC

A16B-1300-0220 یک PCB تبدیل سیگنال است که جهان اندازه گیری فیزیکی سنسورهای ماشین آلات و محیط سیگنال دیجیتال CNC FANUC را پیوند می دهد.دو وظيفه اي که در توصيف آن وجود دارد، نقش کامل آن را نشان مي دهد:

رابط حسگر داخلی:"سنسور های داخلی" به سنسورهای درون دستگاه ابزار اشاره دارد. سوند های لمسی، سنسورهای اندازه گیری قطعات،یا سایر دستگاه های اندازه گیری یکپارچه که به جای متصل شدن به خارج به صورت فیزیکی در ماشین ساخته شده انداین سنسورها هنگامی که با قطعه کار یا سطح مرجع تماس می گیرند سیگنال تولید می کنند.

مدار تبدیل سیگنال سنسور:سیگنال های سنسور خام ️ معمولاً سیگنال های ولتاژ یا جریان آنالوگیا تماس های ساده روشن کردن / خاموش کردن باید شرایط و تبدیل به فرمت سیگنال دیجیتال که مدار ورودی CNC انتظار می رودA16B-1300-0220 این تبدیل را انجام می دهد:

• تبدیل آنالوگ به دیجیتالبرای سنسورهای تولید کننده خروجی آنالوگ (سنسورهای نیروی، سنسورهای فاصله، سیستم های اندازه گیری ظرفیت)
• شرایط سیگنالبرای تقویت، فیلتر یا تغییر شکل سیگنال های سنسور خام قبل از پردازش CNC
• تبدیل سطحبین ولتاژ سیگنال سنسور و ولتاژ ورودی منطق CNC
• انزوابین مدار سنسور و ، جلوگیری از صدا یا ولتاژ گذرا از بدن ماشین رسیدن به CNC

اطلاعات کلیدی محصول

چرا تبدیل سیگنال در برنامه های CNC مهم است

حسگرهای ابزار ماشین سیگنال هایی را در محیط هایی تولید می کنند که اساساً با محیط الکترونیک کنترل کننده CNC متفاوت است:

صداهای الکتریکی:ماشین آلات دستکاری ایجاد تداخل الکترومغناطیسی قابل توجهی از servo drives، spindle drives، solenoids هیدرولیک، و تجهیزات جوش قوس.سیم کشی حسگر که از کابینت الکتریکی دستگاه عبور می کند این سر و صدا را دریافت می کندبدون کنترل سیگنال، صدا سیگنال اندازه گیری را خراب می کند.

عدم تطابق فرمت سیگنال:سنسورها می توانند ولتاژ آنالوگ (0 ¥10V، 4 ¥20mA) یا سیگنال های فرقی را که ورودی های دیجیتال استاندارد CNC نمی توانند به طور مستقیم پردازش کنند، تولید کنند.تبدیل سیگنال این فرمت ها را به ورودی های دیجیتال سازگار با CNC نقشه می زند.جداسازی از زمین:سنسورهای مکانیکی یکپارچه شده با ماشین ممکن است مرجع های مختلف زمین را از کنترل کننده CNC داشته باشند. انزوا از حلقه های زمین و خطاهای اندازه گیری مرتبط با آنها جلوگیری می کند.A16B-1300-0220 تمام این مسائل را حل می کند تبدیل خروجی خام سنسور به یک، سیگنال درست فرمت شده که CNC می تواند برای اندازه گیری، کنترل و بازخورد استفاده کند.

سناریوهای کاربرد

خطای اندازه گیری جزء:یک مرکز ماشینکاری CNC FANUC با اندازه گیری یکپارچه با سنجه لمسی، دقت اندازه گیری را از دست می دهد یا هشدار های ارتباطی سنسور را تولید می کند.صفحه تبدیل سیگنال A16B-1300-0220 به عنوان خطای شناسایی شده است. تعویض تبدیل دقیق سیگنال اندازه گیری را بازگرداند.

نگهداری از یکپارچه سازی سنسور CNC:یک ابزار ماشینی CNC FANUC با سنسورهای اندازه گیری داخلی تحت تعمیر صفحه کنترل قرار می گیرد. A16B-1300-0220 برای اطمینان از تنظیم دقیق سیگنال برای سیستم اندازه گیری جایگزین می شود.

سوالات عمومی

سوال1: A16B-1300-0220 با چه نوع سنسورها رابط می کند؟

توصیف "SENSOR INBILT IN" نشان دهنده سنسورهای فیزیکی در دستگاه ابزار معمولاً سُند های لمسی (Renishaw، FANUC-brand) ، سُند های اندازه گیری در پیچ،یا سنسورهای حضور قطعه کارمدار تبدیل سیگنال، ویژگی های الکتریکی خاص این سنسورهای داخلی را در بر می گیرد.تایید انواع سنسور سازگار از ابزار ماشین FANUC و مستندات CNC مناسب.

سوال2: آیا A16B-1300-0220 با یک صفحه I/O استاندارد یکسان است؟

شماره: تخته های I/O استاندارد (مانند کارت I/O A16B-1212-0221 C6 که در این جلسه تایید شده است) سیگنال های I/O دیجیتال دستگاه را کنترل می کنند.A16B-1300-0220 به طور خاص یک صفحه تبدیل سیگنال برای سنسورهای اندازه گیری است، فراهم کردن شرایط اضافی، تبدیل و انزوا که مدارهای اندازه گیری دقیق فراتر از عملکرد استاندارد I / O نیاز دارند.

سوال 3: آیا تعویض A16B-1300-0220 نیاز به کالیبراسیون مجدد سنسور دارد؟

تخته های تبدیل سیگنال که شامل اجزای تنظیم افزایش یا تعویض هستند ممکن است بعد از تعویض بر دقت اندازه گیری تأثیر بگذارند.اینکه آیا کالیبراسیون مجدد مورد نیاز است بستگی به سیستم سنسور خاص و اینکه آیا ویژگی های تبدیل صفحه جدید با اصلی مطابقت دارداز مستندات سیستم اندازه گیری FANUC مورد استفاده تأیید کنید.

سوال 4: آیا خرابی A16B-1300-0220 بر کنترل محور CNC تأثیر می گذارد؟

خرابی های صفحه تبدیل سیگنال سنسور بر عملکرد اندازه گیری تاثیر می گذارد، اندازه گیری قطعات، چرخه های سنجش و بازخورد مبتنی بر سنسور، اما به طور معمول بر کنترل سرو محور اصلی CNC تأثیر نمی گذارد.CNC به کار با استفاده از مختصات برنامه ریزی شده ادامه می دهدفقط عملکردهای وابسته به سنسور (ماکروهای اندازه گیری، عملیات های تحریک شده توسط سنسور) تحت تاثیر قرار می گیرند.
