استفاده شده FANUC A20B-2902-0348 A2OB-29O2-O348 A20B29020348

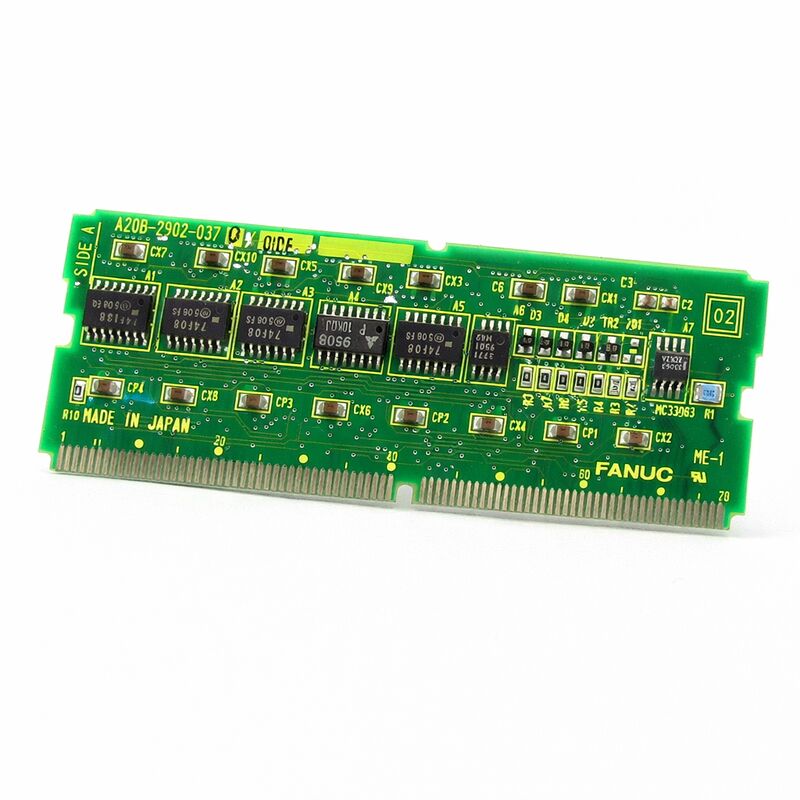

ماژول حافظه ترکیبی FROM / SRAM FANUC A20B-2902-0348 — سری A20B-2902، کنترلر CNC، مبدا ژاپن

شماره قطعه: A20B-2902-0348

سازنده: شرکت FANUC (ژاپن)

نوع محصول: ماژول حافظه ترکیبی FROM / SRAM (برد الحاقی SMD)

سری برد: A20B-2902

انواع حافظه: Flash ROM (FROM — غیر فرار) + SRAM (با پشتیبان باتری)

سیستم های سازگار: کنترلرهای CNC سری FANUC 16، 18، 21 و سازگار

طراحی: برد الحاقی پلاگین SMD

مرور کلی

A20B-2902-0348 یک ماژول حافظه ترکیبی FROM/SRAM از سری A20B-2902 FANUC است — خانواده ای از بردهای حافظه فشرده SMD پلاگین که به عنوان دستگاه های ذخیره سازی دائمی اصلی در کنترلرهای CNC سری FANUC 16، 18 و 21 عمل می کنند. این ماژول دو نوع حافظه مستقل از نظر عملکردی را بر روی یک برد الحاقی واحد ادغام می کند: Flash ROM برای ذخیره سازی نرم افزار و برنامه غیر فرار، و SRAM با پشتیبان باتری برای حفظ پارامترها و داده ها.

سری A20B-2902 یکی از مهمترین خانواده های ماژول در اکوسیستم کنترلر سری FANUC 16/18/21 است.

این کنترلرها — که در تعداد بسیار زیادی در مراکز تراشکاری، مراکز ماشین کاری و سلول های تولیدی چند محوره در سراسر جهان مستقر شده اند — کاملاً به ماژول صحیح FROM/SRAM برای راه اندازی و عملکرد متکی هستند.

FROM سیستم عامل و برنامه نردبانی PMC را در خود نگه می دارد. SRAM پارامترها و آفست هایی را که دستگاه با آنها کار می کند، در خود نگه می دارد.

هر دو نوع حافظه در A20B-2902-0348 وجود دارند و هر دو باید سالم باشند تا دستگاه کار کند.

برد از ساختار نصب سطحی در سراسر استفاده می کند. این برد به یک سوکت اختصاصی روی برد CPU اصلی متصل می شود و به تمیزی در فضای فیزیکی اختصاص داده شده برای ماژول حافظه در شاسی کنترلر قرار می گیرد. نصب ساده است: برد قدیمی را بردارید، برد جدید را نصب کنید، داده ها را بازیابی کنید.

اما مرحله بازیابی داده ها — بارگذاری مجدد FROM با نرم افزار صحیح و بازیابی داده های SRAM از پشتیبان — قبل از برداشتن برد نیاز به آماده سازی دارد.

مشخصات کلیدی

FROM — ذخیره سازی نرم افزار سیستم غیر فرار

Flash ROM در A20B-2902-0348 نرم افزاری را ذخیره می کند که باعث کارکرد کنترلر CNC می شود. این شامل سیستم عامل خود CNC، برنامه نردبانی PMC که منطق اتوماسیون ابزار ماشین را کنترل می کند، و در بسیاری از پیکربندی ها، برنامه های کاربردی سفارشی سازنده دستگاه و کتابخانه های ماکرو می باشد.

حافظه فلش از طریق ترانزیستورهای گیت شناور که وضعیت بار آنها بدون برق باقی می ماند، ذخیره سازی غیر فرار را به دست می آورد.

داده ها از قطعی برق، باتری های خراب و ذخیره سازی طولانی مدت جان سالم به در می برند. هنگامی که CNC روشن می شود، سیستم عامل از ماژول FROM بارگذاری شده و شروع به اجرا می کند.

اگر محتوای FROM خراب شود — از طریق خرابی در هنگام به روز رسانی نرم افزار، آسیب فیزیکی به تراشه ها، یا فرسودگی سلول — کنترلر نمی تواند شروع به کار کند.

محتوای FROM مخصوص دستگاه است.

نسخه سیستم عامل باید با نسل سخت افزار مطابقت داشته باشد. نردبان PMC نردبان سازنده دستگاه است که مختص آن پیکربندی دستگاه است.

یک ماژول FROM جایگزین خالی باید قبل از اینکه دستگاه بتواند کار کند، فایل های صحیح FROM در آن نوشته شود.

این فایل ها از مستندات سازنده دستگاه، از نماینده خدمات FANUC، یا از یک کپی پشتیبان گرفته شده از ماژول اصلی می آیند.

SRAM — ذخیره سازی پارامتر با پشتیبان باتری

Static RAM در A20B-2902-0348 محتوای خود را در هنگام خاموش بودن از طریق باتری پشتیبان حفظ می کند.

باتری جریان پیوسته کوچکی را که سلول های SRAM برای حفظ وضعیت بار خود نیاز دارند، تامین می کند و داده ها را دست نخورده نگه می دارد.

هنگامی که ولتاژ باتری در نهایت به زیر آستانه حفظ SRAM کاهش می یابد، داده ها از دست می روند.

SRAM داده هایی را ذخیره می کند که در طول استفاده عادی دستگاه تغییر می کنند اما باید بین شیفت ها و چرخه های برق باقی بمانند. پارامترهای CNC نحوه رفتار کنترلر را تعریف می کنند — محدودیت های سرعت تغذیه، محدودیت های ضربه محور، بهره های سروو، تنظیمات ارتباطی.

جداول آفست ابزار مقادیر جبران طول و شعاع را برای هر ابزار ثبت شده نگه می دارند. آفست های مختصات کار موقعیت های مبنا را برای قطعاتی که ماشین کاری می شوند تعریف می کنند. همه اینها در SRAM قرار دارند.

از دست دادن داده های SRAM یک رویداد تولیدی است. این به دستگاه از نظر مکانیکی آسیب نمی رساند، اما دستگاه نمی تواند به درستی کار کند تا زمانی که تمام داده ها بازیابی شوند.

یک پشتیبان کامل از داده های SRAM — که قبل از هرگونه کار تعمیر و نگهداری روی کنترلر به رایانه شخصی، USB یا کارت حافظه FANUC گرفته شده است — روش استاندارد است که تلاش بازیابی را به بارگذاری مجدد داده ها به جای ورود مجدد دستی محدود می کند.

سری A20B-2902 — انواع مختلف، کاربردهای خاص

سری A20B-2902 شامل تعداد زیادی از انواع ماژول FROM/SRAM است. ظرفیت FROM و ظرفیت SRAM در انواع مختلف متفاوت است. برخی از انواع برای پلتفرم های سری 16-C و 18-C خدمت می کنند؛ برخی دیگر برای سری 21 خدمت می کنند؛ برخی هر دو را پوشش می دهند.

تعداد کمی شامل عملکردهای اضافی — رابط های اسپیندل آنالوگ، مدارهای اجرای نردبان PMC — در کنار حافظه هستند.

A20B-2902-0348 یکی از انواع خاص در این خانواده است. این ماژول با پیکربندی حافظه خاص خود به پلتفرم های کنترلر تعریف شده خود خدمت می کند. جایگزینی آن با یک نوع متفاوت — حتی یکی که از نظر فیزیکی شبیه به نظر می رسد — خطر عدم تطابق ظرفیت نادرست یا ناسازگاری سخت افزاری را به همراه دارد.

همیشه قبل از تهیه جایگزین، شماره قطعه دقیق را از برچسب برد نصب شده تأیید کنید.

سوالات متداول

س1: کنترلر در هر بار روشن شدن، هشدار چک سام FROM را نشان می دهد. هیچ چیز دیگری تغییر نکرده است. آیا این برد علت است؟

یک هشدار مداوم چک سام FROM هنگام روشن شدن نشان می دهد که محتوای FROM خراب شده یا یک سلول FROM از کار افتاده است.

ابتدا بررسی کنید که آیا هشدار پس از به روز رسانی نرم افزار رخ داده است — یک نوشتن FROM قطع شده می تواند بخش آسیب دیده را خراب کند.

اگر هیچ به روز رسانی در حال انجام نبود، سخت افزار FROM از کار افتاده است.

ماژول نیاز به تعویض و سپس بازنویسی کامل FROM دارد. قبل از شروع کار، مجموعه فایل صحیح FROM را آماده داشته باشید.

س2: CNC هشدار باتری کم تولید می کند. چقدر زمان قبل از از دست رفتن داده های SRAM وجود دارد؟

هشدار باتری کم زمانی ظاهر می شود که ولتاژ باتری به زیر آستانه هشدار، نه آستانه حفظ بحرانی، کاهش یابد.

شکاف بین این آستانه ها معمولاً چندین هفته را در شرایط عادی فراهم می کند، اگرچه این با سن باتری و دمای کابین متفاوت است.

هشدار را به عنوان نیازمند اقدام در عرض چند روز تلقی کنید. باتری را در حالی که کنترلر روشن است تعویض کنید تا محتوای SRAM در طول تعویض حفظ شود.

س3: ماژول جایگزین A20B-2902-0348 رسید. آیا قبل از نصب چیزی برای بررسی وجود دارد؟

شماره قطعه کامل ماژول جایگزین را دقیقاً با ماژول نصب شده، از جمله هرگونه پسوند بازبینی، تأیید کنید.

پین های کانکتور را برای هرگونه آسیب ناشی از حمل و نقل یا ذخیره سازی بررسی کنید. تأیید کنید که پشتیبان گیری از تمام داده های CNC قبل از برداشتن ماژول اصلی کامل و تأیید شده است.

مجموعه فایل FROM را برای بارگذاری مجدد آماده داشته باشید. با این مراحل مرتب شده، نصب می تواند با اطمینان ادامه یابد.

س4: پس از تعویض ماژول و بارگذاری مجدد داده ها، پارامترهای سروو یک محور کمی متفاوت از مقادیر پشتیبان به نظر می رسند. چه چیزی باید بررسی شود؟

پس از بارگذاری مجدد داده ها، تمام پارامترهای محور مورد نظر را با یک کپی پشتیبان دوم یا با مستندات دستگاه مقایسه کنید.

یک اختلاف پارامتر تک رقمی گاهی اوقات می تواند ناشی از یک پشتیبان باشد که داده ها را در طول ویرایش پارامتر ثبت کرده است، نه حالت نهایی پایدار.

اگر مقدار پارامتر فعلی رفتار صحیح دستگاه را تولید می کند، و پشتیبان فقط تفاوت عددی ناچیز را نشان می دهد، مقادیر بازیابی شده احتمالاً صحیح هستند.

س5: دستگاه از نسخه جدیدتر A20B-2902-0348 (به عنوان مثال، /02A به جای /01A) استفاده می کند. آیا اینها قابل تعویض هستند؟

پسوندهای بازبینی سخت افزاری جزئی در همان شماره قطعه پایه، تغییرات طرح PCB یا جایگزینی قطعات را نشان می دهند که مشخصات عملکردی یکسانی را حفظ می کنند.

در بیشتر موارد اینها قابل تعویض هستند.

FANUC معمولاً بازبینی های بعدی را برای سازگاری با عقب با نصب های بازبینی قبلی طراحی می کند.

اگر در مورد یک برنامه خاص عدم اطمینان وجود دارد، با مستندات تعمیر و نگهداری دستگاه یا یک منبع خدمات FANUC تأیید کنید.
