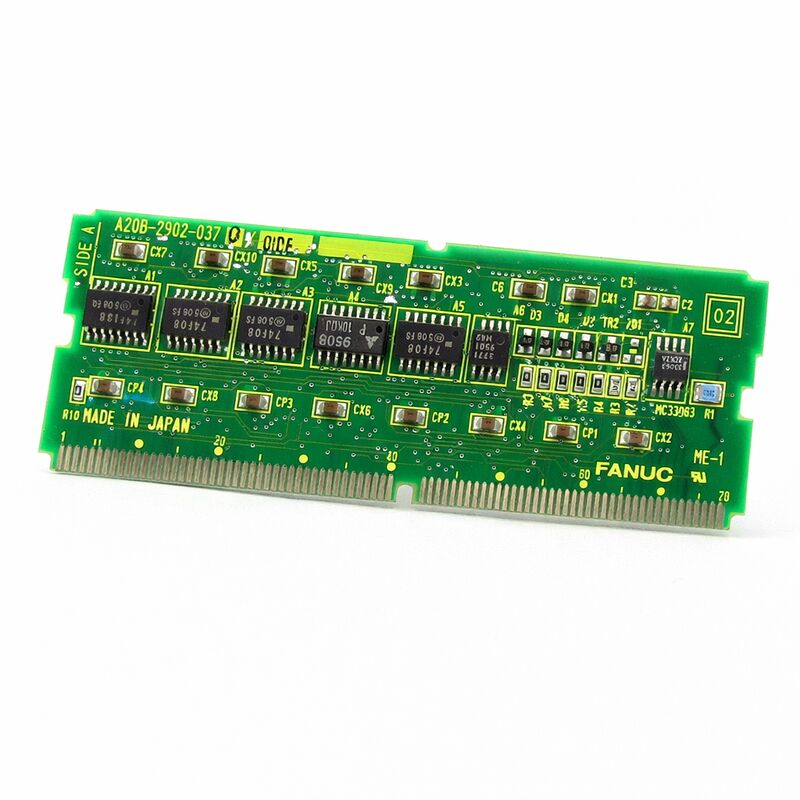

FANUC A20B-2902-0341 | ماژول حافظه فلش ROM 4 مگابایت / SRAM 256 کیلوبایت — سری 16-C / 18-C، مبدا ژاپن

شماره قطعه: A20B-2902-0341

سازنده:شرکت FANUC (ژاپن)

نوع محصول:ماژول حافظه ترکیبی FROM / SRAM (برد الحاقی SMD)

ظرفیت FROM:4 مگابایت (فلش ROM)

ظرفیت SRAM:256 کیلوبایت

سیستم های سازگار:FANUC سری 16-C، 18-C و سازگار

وضعیت:تولید متوقف شده توسط سازنده

مرور کلی

A20B-2902-0341 یک ماژول حافظه ترکیبی فلش ROM و SRAM برای سیستم های CNC سری FANUC 16-C و 18-C است. این یک برد الحاقی از نوع SMD است که بر روی برد CPU اصلی نصب می شود و هم فضای ذخیره سازی نرم افزار غیرفرار و هم فضای ذخیره سازی داده های فرار با پشتیبان باتری را در یک ماژول فشرده فراهم می کند. این برد بین بخش های NC (کنترل عددی) و MC (کنترل ماشین / PMC) کنترلر رابط برقرار می کند و سیستم عامل، برنامه نردبانی و داده های عملیاتی فعال مورد نیاز CNC را حمل می کند.

توضیح "رابط بین NC و MC" عملکرد محتوای ذخیره شده را توصیف می کند، نه مسیر سیگنال فیزیکی. محتوای FROM همان چیزی است که NC و PMC برای اجرای عملکردهای مربوطه خود نیاز دارند - این پایه نرم افزاری مشترک برای هر دو است. SRAM 256 کیلوبایتی داده هایی را که کنترلر در طول عملیات ماشین می نویسد و می خواند، نگهداری می کند و به هر دو سمت NC و PMC معماری کنترل خدمت می کند.

این ماژول متوقف شده است. FANUC دیگر واحدهای جدید تولید نمی کند. ماشین های سری 16-C و 18-C همچنان در کارخانه های تولیدی در سراسر جهان فعال هستند و A20B-2902-0341 همچنان یک قلم نگهداری فعال در این تاسیسات باقی می ماند.

مشخصات کلیدی

FROM 4 مگابایت - ذخیره سازی نرم افزار سیستم

چهار مگابایت فلش ROM در این ماژول، کل پشته نرم افزاری کنترلر سری 16-C یا 18-C را در خود جای داده است. نرم افزار عملیاتی CNC، نرم افزار کنترل سروو، نرم افزار کنترل اسپیندل، محیط اجرای نردبان PMC و هر نرم افزار اختیاری بارگذاری شده در اینجا قرار دارند. هنگامی که کنترلر روشن می شود، محتویات FROM را می خواند و آنها را برای اجرا در DRAM بارگذاری می کند. FROM منبع است - تمام رفتار پردازشی کنترلر از کد ذخیره شده در اینجا نشأت می گیرد.

چهار مگابایت تخصیص سخاوتمندانه ای برای نسل نرم افزار دوران سری 16-C/18-C بود. این نرم افزار مجموعه کامل کنترل را به علاوه گزینه های نصب شده بدون محدودیت ظرفیت برای اکثر پیکربندی ها در بر می گرفت. ماشین های سری 16-C و 18-C با بسته های نرم افزاری اختیاری گسترده ممکن است به این حد نزدیک شوند، اما برای پیکربندی های استاندارد مراکز ماشین کاری و مراکز تراشکاری، ظرفیت بیش از حد کافی بود.

فلش ROM ذاتاً غیرفرار است. محتوای خود را بدون هیچ منبع تغذیه، بدون باتری و از طریق ذخیره سازی طولانی مدت حفظ می کند. یک ماژول FROM که از یک ماشین جدا شده است می تواند سال ها در کشو بماند و هنگام نصب مجدد، نرم افزار خود را به طور کامل حفظ کند.

SRAM 256 کیلوبایت - داده های فعال در حافظه با پشتیبان باتری

256 کیلوبایت SRAM داده های خاص ماشین و خاص کار را در خود نگه می دارد که پیکربندی یک ماشین را از ماشین دیگر متمایز می کند. برنامه های قطعه، جداول آفست ابزار، تنظیمات پارامتر، داده های مختصات قطعه کار و متغیرهای ماکرو همگی در اینجا قرار دارند. باتری پشتیبان روی ماژول محتویات SRAM را در طول خاموشی ها حفظ می کند.

256 کیلوبایت تخصیص متوسط SRAM است. این با الزامات استاندارد برنامه و داده های ماشین های سری 16-C و 18-C در برنامه های ماشین کاری معمولی مطابقت دارد. ماشین هایی با کتابخانه های برنامه بسیار بزرگ یا استفاده گسترده از متغیرهای ماکرو ممکن است ظرفیت را محدود کننده بدانند. در آن موارد، ماژول های توسعه SRAM اضافی ممکن است در اسلات های توسعه سیستم نصب شده باشند.

باتری پشتیبان یک کالای مصرفی است. عمر مفید آن بر حسب سال اندازه گیری می شود - معمولاً سه تا پنج سال در سرویس صنعتی معمولی، طولانی تر اگر ماشین به طور مداوم کار کند (که چرخه های تخلیه باتری را کاهش می دهد). هنگامی که ولتاژ باتری کاهش می یابد، کنترلر FANUC هشدار باتری کم را صادر می کند. باتری را قبل از خاموشی برنامه ریزی شده بعدی ماشین تعویض کنید.

رابط NC به MC - آنچه ماژول ذخیره می کند

توضیح "رابط بین NC و MC" منعکس کننده محتوای ماژول است تا معماری فیزیکی آن. FROM روی این برد نرم افزار هم NC (توابع کنترل حرکت و درون یابی) و هم MC (نردبان PMC - کنترل کننده ماشین قابل برنامه ریزی که توالی I/O و منطق ماشین را مدیریت می کند) را ذخیره می کند. آنها با هم روی این ماژول ذخیره می شوند و با هم در هنگام روشن شدن بارگذاری می شوند.

این ذخیره سازی ترکیبی به این معنی است که خرابی یا فساد این ماژول به طور همزمان بر عملکردهای NC و PMC تأثیر می گذارد. کنترلر نمی تواند بدون نرم افزار صحیح خود، کنترل حرکت یا منطق ماشین را اجرا کند. هر دو طرف سیستم کنترل به محتوای این ماژول واحد وابسته هستند.

سوالات متداول

س1: ماشین سری 16-C هنگام راه اندازی آلارم ROM parity را نشان می دهد. آیا A20B-2902-0341 معیوب است؟

آلارم ROM parity نشان دهنده خرابی یکپارچگی محتوای FROM است. ابتدا ماژول را دوباره جا بزنید - یک ماژول نیمه جا زده شده همان آلارم را مانند محتوای خراب ایجاد می کند. اگر آلارم با ماژول کاملاً جا زده شده ادامه داشت، محتوای FROM ممکن است خراب شده باشد یا سخت افزار ماژول ممکن است معیوب شده باشد. یک ماژول جایگزین تهیه کنید و نسخه نرم افزار صحیح را قبل از بازگرداندن ماشین به تولید بارگذاری کنید.

س2: پس از تعویض A20B-2902-0341، قبل از اینکه ماشین بتواند کار کند چه کاری باید انجام شود؟

یک ماژول جایگزین خالی نصب می شود - بدون محتوای FROM، بدون داده SRAM. ابتدا، نسخه صحیح نرم افزار CNC را از یک نسخه پشتیبان یا منبع اصلی با استفاده از رویه بازیابی صفحه بوت بارگذاری کنید. سپس تمام داده های SRAM را بازیابی کنید: پارامترها، برنامه های قطعه، آفست های ابزار و مختصات قطعه کار. تمام پارامترها را با مقایسه با یک خروجی پارامتر تأیید کنید. ماشین نمی تواند قطعات صحیح تولید کند تا زمانی که پارامترها تأیید شوند.

س3: برنامه نردبان PMC پس از تعویض ماژول گم شده است. NC به نظر می رسد کار می کند. چرا؟

اگر FROM با نرم افزار سیستم CNC بارگذاری شده باشد اما نردبان PMC در بارگذاری گنجانده نشده باشد، کنترلر بوت می شود و NC کار می کند - اما PMC نردبانی برای اجرا ندارد. بدون نردبان، I/O ماشین پاسخ نمی دهد. برنامه نردبان PMC را به طور جداگانه از صفحه برنامه نویسی PMC یا از یک نسخه پشتیبان کارت حافظه بارگذاری کنید. نردبان یک فایل جداگانه از نرم افزار سیستم اصلی CNC است و باید به طور مستقل بارگذاری شود.

س4: آیا می توان از A20B-2902-0341 برای جایگزینی سایر ماژول های FROM 4 مگابایتی در سری A20B-2902 استفاده کرد؟

قابلیت تعویض بین انواع ماژول FROM سری A20B-2902 به این بستگی دارد که آیا ظرفیت SRAM و سازگاری سیستم مطابقت دارند. -0341 به طور خاص دارای 256 کیلوبایت SRAM است و با سری 16-C/18-C مطابقت دارد. نوع دیگری در همان سری ممکن است تخصیص SRAM متفاوتی داشته باشد یا با سری کنترلر دیگری مطابقت داشته باشد. برای سازگاری تأیید شده، از تطابق دقیق شماره قطعه استفاده کنید.

س5: ماشین سال ها بدون مشکل کار کرده است. آیا باتری SRAM این ماژول باید به طور پیشگیرانه تعویض شود؟

بله. تعویض باتری به صورت برنامه ریزی شده بهتر از انتظار برای هشدار باتری کم است. باتری که به حد هشدار می رسد هنوز مقداری حاشیه قبل از از دست دادن داده دارد - اما آن حاشیه محدود و غیرقابل پیش بینی است. اگر ماشین بین هشدار و تعویض باتری خاموش شود، داده های SRAM در معرض خطر هستند. باتری را در طول نگهداری برنامه ریزی شده هر سه تا چهار سال یکبار تعویض کنید، در حالی که ماشین در طول تعویض روشن است تا SRAM زنده بماند.
