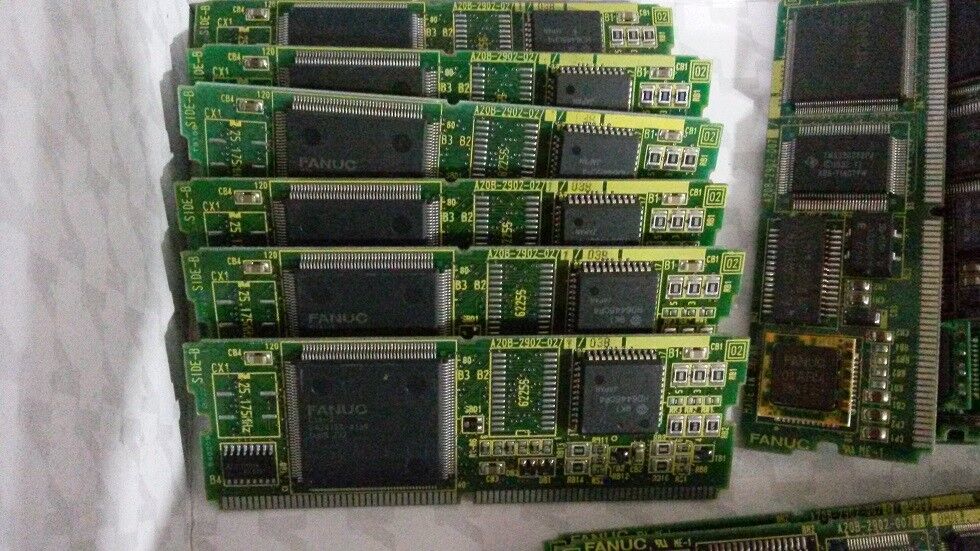

استفاده شده FANUC A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

A20B-2902-0270 | ماژول کنترل رنگی CRT 14 اینچی FANUC Series 16/18 Model B — گزینه 1 برد / 16-B / 18-B / 160-B / 180-B

کاری که یک ماژول کنترل CRT انجام می دهد

اپراتور ماشین ابزار CNC از طریق نمایشگر با CNC ارتباط برقرار می کند - خواندن پیام های هشدار، وارد کردن جابجایی ابزار، بررسی برنامه های ماشینکاری، نظارت بر موقعیت های محور. کیفیت و وضوح این نمایشگر به طور مستقیم بر میزان کارآمدی و ایمن بودن اپراتور می تواند کار خود را انجام دهد.

در CNC سری 16/18 FANUC مدل B، بخش نمایش از دو قسمت تشکیل شده است:

مانیتور CRT(لوله فیزیکی و محفظه): تصویر مشاهده شده توسط اپراتور را نمایش می دهد.

ماژول کنترل CRT (A20B-2902-0270): رابط الکترونیکی بین منطق نمایشگر CNC و مانیتور. این ماژول داده های نمایشگر را از سیستم CPU CNC دریافت می کند، آن را به سیگنال های ویدئویی مورد نیاز CRT رنگی 14 اینچی فرمت می کند و مدارهای انحراف و رنگ مانیتور را هدایت می کند.

هنگامی که ماژول A20B-2902-0270 از کار می افتد، صفحه نمایش خالی می شود، محتوای خراب را نشان می دهد، یا الگوهای خطا ایجاد می کند - CNC به اجرای برنامه خود ادامه می دهد، اما اپراتور رابط بصری را از دست می دهد.

اطلاعات کلیدی محصول

صفحه نمایش رنگی - چرا برای نسل 16/18-B مهم است

پلتفرم مدل B سری 16/18 FANUC قابلیت نمایش رنگی را به عنوان مسیری ارتقاء یافته از نمایشگرهای تک رنگ قبلی که در سری 6، 10 و نسل های قبلی 16/18 استفاده می شد، معرفی کرد. رنگ مزایای عملی را برای گردش کار اپراتور CNC به ارمغان می آورد:

نمایش برنامه:انواع مختلف بلوک‌های G-code - دستورات حرکت، عملکردهای آماده‌سازی، کدهای متفرقه - می‌توانند در رنگ‌های متمایز نمایش داده شوند و اسکن یک برنامه و شناسایی انواع خاصی از محتوا را آسان‌تر می‌کنند.

هایلایت هشدار و پیام:پیام‌های هشدار و اعلان‌های اپراتور رنگی در مقایسه با متن تک رنگ توجه فوری را به خود جلب می‌کنند.

نمایش مسیر ابزار گرافیکی:گرافیک مسیر ابزار رنگی به اپراتور این امکان را می دهد که بین پاس های ابزار مختلف تمایز قائل شود، مسیرهای برش را از نزدیک تشخیص دهد و حرکات را جمع کند، و قبل از اجرای برنامه به صورت بصری آن را تأیید کند.

A20B-2902-0270 الکترونیک کنترل CRT را فراهم می کند که این نمایش رنگی را در مانیتور 14 اینچی امکان پذیر می کند.

سناریوهای کاربردی

صفحه نمایش خالی در CNC 18-B:مرکز ماشین‌کاری سری 18-B FANUC دارای یک CNC عملکردی است - محورها به طور معمول حرکت می‌کنند، اسپیندل شروع می‌شود و برنامه اجرا می‌شود - اما نمایشگر رنگی 14 اینچی هیچ تصویری را نشان نمی‌دهد. ماژول کنترل CRT A20B-2902-0270 به عنوان قطعه خراب شناسایی شده است. تعویض صفحه نمایش رنگی را بدون تأثیر بر عملکردهای حرکتی CNC بازیابی می کند.

نمایش خرابی رنگ:CRT 14 اینچی در CNC سری 16-B رنگ‌های مخدوش، سوسو زدن یا خطوط را در سراسر تصویر نشان می‌دهد. خود مانیتور با یک سیگنال خارجی به درستی تست می کند. خطا در ماژول A20B-2902-0270 است. جایگزینی رندر رنگ صحیح را بازیابی می کند.

سوالات متداول

Q1: آیا A20B-2902-0270 مختص مانیتورهای 14 اینچی است یا می تواند سایزهای دیگر صفحه نمایش را هدایت کند؟

A20B-2902-0270 ماژول کنترل CRT برای مانیتورهای رنگی 14 اینچی است. پارامترهای زمان بندی و همگام سازی تولید شده توسط این ماژول برای نیازهای انحراف یک CRT 14 اینچی کالیبره شده است. استفاده از آن با اندازه صفحه نمایش به طور قابل توجهی متفاوت (9 اینچ، 12 اینچ) هندسه و زمان بندی نادرست ایجاد می کند. برای سیستم های تک رنگ 9 اینچی، ماژول صحیح یک شماره قطعه متفاوت در سری A20B-2900 است.

Q2: آیا می توان A20B-2902-0270 را با A20B-2902-0271 جدیدتر یا انواع مشابه جایگزین کرد؟

شماره‌های قطعه مجاور در محدوده A20B-2902-027x ممکن است نسخه‌های بعدی یا نسخه‌هایی از همان ماژول کنترل CRT باشند، که احتمالاً با به‌روزرسانی‌های جزئی قطعات همراه هستند. اینکه آیا یک نوع پسوند متفاوت با همان برد گزینه 1 سازگار است یا خیر، بستگی به این دارد که آیا رابط سوکت برد گزینه 1 تغییر نکرده است. قبل از جایگزینی پسوند دیگری، سازگاری را از اسناد قطعات یدکی CNC تأیید کنید.

Q3: آیا خرابی ماژول کنترل CRT بر اجرای برنامه CNC تأثیر می گذارد؟

خیر. سیستم نمایش CNC از عملکردهای کنترل حرکت و اجرای برنامه جدا است. خرابی ماژول کنترل CRT باعث می شود صفحه نمایش خالی شود یا محتوای نادرست نمایش داده شود، اما CNC به اجرای برنامه ها، پاسخ به منطق PMC و کنترل محورهای سروو به طور معمول ادامه می دهد. دستگاه می‌تواند با نمایشگر ناموفق به کار خود ادامه دهد، هرچند بدون بازخورد بصری اپراتور - یک شرایط بالقوه ناایمن بسته به فرآیند تولید.

Q4: چه علائمی یک A20B-2902-0270 خراب را از یک لوله مانیتور CRT از کار افتاده متمایز می کند؟

یک لوله CRT از کار افتاده معمولاً قبل از از کار افتادن کامل به تدریج از کار می افتد - کم نور شدن، از دست دادن فوکوس، کاهش روشنایی. تصویر ممکن است قابل مشاهده باشد اما کیفیت پایینی دارد. یک ماژول کنترل شکست خورده باعث از دست دادن ناگهانی نمایشگر می شود - تصویر به جای کاهش آهسته، ناگهان ناپدید می شود. آزمایش با اتصال یک نمایشگر خوب به سیگنال خروجی تصویر برد گزینه 1 (در صورت دسترسی) می تواند تأیید کند که خرابی در لوله یا ماژول است.

Q5: آیا مانیتورهای CRT هنوز توصیه می شود یا باید سیستم را به LCD ارتقا دهید؟

برای ماشین‌هایی که سخت‌افزار اصلی CNC در سرویس تولید نگهداری می‌شود، جایگزینی A20B-2902-0270 با یک ماژول معادل، سیستم را در پیکربندی اصلی خود نگه می‌دارد - ایمن‌ترین گزینه از نظر سازگاری و قابلیت اطمینان. راه حل های مقاوم سازی LCD برای سیستم های CNC FANUC وجود دارد و بخش نمایشگر CRT را با یک پنل LCD مدرن جایگزین می کند. چنین بازسازی هایی نیاز به تأیید سازگاری سیگنال ویدیویی دارند و ممکن است به سخت افزار رابط اضافی نیاز داشته باشند. برای تجهیزات حیاتی تولید، قبل از تصمیم گیری بین تعویض ماژول و مقاوم سازی نمایشگر، با اسناد تعمیر و نگهداری CNC و یک شریک خدماتی واجد شرایط FANUC مشورت کنید.
