FANUC A20B-2902-0250 | ماژول کنترل PMC، سری 15-B / 16 / 18 — PMC-RB4/RC4، مبدا ژاپن، منسوخ شده

شماره قطعه: A20B-2902-0250

سازنده: FANUC Corporation (ژاپن)

نوع محصول: ماژول کنترل PMC (برد الحاقی)

موتور PMC: PMC-RB4 / RC4

سیستم های سازگار: FANUC سری 15-B، سری 16، سری 18

وضعیت: منسوخ شده توسط سازنده

مرور کلی

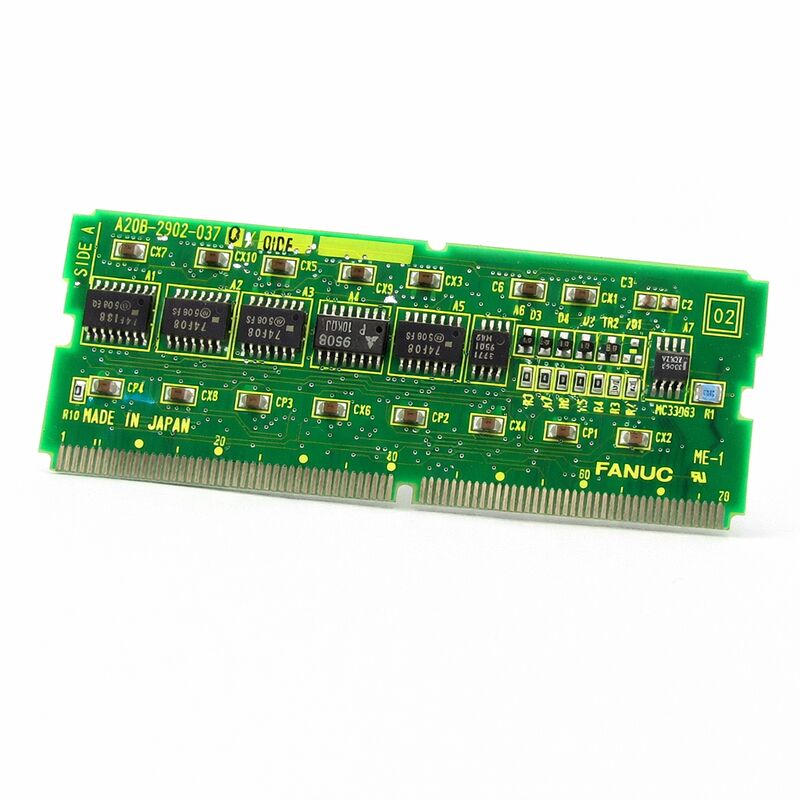

A20B-2902-0250 ماژول کنترل PMC برای سیستم های CNC FANUC سری 15-B، 16 و 18 است.

این یک برد الحاقی است که روی برد اصلی CPU دستگاه CNC نصب می شود و موتور پردازش کنترل کننده ماشین قابل برنامه ریزی داخلی FANUC را فراهم می کند. به طور خاص، اجرای منطق نردبانی PMC-RB4 و RC4 را فعال می کند — نام موتورهای PMC برای این نسل از کنترلرها.

PMC در یک CNC FANUC، PLC تعبیه شده است. این برنامه نردبانی سازنده ماشین را اجرا می کند: منطق کنترلی که تمام عملکردهای ماشین را خارج از کنترل حرکت محور و اسپیندل CNC مدیریت می کند.

تغییر ابزار، روشن/خاموش کردن خنک کننده، قفل های درب، تایید گیره، چرخه های روانکاری، شیرهای ترتیبی هیدرولیک — همه اینها نردبانی هستند. بدون اجرای صحیح ماژول PMC، هیچ یک از این عملکردهای ماشین کار نمی کنند.

A20B-2902-0250 توسط FANUC منسوخ شده است. دیگر تولید نمی شود.

تقاضا برای این برد کاملاً از پایگاه نصب شده ماشین های کنترل شده با سری 15-B، 16 و 18 که در حال تولید باقی مانده اند، ناشی می شود.

این پایگاه نصب شده هنوز قابل توجه است — بسیاری از این ماشین ها دهه ها عمر مفید مکانیکی باقی مانده دارند.

مشخصات کلیدی

PMC-RB4 / RC4 — زمینه نام موتور

FANUC نام های موتور را به نسل های PMC خود اختصاص می دهد که قابلیت پردازش و مجموعه دستورالعمل های نردبانی را نشان می دهد. نام های RB4 و RC4 موتور PMC نصب شده در کنترلرهای سری 15-B، 16 و 18 را شناسایی می کنند.

این موتورها حداکثر تعداد گام های نردبانی، مجموعه دستورالعمل های موجود و ظرفیت I/O را که PMC می تواند در این کنترلرها مدیریت کند، تعریف می کنند.

هر نسل CNC FANUC از یک موتور PMC خاص استفاده می کند.

کنترلرهای سری 15-B قدیمی تر و نسل سری 16 و 18 از موتورهای RB4/RC4 استفاده می کردند.

کنترلرهای سری i بعدی از موتورهای PMC متفاوتی با ظرفیت گسترده استفاده می کنند. A20B-2902-0250 سخت افزاری است که موتور RB4/RC4 را در پلتفرم های پشتیبانی شده پیاده سازی می کند.

این ماژول با ماژول های PMC از نسل های دیگر CNC قابل تعویض نیست.

هنگامی که ماژول PMC وجود ندارد یا خراب است، CNC آلارم می دهد و حرکت متوقف می شود.

کنترلر اجازه حرکت محور را نمی دهد اگر PMC در حال اجرا نباشد. این طبق طراحی است — نردبانی PMC قفل های ایمنی را مدیریت می کند و یک کنترلر بدون اجرای PMC نمی تواند تأیید کند که آن قفل ها در وضعیت ایمن قرار دارند.

برنامه نردبانی و رابطه ماژول

ماژول PMC پردازنده است. برنامه نردبانی نرم افزاری است که روی آن اجرا می شود.

اینها چیزهای جداگانه ای هستند — ماژول موتور اجرای سخت افزاری را فراهم می کند و برنامه نردبانی در حافظه CNC (معمولاً در ماژول FROM) بارگذاری می شود و توسط پردازنده PMC در هر چرخه اسکن PMC اجرا می شود.

جایگزینی ماژول A20B-2902-0250 سخت افزار پردازنده را جایگزین می کند.

برنامه نردبانی ذخیره شده در FROM تحت تأثیر این جایگزینی قرار نمی گیرد.

پس از نصب ماژول جدید، برنامه نردبانی که قبلاً در حال اجرا بود باید بدون تغییر اجرا شود، به شرطی که محتویات FROM سالم باشند و ماژول به درستی نصب شده باشد.

این با وضعیتی که ماژول PMC برنامه نردبانی را هنگام خرابی با خود می برد متفاوت است. اینطور نیست.

برنامه جداگانه است. این تمایز از نظر عملی مهم است: یک ماژول PMC معیوب باعث از دست رفتن برنامه نردبانی نمی شود.

تامین برای یک پلتفرم منسوخ شده

نسل CNC سری 15-B، 16 و 18 بالغ است. FANUC این کنترل ها و قطعات مرتبط با آنها را با جایگزینی نسل سری i منسوخ کرد.

A20B-2902-0250 سال هاست که در تولید نیست.

هر واحد موجود از سهام اصلی مازاد، واحدهای بازسازی شده از ماشین های از رده خارج شده، یا تعمیر شده از بازگشتی های میدانی می آید.

عرضه با گذشت زمان کاهش می یابد زیرا واحدها در تعمیرات مصرف می شوند و بازگردانده نمی شوند. انباشت یک قطعه یدکی شناخته شده خوب در صورت موجود بودن — قبل از خرابی ماشین — یک استراتژی نگهداری قابل دفاع برای هر ماشینی است که این برد را اجرا می کند.

خرابی ماژول PMC که یک ماشین تولیدی را متوقف می کند در حالی که تیم تعمیرات به دنبال یک قطعه یدکی منسوخ شده است، یک ریسک قابل کنترل است.

سوالات متداول

س1: CNC یک آلارم PMC نشان می دهد. حرکت محور متوقف شده است. تمام آلارم های دیگر عادی به نظر می رسند. آیا A20B-2902-0250 عیب احتمالی است؟

یک آلارم PMC با حرکت متوقف شده مشخصه خرابی ماژول PMC است، اما می تواند نشان دهنده یک آلارم نرم افزاری PMC نیز باشد — یک خطا که توسط خود برنامه نردبانی ایجاد می شود نه سخت افزار.

جزئیات آلارم PMC را در صفحه نمایش CNC بررسی کنید. آلارم های سخت افزاری PMC (آلارم های سیستم) به ماژول اشاره دارند.

آلارم های برنامه PMC (آلارم های نردبانی) به خطای عملکرد ماشین اشاره دارند. تمایز تعیین می کند که آیا ماژول یا سیم کشی ماشین نیاز به توجه دارد.

س2: ماژول PMC جایگزین شد. برنامه نردبانی قبل از خرابی در حال اجرا بود. آیا به طور خودکار از سر گرفته می شود؟

بله، اگر ماژول FROM که برنامه نردبانی را نگه می دارد سالم و به درستی نصب شده باشد.

نردبانی در FROM ذخیره می شود، نه در خود ماژول PMC. پس از جایگزینی ماژول PMC، کنترلر نردبانی را از FROM در هنگام روشن شدن مجدداً بارگیری کرده و اجرا را آغاز می کند.

تأیید کنید که ماژول FROM کاملاً جا افتاده است و هیچ آلارم FROM در هنگام راه اندازی ظاهر نمی شود.

س3: آیا می توان از ماژول PMC سری 16 در کنترلر سری 18 استفاده کرد؟

A20B-2902-0250 هم برای سری 16 و هم برای سری 18 خدمت می کند، بنابراین در این شماره قطعه خاص تمایزی وجود ندارد.

با این حال، با بررسی برچسب برد تأیید کنید — هر دو کنترلر از شماره قطعه یکسانی در این خانواده ماژول استفاده می کنند.

بدون تأیید شماره قطعه خاص مشترک، فرض نکنید که ماژول PMC از شماره قطعه دیگری سازگار است.

س4: حداکثر تعداد گام های نردبانی پشتیبانی شده توسط موتور PMC-RB4/RC4 چقدر است؟

موتورهای RB4 و RC4 از تعداد گام های نردبانی قابل توجهی پشتیبانی می کنند که برای ماشین ابزارهای کاملاً پیکربندی شده سری 15-B، 16 و 18 مناسب است.

حداکثر خاص بسته به مدل کنترلر و پیکربندی نرم افزار متفاوت است.

اگر برنامه نردبانی ماشین نزدیک به حد ظرفیت باشد، افزودن گام های نردبانی ممکن است بدون ارتقاء موتور PMC امکان پذیر نباشد — که در این نسل بدون ارتقاء کامل کنترلر امکان پذیر نیست.

س5: چگونه باید یک ماژول A20B-2902-0250 برداشته شده به عنوان یدکی ذخیره شود؟

در بسته بندی ضد الکتریسیته ساکن در محیط خشک و با دمای پایدار ذخیره کنید.

ماژول به تنهایی باتری پشتیبان ندارد — حافظه با باتری در جای دیگری از معماری کنترلر قرار دارد — بنابراین مدیریت باتری برای ماژول در انبار مهم نیست.

قبل از نصب در صورت ذخیره طولانی مدت ماژول، اتصالات کانکتور لبه را برای اکسیداسیون بررسی کنید.

اکسیداسیون جزئی را می توان با پاک کننده مناسب کنتاکت تمیز کرد؛ خوردگی شدید نشان می دهد که ماژول ممکن است تماس قابل اعتمادی برقرار نکند.
