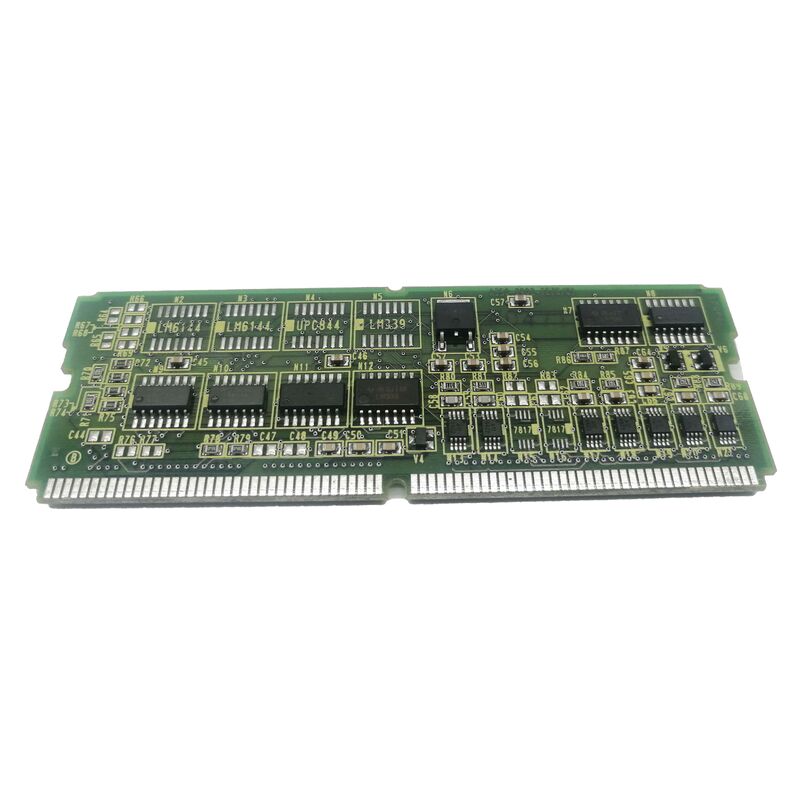

برد کامپیوتر دختر FANUC A20B-2902-0225 A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225٬٬ ماژول SRAM با رابط اسپیندل سریال٬ A20B-2902 سری PCB حافظه CNC

نه فقط یک ماژول SRAM

A20B-2902-0225 در مستندات تعمیر و نگهداری FANUC Power Mate D/F به عنوان یک ماژول حافظه با پشتیبانی سریال spindle توصیف شده است.نام محور سریال این ماژول را از سایر انواع A20B-2902 SRAM که فقط عملکردهای حافظه را پوشش می دهند، متمایز می کنداین صفحه در تقاطع دو تابع قرار دارد: این یک حافظه ی SRAM با باتری است که پارامترها و برنامه های CNC را ذخیره می کند،و شامل رابط سخت افزاری برای مسیر ارتباطی پیچ سریال در پیکربندی کنترل خاص آن پشتیبانی می شود.

SRAM داده هایی را ذخیره می کند که باید بین چرخه های قدرت زنده بمانند: پارامترهای CNC، جابجایی ابزار، برنامه های قطعات، داده های مختصات کار.یک باتری پشتیبان در هنگام خاموش کردن کنترل جریان قطره ای را از طریق سلول های SRAM حفظ می کندوقتی باتری کمتر از ولتاژ نگهدارنده مصرف شود، تمام محتویات ذخیره شده از بین می روند. The serial spindle interface on this module connects the controller to the spindle drive amplifier using FANUC's serial communication protocol — replacing this module with a standard SRAM variant that lacks the serial spindle hardware produces a configuration mismatch that affects spindle communication

مشخصات کلیدی

تعویض نیاز به بارگذاری مجدد داده دارد

برخلاف PCB های پشت پرده منفعل، این ماژول داده های ماشین را ذخیره می کند. برنامه ریزی جایگزینی باید شامل این مراحل باشد:

1. از تمام داده های CNC پشتیبان گیری کنیداگر ماژول نصب شده هنوز تا حدودی فعال است، داده های آن را در حال حاضر استخراج کنید. اگر قبلاً شکست خورده است،بازگرداندن از آخرین نسخه پشتیبان موجود.
2. تایید کنید که قطعه ی جایگزین با شماره ی کامل قطعه A20B-2902-0225 مطابقت داردانواع سری A20B-2902 مجاور در ظرفیت SRAM، ویژگی های سخت افزاری یا سیستم عامل کنترل هدف متفاوت هستند.یک شماره نزدیک ممکن است به سوکت مناسب باشد اما از رابط پیچ سریال فاقد باشد یا ظرفیت حافظه متفاوتی داشته باشد.
3. پس از نصب، بارگذاری مجدد تمام پارامترها و برنامه هاماژول جایگزینی خالی می آید. ماشین نمی تواند تا زمانی که داده ها بازسازی شوند، اجرا شود.

ترکیبی از وابستگی محتوای SRAM و سخت افزار پیچ سریال به این معنی است که این جایگزینی دارای مراحل بیشتری نسبت به یک تبادل استاندارد است.برنامه ریزی سمت داده قبل از برداشتن صفحه اصلی تعیین می کند که آیا ماشین به تولید در ساعت یا روز برمی گردد.

سری A20B-2902 ️ نیاز به شماره دقیق قطعات

خانواده A20B-2902 طیف گسترده ای از مدول های حافظه و عملکرد را برای سیستم های CNC FANUC پوشش می دهد.رابط های سخت افزاری اضافی (مانند رابط پیچ سریال در -0225)شباهت فیزیکی بین اعداد مجاور در این خانواده رایج است؛ سازگاری عملکردی تضمین نشده است.همیشه تایید برچسب صفحه نصب نشان می دهد A20B-2902-0225 قبل از منبع جایگزینی.

سوالات عمومی

سوال 1: چه چیزی A20B-2902-0225 را از یک ماژول SRAM استاندارد متفاوت می کند؟

رابط اسپندل سریال. انواع استاندارد A20B-2902 SRAM شامل حافظه CNC باتری بدون رابط های سخت افزاری اضافی است.-0225 شامل رابط سخت افزاری برای مسیر ارتباطات فانوک استدر پیکربندی های کنترل که از ارتباطات سریال اسپینل استفاده می کنند،جایگزینی با یک ماژول که فاقد این رابط است باعث ایجاد یک خطای ارتباطی اسپندل بدون توجه به اینکه آیا حافظه به درستی کار می کند.

س2: چرا باید پارامترها و برنامه ها پس از تعویض دوباره بارگیری شوند؟

ماژول SRAM تمام داده های عملیاتی CNC را ذخیره می کند، پارامترها، برنامه های قطعات، جابجایی ابزار، مختصات کار. یک ماژول جایگزین کاملا خالی می شود.دستگاه نمی تواند به درستی اجرا شود تا زمانی که تمام داده ها از پشتیبان گیری بازگردانداین یک بررسی پس از نصب اختیاری نیست؛ این مرحله ضروری است که جایگزینی را عملی می کند.

سوال 3: A20B-2902-0225 نصب شده تا حدودی شکست خورده است. آیا هنوز می توان داده ها را قبل از تعویض استخراج کرد؟

در بسیاری از موارد بله، حتی از یک ماژول جزئی شکست خورده. عملکرد پشتیبان گیری از داده های CNC (که از پانل MDI قابل دسترسی است) باید با ماژول اصلی هنوز نصب شده باشد.اگر ماژول برای پشتیبان گیری کامل خیلی خراب شده باشدهر گونه داده استخراج شده قبل از حذف بار بازیابی پس از نصب ماژول جدید را کاهش می دهد.

سوال 4: برای نگهداری SRAM از چه باتری استفاده می شود و چه زمانی نیاز به تعویض دارد؟

باتری پشتیبان به طور معمول یک سلول سکه لیتیوم یا یک سلول لیتیوم نوع AA بسته به مدل کنترل کننده است.سیستم های CNC FANUC قبل از رسیدن باتری به ولتاژ بازدارنده بحرانی یک هشدار کم باتری تولید می کنند. باتری را با کنترل کننده روشن جایگزین کنید تا محتوای SRAM را در طول تغییر حفظ کنید. یک باتری کاملاً خالی با کنترل کننده خاموش منجر به از دست دادن کامل داده های SRAM می شود.

س5: آیا می توان یک نوع مختلف A20B-2902 را جایگزین کرد اگر -0225 در دسترس نباشد؟

نه بدون تایید سازگاری. شماره های مجاور A20B-2902 ممکن است ظرفیت SRAM مختلف، ویژگی های سخت افزاری مختلف یا سیستم عامل های کنترل مختلف را هدف قرار دهند.یک ماژول بدون رابط پیچ سریال نمی تواند همان پیکربندی کنترل را ارائه دهدمنبع -0225 به طور خاص، و یا با یک منبع خدمات FANUC تایید کنید که جایگزین پیشنهادی شامل پشتیبانی سخت افزاری مشابه اسپندل سریال است.
