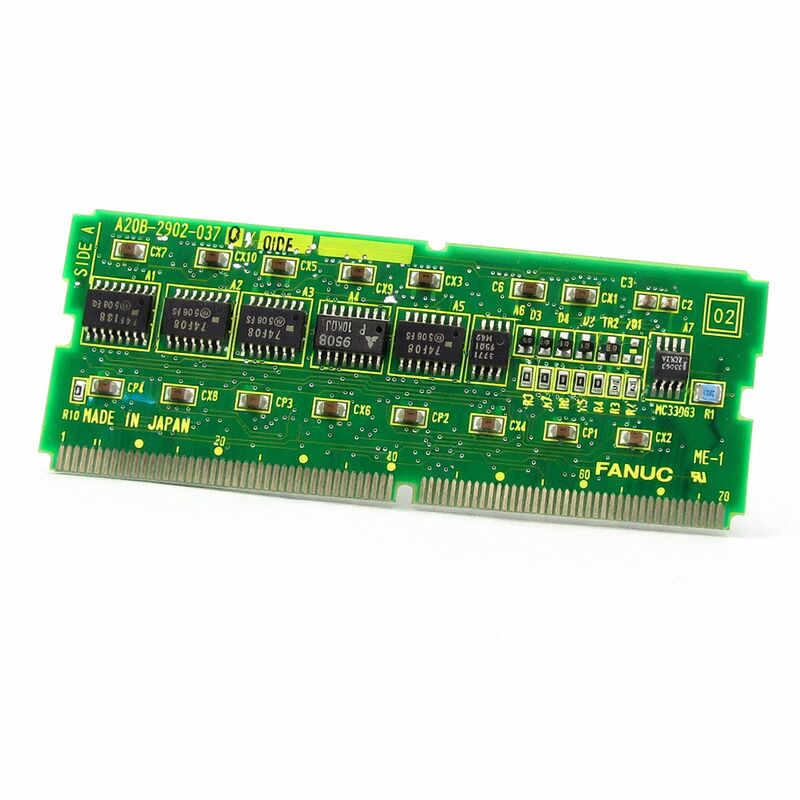

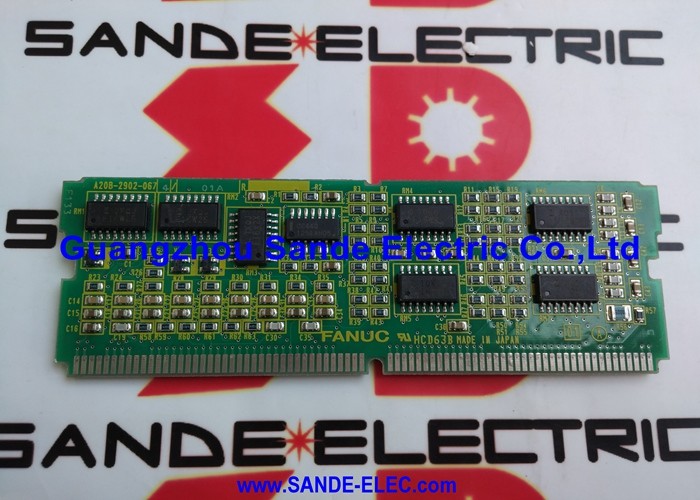

FANUC A20B-2902-0210 | ماژول حافظه CMOS SRAM 1 مگابایتی — PCB پلاگین، ساخت ژاپن

شماره قطعه: A20B-2902-0210

سازنده: FANUC Corporation (ژاپن)

نوع محصول: ماژول حافظه SRAM PCB (طراحی CMOS)

ظرفیت حافظه: SRAM 1 مگابایتی

تکنولوژی: CMOS

مرور کلی

A20B-2902-0210 یک ماژول حافظه SRAM 1 مگابایتی برای سیستم‌های کنترل CNC و اتوماسیون FANUC است.

این ماژول به سری برد دختر A20B-2902 تعلق دارد — خانواده ماژول‌های حافظه پلاگین که ظرفیت حافظه را در معماری‌های کنترلر FANUC افزایش یا جایگزین می‌کنند.

طراحی CMOS یک ویژگی تعیین کننده است: SRAM استاتیک CMOS مصرف توان آماده به کار بسیار پایینی دارد که پشتیبان باتری را عملی و مؤثر می‌سازد.

باتری پشتیبان محتویات SRAM را در طول دوره‌های خاموشی زنده نگه می‌دارد و از پارامترهای ذخیره شده، برنامه‌ها و داده‌های سیستم محافظت می‌کند.

SRAM در یک کنترلر CNC حافظه پس‌زمینه نیست.

این حافظه داده‌های زنده را که ماشین با آن‌ها کار می‌کند، در خود نگه می‌دارد: پارامترهای CNC، برنامه‌های قطعه ذخیره شده، جداول آفست ابزار، داده‌های جبران خطای گام، متغیرهای ماکرو و سایر اطلاعاتی که باید در طول چرخه‌های برق باقی بمانند.

با از دست دادن محتویات SRAM، ماشین عملاً پیکربندی نشده است — پارامترها باید قبل از اینکه ماشین بتواند دوباره به درستی کار کند، از پشتیبان بازیابی شوند.

A20B-2902-0210 1 مگابایت از این ذخیره‌سازی حیاتی را در یک ماژول پلاگین فشرده فراهم می‌کند.

این ماژول از طریق یک سوکت اختصاصی به برد CPU اصلی متصل می‌شود. طراحی پلاگین امکان تعویض ماژول را بدون ایجاد اختلال در سایر اجزا فراهم می‌کند.

مشخصات کلیدی

چرا CMOS برای پشتیبان باتری مهم است

گیت‌های منطقی CMOS با جریان بسیار کم نسبت به خانواده‌های منطقی دوقطبی قبلی بین حالت‌های بالا و پایین سوئیچ می‌کنند. در حالت آماده به کار — زمانی که برق سیستم خاموش است و SRAM فقط با باتری کار می‌کند — مصرف جریان بسیار کم است.

یک سلول سکه‌ای لیتیومی استاندارد می‌تواند محتویات SRAM را برای سال‌ها در این شرایط حفظ کند.

این ویژگی کم مصرف، پشتیبان باتری SRAM را در کنترلرهای CNC عملی می‌سازد.

جایگزین — روشن نگه داشتن مداوم ماشین برای جلوگیری از از دست دادن داده‌ها — در اکثر محیط‌های تولیدی واقع‌بینانه نیست.

SRAM CMOS با پشتیبان باتری به کنترلر اجازه می‌دهد تا به طور عادی خاموش شود، از طریق نگهداری برنامه‌ریزی شده، آخر هفته‌ها، تعطیلی کارخانه و رویدادهای قطع برق اضطراری، بدون از دست دادن داده‌هایی که نحوه راه‌اندازی ماشین را تعریف می‌کنند.

باتری یک جزء دائمی نیست. عمر مفیدی دارد و باید قبل از خرابی تعویض شود.

باتری که ولتاژ آن به زیر آستانه برسد، دیگر نمی‌تواند محتویات SRAM را در طول یک رویداد خاموشی حفظ کند.

ماشین در هنگام راه‌اندازی با خطای حافظه آلارم می‌دهد. تعویض منظم باتری — قبل از ظاهر شدن آلارم — روش نگهداری صحیح است.

1 مگابایت SRAM چه چیزی را ذخیره می‌کند

یک مگابایت SRAM برای یک پیکربندی CNC قابل توجه کافی است. این حافظه صدها پارامتر CNC، چندین جدول آفست ابزار، تعداد قابل توجهی برنامه قطعه ذخیره شده و داده‌های PMC را در خود جای می‌دهد. برای اکثر پیکربندی‌های استاندارد ماشین ابزار CNC، 1 مگابایت تخصیص راحتی است.

پیکربندی‌های پیچیده‌تر — کتابخانه‌های ماکرو بزرگ، داده‌های مدیریت عمر ابزار گسترده، تعداد بسیار زیادی برنامه ذخیره شده — ممکن است به سمت ماژول‌های با ظرفیت بالاتر سوق داده شوند.

داده‌های موجود در این ماژول مخصوص ماشین است.

همین شماره قطعه ماژول نصب شده در دو ماشین مختلف، محتویات کاملاً متفاوتی را در خود نگه می‌دارد.

به همین دلیل است که یک ماژول جایگزین خالی پس از نصب نیاز به بازیابی کامل پارامتر و برنامه دارد — سخت‌افزار ماژول عمومی است؛ داده‌هایی که در خود نگه می‌دارد برای هر ماشین منحصر به فرد است.

نصب و مدیریت داده‌ها

نصب یک A20B-2902-0210 جایگزین، یک ماژول خالی را نصب می‌کند مگر اینکه از قبل با داده‌های ماشین بارگذاری شده باشد.

تمام پارامترها و برنامه‌ها باید پس از نصب از پشتیبان بازیابی شوند. هیچ میانبری برای این مرحله وجود ندارد.

یک فایل پشتیبان پارامتر حداقل مورد نیاز است. بدون آن، پارامترها باید به صورت دستی وارد شوند — یک فرآیند زمان‌بر برای یک سیستم CNC کاملاً پیکربندی شده. برنامه‌های قطعه که فقط در کنترلر ذخیره شده‌اند و به صورت خارجی پشتیبان‌گیری نشده‌اند، در صورت از دست دادن محتویات SRAM به طور دائم از بین می‌روند.

پشتیبان‌گیری خارجی به کارت حافظه، دستگاه USB یا سیستم DNC قبل از هرگونه کار نگهداری بر روی ماژول حافظه، یک عمل ضروری است.

سوالات متداول

س1: CNC در هنگام راه‌اندازی آلارم خطای حافظه نشان می‌دهد. آیا A20B-2902-0210 می‌تواند علت آن باشد؟

یک خطای حافظه در هنگام راه‌اندازی معمولاً نشان‌دهنده خرابی باتری SRAM و از دست دادن محتویات ماژول در طول یک رویداد خاموشی است.

قبل از تعویض ماژول، ولتاژ باتری را بررسی کنید. اگر باتری خراب است، آن را تعویض کرده و سعی کنید از پشتیبان بازیابی کنید.

اگر باتری سالم است و آلارم ادامه دارد، ممکن است خود ماژول دچار نقص باشد.

س2: یک A20B-2902-0210 جدید نصب شد. پارامترهای CNC بارگذاری شدند. ماشین در حین کار با خطاهای مربوط به محور آلارم می‌دهد. چرا؟

آلارم‌های محور پس از تعویض ماژول و بارگذاری مجدد پارامترها معمولاً نشان‌دهنده بارگذاری ناقص یا نادرست پارامترها است. برخی از پارامترهای CNC با یکدیگر تعامل دارند — مقداری که بدون به‌روزرسانی صحیح پارامتر مربوطه تنظیم شده است، رفتار ناسازگاری ایجاد می‌کند.

تأیید کنید که فایل پشتیبان پارامتر کامل است و از همان ماشین ایجاد شده است.

بررسی کنید که سازگاری نسخه نرم‌افزار بین پارامترها و نرم‌افزار CNC نصب شده تأیید شده است.

س3: باتری پشتیبان پس از رسیدن باتری به پایان عمر مفید خود، چه مدت محتویات SRAM را حفظ می‌کند؟

هنگامی که باتری به زیر آستانه نگهداری افت می‌کند، از دست دادن داده‌ها در خاموشی بعدی فوری است. هیچ دوره مهلتی پس از عبور از آستانه وجود ندارد — SRAM برای حفظ حالت خود به حداقل ولتاژ نیاز دارد.

باتری را به محض ظاهر شدن آلارم باتری کم، قبل از خاموشی برنامه‌ریزی شده بعدی، تعویض کنید.

برای اطمینان از اینکه باتری هنوز کافی است، به روشن شدن موفقیت‌آمیز ماشین تکیه نکنید.

س4: آیا می‌توان ماژول را قبل از نصب برای اطمینان از عملکرد صحیح آن آزمایش کرد؟

ماژول‌های SRAM را می‌توان با نوشتن یک الگوی داده شناخته شده به تمام مکان‌های حافظه و خواندن مجدد آن، تأیید کرد. تجهیزات تخصصی تست الکترونیک می‌توانند این کار را انجام دهند.

در عمل، اکثر کاربران ماژول را نصب می‌کنند، داده‌های پشتیبان را بارگذاری می‌کنند و عملکرد صحیح را در حین کار عادی CNC تأیید می‌کنند تا اینکه تست حافظه روی میز کار انجام دهند.

اگر یک ماژول تأمین شده مشکوک باشد، تأمین‌کننده‌ای که تست قبل از حمل را انجام می‌دهد، اطمینان بیشتری نسبت به یک واحد آزمایش نشده ارائه می‌دهد.

س5: آیا 1 مگابایت SRAM برای تمام پیکربندی‌های CNC FANUC کافی است؟

برای پیکربندی‌های استاندارد ماشین CNC — مراکز ماشین‌کاری، مراکز تراشکاری و ماشین‌های مشابه با مجموعه‌های آپشن معمول — 1 مگابایت به طور کلی کافی است.

پیکربندی‌هایی با برنامه‌های نردبانی PMC بسیار بزرگ، مجموعه‌های متغیر ماکرو گسترده، یا تعداد بسیار زیادی برنامه ذخیره شده ممکن است از ماژول با ظرفیت بالاتر بهره‌مند شوند.

مستندات سیستم CNC برای مدل کنترلر خاص، حداکثر و توصیه شده تخصیص SRAM را تعریف می‌کند.
