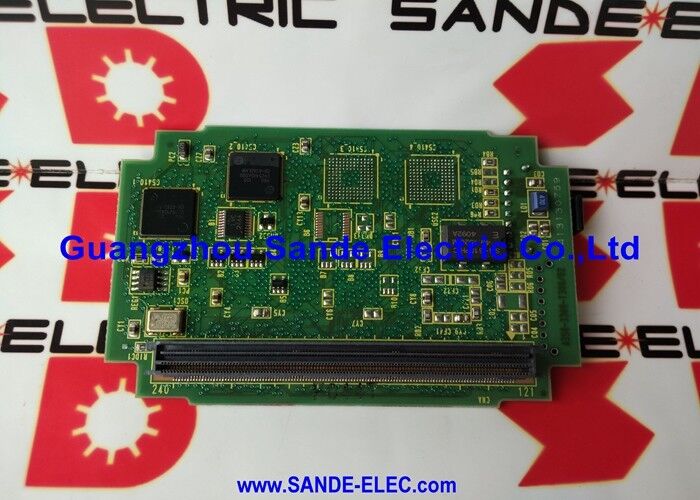

Fanuc PC Daughter Board A20B-2902-0193 A20B29020193

A20B-2902-0193∙ FANUC PMC-RC4 DRAM 512KB/512KB ماژول حافظه

ماژول DRAM PMC-RC4 ️ آنچه که ذخیره می کند و چرا مهم است

در یک سیستم CNC FANUC، PMC (کنترول ماشین قابل برنامه ریزی) پردازنده منطقی تسلسل ماشین داخلی است PLC جاسازی شده که کنترل مایع خنک کننده، ابزار تغییر، clamping، درب،و تمام توالی های محیطی ماشین در کنار کنترل حرکت CNC.

PMC نیاز به دو نوع حافظه برای کار دارد:

• حافظه برنامه:برنامه منطق نردبان را ذخیره می کند که منطق توالی ماشین را تعریف می کند
• حافظه اطلاعات:داده های زمان واقعی را نگه می دارد مقدار تایمر، حالت شمارنده، بیت های پرچم و ثبت داده های مورد استفاده در هنگام اجرای برنامه

A20B-2902-0193 ظرفیت DRAM (Dynamic Random Access Memory) را برای نوع PMC-RC4 فراهم می کند. DRAM دسترسی خواندن / نوشتن سریع را برای چرخه اجرای برنامه PMC فراهم می کند.نامگذاری 512KB/512KB دو بلوک DRAM را در صفحه منعکس می کند یکی برای ذخیره سازی برنامه PMC و دیگری برای ذخیره سازی داده اختصاص داده شده است به سیستم PMC اختصاص کامل حافظه کاری را می دهد.

مشخصات کلیدی

سری 16C، 18C، 21C سیستم های CNC خدمت

A20B-2902-0193 برای سه عضو خانواده CNC نسل C FANUC طراحی شده است:

سری 16C:یک دستگاه CNC با ظرفیت بالا برای مراکز ماشینکاری چند محوری و ماشین آلات پیچیده.PMC-RC4 بر روی 16C منطق توالی را برای ماشین های با عملکرد بالا با الزامات مدیریت محیطی گسترده مدیریت می کند.

سری 18C:یک برنامه CNC متنوع که شامل پیچ و ماشین آلات در خانواده نسل C است. PMC-RC4 دنباله های محیطی ماشین را مدیریت می کند در حالی که CNC حرکت را مدیریت می کند.

سری 21C:یک نقطه ورود به خانواده FANUC سری C برای چرخاندن و فریز، ارائه قابلیت CNC کامل با یک پیکربندی سخت افزاری مقرون به صرفه.برنامه PMC-RC4 و نیاز به حافظه داده توسط همان ماژول A20B-2902-0193 تامین می شود..

سناریوهای کاربرد

خرابی ماژول حافظه PMC:یک سیستم CNC سری 18C پس از یک رویداد برق ، آلارم PMC را ایجاد می کند. PMC نمی تواند برنامه توالی ماشین خود را اجرا کند. تشخیص ماژول DRAM A20B-2902-0193 را به عنوان جزء شکست خورده شناسایی می کند.تعویض ماژول و بارگذاری مجدد برنامه PMC از پشتیبان، عملکرد کامل ماشین را بازگرداند.

ارتقاء ماژول حافظه:یک ابزار ماشین که یک CNC سری 16C را اجرا می کند، برنامه PMC خود را در طول یک پروژه اصلاح ماشین گسترش داده است. این برنامه جدید از ظرفیت یک صفحه DRAM با مشخصات پایین تر فراتر می رود.نصب A20B-2902-0193 ظرفیت 512KB/512KB مورد نیاز برای برنامه گسترده را فراهم می کند.

خدمات ماژول PMC:در طول تعمیرات برنامه ریزی شده یک CNC سری 21C، مجمع صفحه PMC سرویس داده می شود.و یک جایگزین به عنوان بخشی از تجدید فعال برای تجهیزات ساعت بالا نصب شده است.

سوالات عمومی

سوال1: آیا داده های برنامه PMC هنگام جایگزینی A20B-2902-0193 از دست می رود؟

بله. DRAM ناپایدار است ٬ وقتی که قدرت از بین می رود محتویات خود را از دست می دهد. جایگزینی A20B-2902-0193 به این معنی است که برنامه PMC باید پس از نصب ماژول جدید از نسخه پشتیبان بارگیری شود.قبل از تعویض ماژول، بررسی کنید که یک نسخه پشتیبان از برنامه PMC فعلی وجود دارد یا در کارت حافظه CNC، یک PC از طریق RS-232C، یا نوار پشتیبان سازنده ماشین.همیشه پیش از هر گونه تعمیر و نگهداری که شامل جدا کردن قدرت از واحد کنترل است، برنامه PMC را پشتیبان بگیرید..

سوال2: تفاوت بین PMC-RC4 و سایر انواع PMC (RC1، RC2، RC3) چیست؟

FANUC PMC را از طریق نسل های مختلف سخت افزاری و نرم افزاری توسعه داد. RC1، RC2، RC3 و RC4 نسل های متوالی را با افزایش ظرفیت حافظه برنامه، سرعت اجرا،و قابلیت مجموعه دستورالعمل هانسل RC4 بالاترین ظرفیت و عملکرد را در سری RC ارائه می دهد و از برنامه های دنباله سازی ماشین بزرگتر و پیچیده تر پشتیبانی می کند.ماژول های حافظه (از جمله A20B-2902-0193) مخصوص به نوع PMC هستند یک ماژول DRAM RC4 نمی تواند در یک سیستم با استفاده از RC1 جایگزین شود، RC2، یا RC3 PMC board.

سوال 3: آیا A20B-2902-0193 می تواند در سیستم های CNC سری FANUC 0C یا 15C استفاده شود؟

A20B-2902-0193 برای FANUC سری 16C، 18C و 21C تایید شده است. سایر مدل های CNC سری C FANUC (0C، 15C) از پیکربندی های سخت افزاری PMC مختلف استفاده می کنند و ممکن است از شماره های قطعات مختلف ماژول DRAM استفاده کنند.قبل از تعویض، سازگاری را از لیست قطعات یدکی سیستم خاص بررسی کنید..

سوال 4: آیا A20B-2902-0193 نیاز به پشتیبان باتری برای حفظ داده های برنامه PMC دارد؟

DRAM به طور ذاتی ناپایدار است و داده ها را بدون قدرت از دست می دهد برخلاف SRAM که می تواند باتری پشتیبانی شود. در اکثر سیستم های FANUC،برنامه PMC در یک فضای حافظه فلاش (FROM) جداگانه برای نگهداری طولانی مدت ذخیره می شود.، در حالی که DRAM به عنوان حافظه اجرای فعال در طول کار کنترلر عمل می کند. ماژول DRAM نیازی به اتصال باتری ندارد. با این حال، پس از هر گونه قطع برق،سیستم برنامه PMC را قبل از شروع اجرای PMC از حافظه غیر قابل تغییر به DRAM بارگذاری می کند..

سوال 5: علت خرابی ماژول DRAM در کنترل کننده های CNC FANUC چیست؟

خرابی ماژول DRAM در کنترل کننده های FANUC به طور معمول ناشی از: تخریب خازن مرتبط با سن که ثبات ریل ولتاژ را در ماژول کاهش می دهد؛ تخلیه الکتروستاتیک در طول نگهداری؛ولتاژ انتقال دهنده منبع برق در اتوبوس CNC 5 ولتیا آلودگی محیط زیست (رطوبت، جو خوردنی) که بر مفاصل جوش و بسته های IC ماژول تاثیر می گذارد. DRAM modules in continuous-duty CNC systems accumulate thousands of hours of operation — periodic replacement as part of a planned maintenance programme is a cost-effective way to prevent unplanned downtime from memory module failure.
