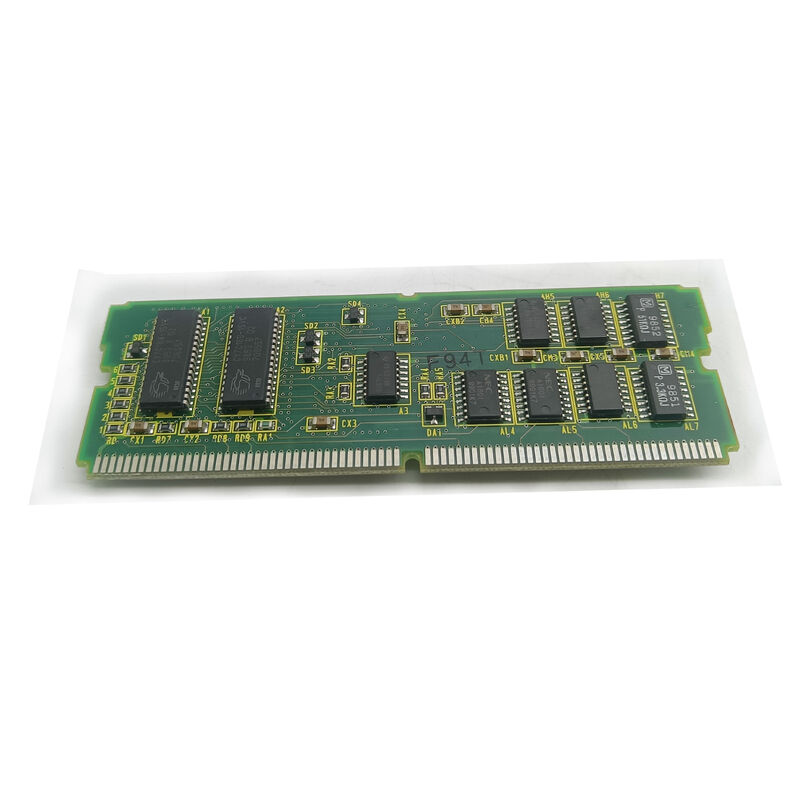

ماژول FANUC A20B-2902-0020 A20B29020020 A2OB-29O2-OO2O

A20B-2902-0020 FANUC 4MB DRAM ماژول

DRAM در سیستم های CNC

سه نوع حافظه در CNC FANUC به اهداف متمایز خدمت می کنند و درک تفاوت توضیح می دهد که چرا یک ماژول DRAM 4MB مهم است:

از (Flash ROM non-volatile):ذخیره نرم افزار سیستم CNC و داده های طولانی مدت. غیر قابل تغییر

SRAM (RAM با باتری):ذخیره پارامترهای CNC و برنامه های قطعات. باتری پشتیبان برای حفظ محتوا در هنگام خاموش شدن. ظرفیت محدود؛ عمدتا برای ذخیره سازی مداوم داده.

DRAM (A20B-2902-0020):حافظه ی کاری، فضای کاری موقت سرعت بالا CPU هر دستور اجرا شده، هر متغیر محاسبه شده، هر بلوک کد G در پوشه ی پیش بینی شده،هر قالب استیک زیرروتین، و هر متغیر حالت سیستم در طول کار DRAM را اشغال می کند. DRAM سریع است (با ساعت CPU مطابقت دارد) ، ناپایدار است (در هنگام خاموش شدن قدرت محتوا را از دست می دهد) ،و باید به اندازه کافی بزرگ باشد تا بتواند کل مجموعه کاری برنامه در حال اجرا را نگه دارد..

هنگامی که CNC بوت می شود، نرم افزار سیستم را از FROM به DRAM برای اجرای سریع کپی می کند.

مشخصات کلیدی

4MB حافظه کاری برای عملیات CNC

ظرفیت 4MB DRAM A20B-2902-0020 حافظه کاری را برای عملیات فعال CNC فراهم می کند:

چشم انداز برنامه:CNC از قبل بلوک های G-code را قبل از نقطه اجرای فعلی می خواند و بلوک های حرکتی آینده را محاسبه می کند تا سرعت تغذیه صاف را از طریق مسیرهای ابزار منحنی حفظ کند.4MB DRAM پشتیبانی از یک پوشه چشم انداز معنی دار ️ هرچه بیشتر DRAM در دسترس باشد، بلوک های بیشتری را می توان از قبل محاسبه کرد، اجازه می دهد که شکل گیری سریعتر بدون مشکل انجام شود.

محل اقامت نرم افزار سیستم:هنگامی که CNC بوت می شود ، نرم افزار عامل آن از FROM به DRAM بارگذاری می شود. نرم افزار بارگذاری شده بخش قابل توجهی از DRAM موجود را اشغال می کند. برای نسل های CNC FANUC که از ماژول های DRAM 4MB استفاده می کردند ،این ظرفیت با نقش نرم افزار آن دوران مطابقت داشت..

هزينه هاي فوقاني چند وظيفه:اجرای نردبان PMC، نمایش صفحه نمایش، مدیریت ارتباطات و محاسبات سرو CNC در زمان واقعی همه در طول عملیات فضای DRAM را به اشتراک می گذارند.4MB ظرفیت متناسب با این نیازهای همزمان برای نسل CNC است که با استفاده از A20B-2902-0020.

سناریوهای کاربرد

تشخيص شکست بوت CNC:یک CNC FANUC در راه اندازی کامل ناکام می ماند. کدهای هشدار سیستم به یک خطا RAM اشاره می کنند. ماژول DRAM A20B-2902-0020 آزمایش شده و به عنوان معیوب شناسایی شده است.تعویض اجازه می دهد CNC برای شروع کامل و کار عادی را ادامه دهد.

تحقیقات مربوط به آلارم متناوب:یک CNC در بعد از ظهر روزهای تولید طولانی از راه اندازی مجدد تصادفی غیر قابل توضیح ایجاد می کند اما صبح به طور معمول مجدداً راه اندازی می شود. شک به خرابی سلول DRAM حساس به درجه حرارت وجود دارد.تعویض A20B-2902-0020 مشکل حافظه وابسته به دما را از بین می برد.

سوالات عمومی

س1: آیا A20B-2902-0020 با سیستم های FANUC سری 16، 18 یا 20/21 استفاده می شود؟

A20B-2902-0020 یک ماژول DRAM 4MB در سری A20B-2902 است. ماژول های DRAM 4MB مشابه در این سری (مانند A20B-2902-0531) برای سری 16، 18 و 21 تایید شده است.سازگاری دقیق سیستم CNC از نوع خاص A20B-2902-0020 از مستندات سخت افزاری سیستم CNC مورد استفاده تأیید شده است.. شناسایی نوع سیستم CNC میزبان و تایید از لیست قطعات جایگزین.

س2: آیا A20B-2902-0020 می تواند خارج از CNC آزمایش شود؟

ماژول های DRAM نیاز به آدرس خاص، داده ها و سیگنال های کنترل از یک سیستم میزبان دارند تا به آنها دسترسی پیدا شود ¢ آنها نمی توانند با یک اندازه گیری مداوم یا مقاومت ساده آزمایش شوند.آزمایش در مدار (در CNC نصب شده با CNC روشن شده) روش استاندارد استجایگزینی یک ماژول جایگزین شناخته شده و مشاهده اینکه آیا شکست بوت CNC حل می شود، عملی ترین روش تشخیصی است.

سوال 3: آیا جایگزینی A20B-2902-0020 بر پارامترهای ذخیره شده CNC یا برنامه ها تأثیر می گذارد؟

DRAM فرسودگی دارد تعویض ماژول DRAM بر محتوای هیچ ذخیره سازی غیر قابل تغییر تاثیر نمی گذاردبعد از نصب قطعات جایگزین، CNC به طور معمول راه اندازی می شود و نرم افزار سیستم را از FROM به ماژول جدید بارگذاری می کند.

سوال 4: علت شکست ماژول های DRAM در برنامه های CNC چیست؟

علل شایع: خستگی چرخه حرارتی در مفاصل جوش (گرمی مجدد و خنک کردن خاموش کردن برق باعث تضعیف اتصال جوش در طول سال های استفاده می شود)آسیب الکتروستاتیک ناشی از دستکاری بدون محافظت در طول تعمیرات قبلی؛ ولتاژ انتقال دهنده منبع برق که ولتاژ های اتصال داخلی DRAM را تحت فشار قرار می دهد؛ و پیری عام قطعات در ماژول های قدیمی که برای یک دهه یا بیشتر در حال استفاده هستند.

س5: چگونه DRAM 4MB از SRAM در سیستم حافظه CNC متفاوت است؟

DRAM (A20B-2902-0020): حافظه کاری سریع و با ظرفیت بالا. محتویات در هنگام خاموش شدن از دست می رود. نیاز به چرخه های تازه سازی مداوم برای حفظ داده ها در حالی که کار می کند. ظرفیت 4MB برای محیط کاری.

SRAM: حافظه ی آهسته تر، با ظرفیت کمتر و با باتری پشتیبانی می شود. محتوای آن را در هنگام خاموش کردن (از طریق باتری لیتیوم) نگه می دارد. پارامترها و برنامه ها را ذخیره می کند.تعویض SRAM نیاز به بازیابی داده ها از پشتیبان؛ جایگزین کردن DRAM انجام نمی شود.
