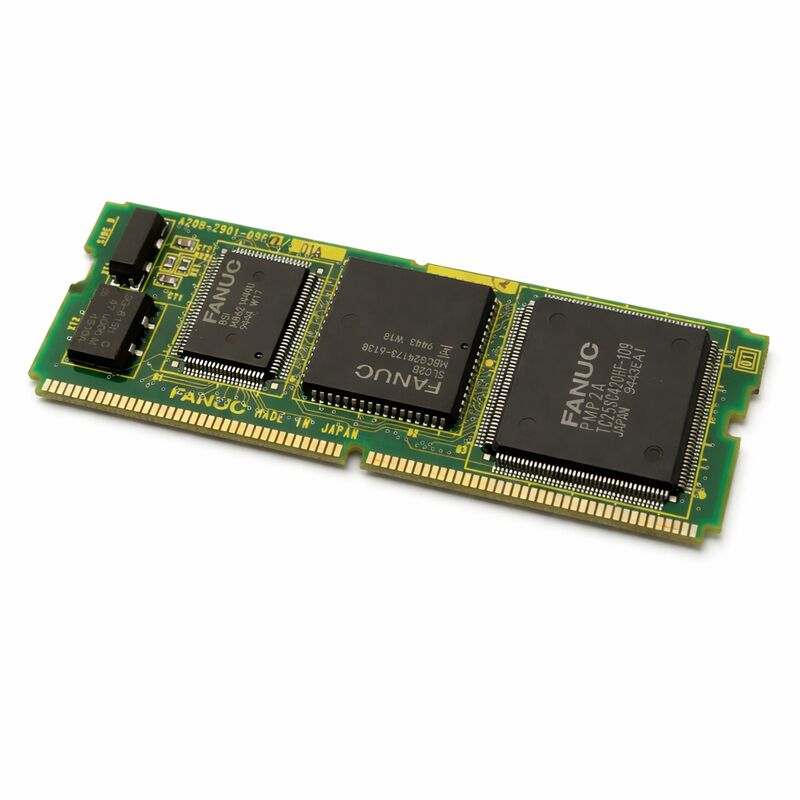

1pcs استفاده شده GE FANUC A20B-2901-0960 هیئت مدیره تست A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 | ماژول PMC-RB3 / RC3 با I/O Link — دست دوم / FANUC Series 16 / 18

PMC و I/O Link — آنچه این ماژول کنترل می‌کند

A20B-2901-0960 ماژول PMC-RB3/RC3 با I/O Link برای کنترلرهای FANUC Series 16 و 18 است. این ماژول دو عملکرد را به طور همزمان انجام می‌دهد: اجرای برنامه نردبانی PMC که عملیات خودکار ماشین ابزار را توالی‌بندی می‌کند، و مدیریت گذرگاه ارتباطی I/O Link که تمام سیگنال‌های دیجیتال بین CNC و دستگاه‌های I/O توزیع شده در سراسر ماشین را حمل می‌کند.

در سلسله مراتب CNC FANUC، PMC (کنترلر ماشین قابل برنامه‌ریزی) PLC یکپارچه است که در داخل سخت‌افزار CNC اجرا می‌شود. این منطق رله‌ای را اجرا می‌کند که تعویض ابزار، خنک‌کننده، قفل‌های ایمنی، پاسخ‌های پنل اپراتور و هر توالی اتوماسیون ماشین دیگری را که در کنار حرکت محور CNC اجرا می‌شود، کنترل می‌کند. برنامه نردبانی به طور جداگانه در ماژول FROM ذخیره می‌شود؛ این برد موتور اجرایی و استاد گذرگاه I/O Link را فراهم می‌کند که CNC را به I/O ماشین متصل می‌کند.

سمت I/O Link چیزی است که این ماژول را از یک برد PMC ساده‌تر بدون I/O Link متمایز می‌کند. هر سیگنال پنل اپراتور، هر نقطه I/O میدانی که از طریق یک واحد توسعه I/O Link متصل شده است، از این گذرگاه عبور می‌کند. هنگامی که رابط I/O Link A20B-2901-0960 از کار می‌افتد، تمام I/O متصل به طور همزمان از دست می‌رود — ماشین نمی‌تواند به ورودی‌های اپراتور پاسخ دهد و تمام نشانگرهای پنل خاموش می‌شوند. این الگوی از دست دادن کامل I/O، همراه با هشدار I/O Link در صفحه نمایش CNC، امضای خطا است که به طور خاص به این ماژول اشاره دارد تا به سیم‌کشی یا مشکلات دستگاه میدانی.

مشخصات کلیدی

RB3 در مقابل RC3 — سازگاری نسخه PMC

PMC-RB3 و PMC-RC3 نسخه‌های اجرایی نردبانی متفاوتی در خانواده FANUC PMC-RB/RC هستند. تعیین RB3/RC3 در این ماژول، مشخصات زبان نردبانی — مجموعه دستورالعمل‌ها، حداکثر تعداد مراحل، سرعت اجرا و آدرس‌دهی I/O — را تعریف می‌کند که برنامه PMC نوشته شده برای این ماشین به آن بستگی دارد. یک ماژول جایگزین باید با نسخه نصب شده مطابقت داشته باشد؛ یک ماژول با نسخه PMC متفاوت ممکن است برنامه نردبانی موجود را به درستی اجرا نکند، حتی اگر از نظر فیزیکی یکسان باشد.

قبل از سفارش، برچسب ماژول نصب شده را بررسی کنید که A20B-2901-0960 را نشان می‌دهد و مستندات ماشین را تأیید کنید که آیا در این موقعیت از PMC-RB3 یا PMC-RC3 استفاده می‌کند.

سوالات متداول

س۱: علائم اصلی خرابی A20B-2901-0960 چیست؟

سه الگوی قابل تشخیص: (۱) از دست دادن کامل پنل اپراتور — هیچ دکمه‌ای پاسخ نمی‌دهد، هیچ نشانگری روی پنل روشن نمی‌شود — همراه با هشدار I/O Link در CNC. این خرابی کامل I/O Link است و مستقیماً به این ماژول اشاره دارد. (۲) رفتار نامنظم I/O در چندین کانال به طور همزمان به جای یک کانال، که نشان‌دهنده تخریب استاد گذرگاه است. (۳) هشدارهای نردبانی PMC که خطاهای اجرایی را نشان می‌دهند زمانی که سیگنال‌های I/O فردی، کابل‌ها و دستگاه‌های میدانی تأیید شده‌اند خوب هستند.

س۲: آیا تعویض این ماژول نیاز به بارگذاری مجدد نردبان PMC دارد؟

خیر. نردبان PMC در ماژول FROM روی برد کنترل اصلی ذخیره می‌شود، نه در A20B-2901-0960. پس از نصب جایگزین و روشن کردن، CNC نردبان را به طور معمول از FROM بارگذاری می‌کند. قبل از بازگرداندن ماشین به تولید، ارتباط I/O Link را در صفحه تشخیص PMC تأیید کنید.

س۳: چگونه خطای ماژول PMC از خطاهای سیم‌کشی میدانی یا دستگاه میدانی تشخیص داده می‌شود؟

خرابی‌های ماژول PMC به طور همزمان بر بسیاری از نقاط I/O تأثیر می‌گذارند — تمام عملکردهای پنل به یکباره، یا کل شاخه I/O Link به یکباره. خطاهای سیم‌کشی فردی بر یک یا دو آدرس I/O در هر زمان تأثیر می‌گذارند. اگر چندین عملکرد I/O نامرتبط به طور همزمان در حالی که عملکردهای اصلی محور و اجرای برنامه CNC عادی باقی می‌مانند، و کابل‌ها و دستگاه‌های میدانی فردی تست خوبی دارند، ماژول PMC کاندید خطا است.

س۴: آیا A20B-2901-0960 می‌تواند در هر دو سیستم Series 16 و Series 18 استفاده شود؟

بله — این ماژول برای پلتفرم‌های FANUC Series 16 و 18 Model B/C شناسایی شده است. تعیین PMC-RB3/RC3 و رابط I/O Link در این نسل‌های مدل بین هر دو خانواده CNC مشترک است. قبل از سفارش، مستندات دقیق ماشین را تأیید کنید که این شماره قطعه را در موقعیت برد مربوطه مشخص می‌کند.

س۵: هنگام پذیرش یک A20B-2901-0960 دست دوم چه مواردی باید تأیید شود؟

شماره قطعه کامل A20B-2901-0960 را از برچسب ماژول تأیید کنید. درخواست تأیید نسخه PMC — RB3 یا RC3 — برای اطمینان از مطابقت با مشخصات برنامه نردبانی ماشین. برای یک واحد دست دوم، بپرسید که آیا در یک سیستم زنده Series 16 یا 18 با ارتباط I/O Link تأیید شده آزمایش شده است، نه فقط روشن شده است. قبل از نصب، کنتاکت‌های کانکتور برد را برای خوردگی یا آسیب مکانیکی بازرسی کنید.
