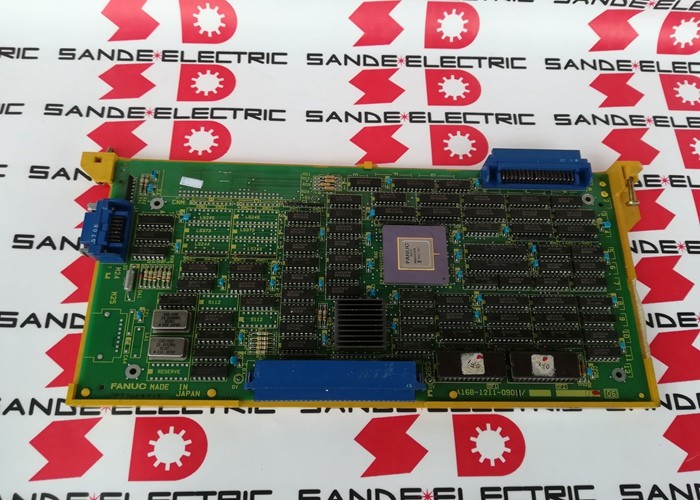

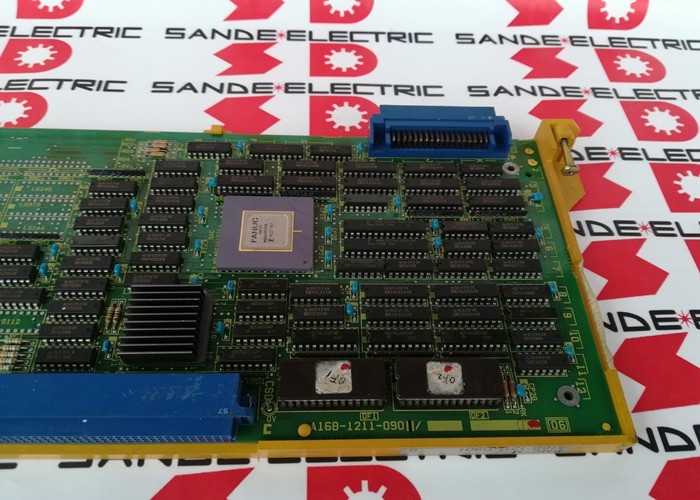

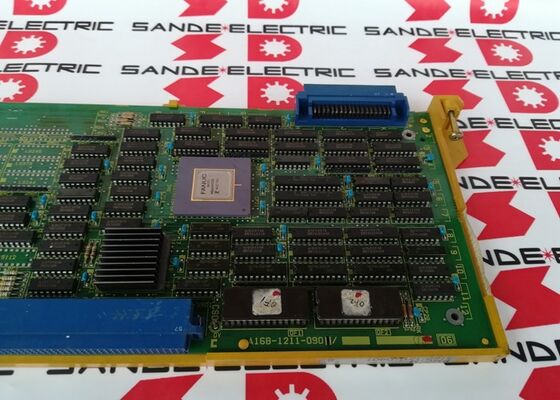

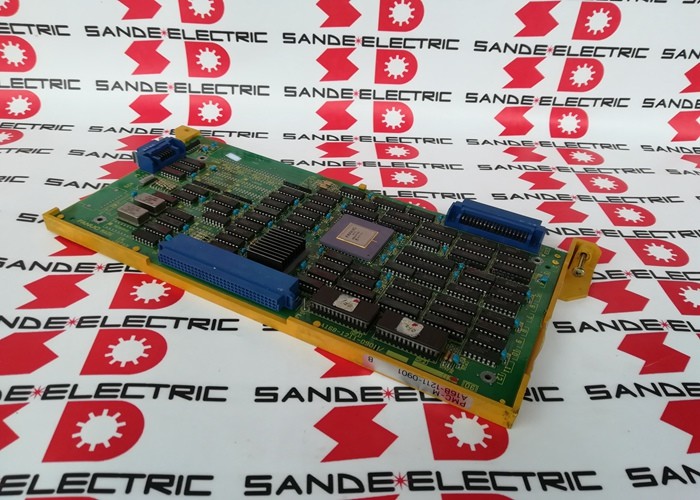

A16B-1211-0901 برد PCB Fanuc A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 | برد ROM FANUC PMC-M — Series 0-B / 0-C / 0-D / 0-F / Extended PLC Ladder EPROM / نصف یا تمام عرض

PMC-M در مقابل PMC-L - چرا این هیئت مهم است

DNC Electronics تمایز کلیدی را توضیح می دهد: "این برد یک نردبان PLC گسترده (کنترل کننده ماشین قابل برنامه ریزی) است که بر روی برد بارگذاری می شود که حاوی EPROM های بسیار بیشتری نسبت به PMC-L ارزان تر روی کارت حافظه است که می تواند ارائه دهد."

در معماری CNC سری 0-C FANUC، برنامه‌های پله‌ای PMC (کنترل‌کننده ماشین قابل برنامه‌ریزی) در دو سطح هستند:

PMC-L (PMC Light):یک برنامه نردبان جمع و جور که روی کارت حافظه استاندارد CNC ذخیره می شود. تعداد گام های برنامه محدود - مناسب برای ماشین هایی با منطق توالی نسبتا ساده.

PMC-M (PMC Medium):یک برنامه نردبان توسعه یافته ذخیره شده بر روی برد ROM اختصاصی A16B-1211-0901 — از نظر فیزیکی ظرفیت EPROM بیشتر از رویکرد کارت حافظه است. DNC تأیید می‌کند: «این بردها معمولاً در نصب‌های پیچیده‌تر ماشین‌ابزار 0-C، 0-D، 0-F نصب می‌شوند و به عملکرد نردبان PMC-M ROM PLC 0-C اجازه می‌دهند فراتر از استاندارد PMC-L».

مفهوم ساده است: A16B-1211-0901 به ماشین‌های پیچیده‌تر خدمات می‌دهد - ماشین‌هایی با پانل‌های اپراتور بزرگ‌تر، نقاط ورودی/خروجی ماشین بیشتر، توالی‌های تغییر ابزار بیشتر، عملکردهای ماشین کمکی بیشتر - که در آن‌ها تعداد گام‌های PMC-L کافی نیست.

مشخصات کلیدی

PMC-M ROM و RAM - سیستم کامل PMC-M

Fanuc-controller.com برای A16B-1211-0910 مجاور (برد RAM PMC-M) تأیید می کند: "حافظه RAM توسعه یافته را برای اجرای منطق نردبان PMC، کنترل توالی ماشین و عملکردهای ارتباطی MMC فراهم می کند. ماژول پلاگین روی واحد کنترل اصلی، اغلب با 21110-90 RBOM جفت می شود."

در معماری PMC-M:

• A16B-1211-0901 (برد رام):برنامه نردبان PMC را در EPROM غیر فرار نگه می دارد. منطق نردبان در اینجا به طور دائم ذخیره می شود - بدون پشتیبان گیری از باتری در چرخه های برق دوام می آورد.
• A16B-1211-0910 (برد RAM):حافظه کاری را فراهم می کند که در آن برنامه نردبان ذخیره شده در ROM اجرا می شود - فضای RAM برای داده های متغیر، تایمرها، شمارنده ها و نتایج میانی در طول اجرای PMC.

سناریوهای کاربردی

خطای برد ROM PMC-M:یک مرکز ماشین‌کاری سری 0-C آلارم‌های PMC را توسعه می‌دهد - منطق توالی از کار می‌افتد، عملکرد ماشین پاسخگو نمی‌شود. برد رام A16B-1211-0901 به عنوان ایراد شناخته شده است. جایگزینی (با محتوای برنامه نردبان صحیح) عملکرد PMC را بازیابی می کند.

ارتقاء ماشین ابزار سری 0-C از PMC-L:یک CNC سری 0-C که PMC-L را اجرا می‌کند، پس از اضافه کردن توالی‌های جدید، به ظرفیت برنامه نردبان بیشتری نیاز دارد. برد ROM A16B-1211-0901 PMC-M برای ارائه ظرفیت EPROM گسترده برای برنامه بزرگتر نصب شده است.

سوالات متداول

Q1: نقش برد ROM PMC-M در زمانی که محتوای EPROM خالی است چیست؟

A16B-1211-0901 یک برد سخت افزاری است - تراشه های EPROM آن برنامه نردبان PMC واقعی را برای ماشین ابزار خاص ذخیره می کند. یک برد جایگزین با EPROM های خالی نمی تواند هیچ منطق دنباله ای را اجرا کند تا زمانی که برنامه نردبان صحیح بارگذاری شود. سازنده ماشین ابزار یا مهندس خدمات FANUC محتوای اصلی برنامه را در اختیار دارد — قبل از سفارش برد جایگزین بدون محتوای برنامه از پیش بارگذاری شده، این موضوع را تأیید کنید.

Q2: آیا A16B-1211-0901 با هر دو فرمت شاسی CNC نیم عرض و تمام عرض سازگار است؟

CNC Electronics تأیید می‌کند: «می‌توان آن را به فرمت اصلی 0-C 16 یا 32 بیتی با عرض نیم یا تمام وصل کرد». برد به صورت فیزیکی از هر دو پیکربندی شاسی پشتیبانی می کند. قالب خاص شاسی را از اسناد پانل ماشین ابزار تأیید کنید.

Q3: A16B-1211-0901 چه تفاوتی با برد RAM PMC-M (A16B-1211-0910) دارد؟

A16B-1211-0901 برد ROM است — ذخیره سازی غیر فرار مبتنی بر EPROM برای کد برنامه نردبان PMC. A16B-1211-0910 برد RAM است - حافظه کاری فرار برای اجرای PMC. هر دو برای سیستم کامل PMC-M مورد نیاز هستند. برد ROM برنامه را به طور دائم ذخیره می کند. برد RAM فضای کاری اجرا را فراهم می کند.

Q4: آیا جایگزینی A16B-1211-0901 بر پارامترهای محور CNC تأثیر می گذارد؟

نه. پارامترهای محور CNC (بهره های سروو، محدودیت های تغذیه، جابجایی مختصات) در SRAM اصلی CNC - جدا از برد PMC ROM قرار دارند. جایگزین کردن A16B-1211-0901 بر پارامترهای محور ذخیره شده تأثیری ندارد. فقط برنامه نردبان PMC تحت تأثیر قرار می گیرد - که باید در EPROM برد جایگزین وجود داشته باشد.

Q5: چه گزینه های خدماتی برای A16B-1211-0901 موجود است؟

چندین تامین کننده به این برد سرویس می دهند: MRO Electric (تعویض و تعمیر)، CNC Electronics (تعویض، مازاد و تعمیر)، کنترل 4 بعدی (سرویس تعمیر). این هیئت دارای پشتیبانی فراگیر پس از بازار در سه قاره است.
