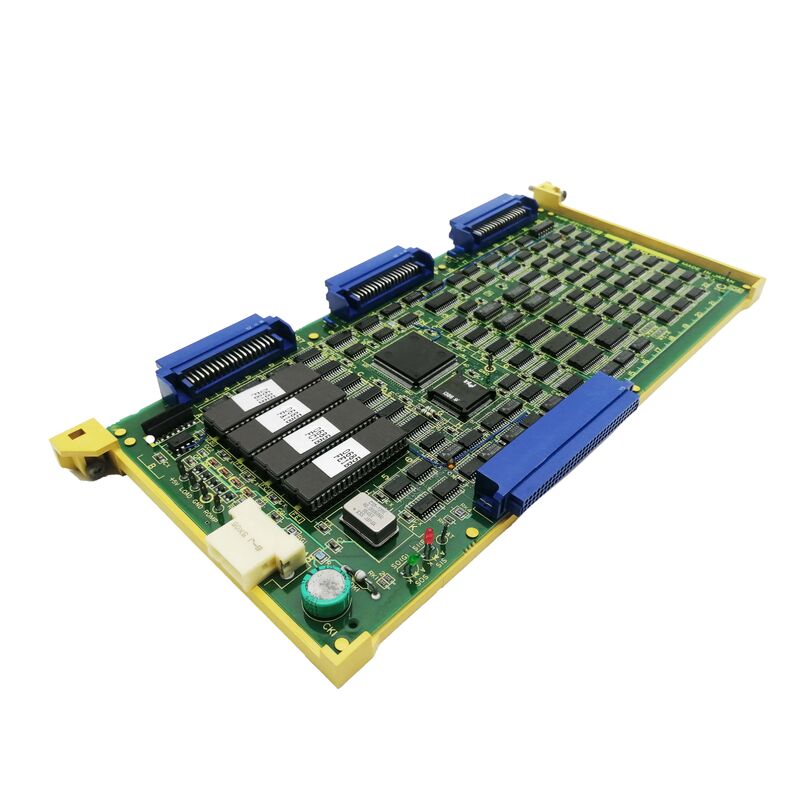

A16B-1211-0900 Fanuc PCB Board A16B12110900 AI6B-I2II-O9OO

A16B-1211-0900 | برد آداپتور FANUC PMC-M MDI/CRT A2 — سری 00C CNC / 1 از 2 مونتاژ برد A02B-0086-C052

آداپتور PMC-M CRT/MDI - اتصال رابط اپراتور

A16B-1211-0900 برد آداپتوری است که سخت افزار رابط اپراتور سری 00C CNC - نمایشگر CRT و صفحه کلید MDI - را به سیستم الکترونیکی PMC-M (کنترل کننده ماشین قابل برنامه ریزی، مدل M) متصل می کند. در معماری CNC سری 00C FANUC، PMC-M به عنوان کنترل کننده توالی ماشین عمل می کند. برد آداپتور A16B-1211-0900 لایه رابط فیزیکی و الکتریکی را بین:

نمایشگر CRT:مانیتور CRT که نمایش برنامه CNC، صفحه‌های پارامتر، پیام‌های هشدار و اطلاعات تشخیصی را نشان می‌دهد. برد آداپتور داده‌های نمایشگر PMC-M را به سیگنال‌های ویدیویی که CRT را هدایت می‌کنند، ترجمه می‌کند.

صفحه کلید MDI:صفحه کلید ورودی داده دستی برای ورود برنامه اپراتور، ویرایش پارامترها و دستورات حالت دستی استفاده می شود. برد آداپتور ماتریس کلید MDI را اسکن می کند، فشارهای کلید را رمزگشایی می کند و آنها را برای پردازش به PMC-M ارسال می کند. بدون A16B-1211-0900، نه صفحه نمایش CRT و نه صفحه کلید MDI نمی توانند کار کنند - اپراتور تمام بازخورد بصری و قابلیت ورودی دستی را از دست می دهد.

اطلاعات کلیدی محصول

سری 00C - پلت فرم CNC

"#00C" در توضیحات FANUC Series 00C را به عنوان پلت فرم CNC سازگار شناسایی می کند. سری 00 یک نسل CNC FANUC است که برای ماشین‌ابزارهایی طراحی شده است که به کنترل فشرده و یکپارچه CNC نیاز دارند - نام 00C نسل خاصی را در سری 00 شناسایی می‌کند. رابط اپراتور Series 00C که از برد آداپتور A16B-1211-0900 برای اتصال CRT/MDI استفاده می‌کند، نمونه‌ای از معماری سخت‌افزاری CNC در این دوره است - بردهای آداپتور گسسته که الکترونیک کنترل دیجیتال CNC را با سخت‌افزار رابط آنالوگ و صفحه کلید اپراتور متصل می‌کنند.

سناریوهای کاربردی

خطای نمایشگر CNC سری 00C:نمایشگر CRT سری 00C FANUC در حالی که CNC به کار خود ادامه می دهد هیچ تصویر یا صفحه نمایش خرابی را نشان نمی دهد. برد آداپتور A16B-1211-0900 به عنوان خطا شناسایی شده است. تعویض عملکرد صفحه نمایش CRT را بازیابی می کند.

صفحه کلید MDI پاسخگو نیست:صفحه کلید MDI سری 00C CNC پاسخ نمی دهد - فشار دادن کلیدها ثبت نمی شود. مدار اسکن صفحه کلید A16B-1211-0900 خطای شناسایی شده است. جایگزینی ورودی MDI را بازیابی می کند.

سوالات متداول

Q1: برد همراه (برد 2) برای مجموعه A02B-0086-C052 چیست؟

مجموعه A02B-0086-C052 حاوی A16B-1211-0900 به عنوان برد 1 است. برد دوم در مجموعه از مستندات کامل مونتاژ یا لیست سخت افزار واحد خاص مشخص می شود. هنگام تشخیص عیب، در صورت امکان هر دو برد را به طور مستقل آزمایش کنید تا قبل از سفارش، تأیید کنید کدام برد خراب شده است.

Q2: نام "A2" در "PMC-M MDI/CRT ADAPTER A2" چیست؟

"A2" نوع و نسخه سخت افزار آداپتور را در خانواده آداپتور رابط اپراتور PMC-M مشخص می کند. نوع A پیکربندی آداپتور استاندارد است. نسخه 2 (A2) بازنگری سخت افزاری یا سطح قابلیت خاصی را در این نوع نشان می دهد. این آن را از نوع A نسخه 1 یا هر گونه نوع B که ممکن است برای پیکربندی های مختلف PMC-M وجود داشته باشد متمایز می کند.

Q3: آیا A16B-1211-0900 مختص سری 00C است یا سایر نسل های CNC FANUC را ارائه می دهد؟

"#00C" در توضیحات به صراحت سازگاری سری 00C را مشخص می کند. سری 00C از معماری کنترلر PMC-M استفاده می کند. اینکه آیا این برد آداپتور به سایر سیستم‌های CNC مجهز به PMC-M خدمت می‌کند یا خیر، به سازگاری مجموعه A02B-0086-C052 در مدل‌های مختلف CNC بستگی دارد. از اسناد سخت افزاری قابل اجرا FANUC تأیید کنید.

Q4: آیا جایگزینی A16B-1211-0900 بر روی داده های CNC تأثیر می گذارد؟

نه. پارامترها و برنامه های CNC در ماژول های حافظه اصلی CNC قرار دارند. برد آداپتور CRT/MDI هیچ داده CNC ذخیره شده ای را در خود نگه نمی دارد - این یک برد رابط سخت افزاری است. جایگزین کردن A16B-1211-0900 بر روی داده های ماشینکاری ذخیره شده تأثیر نمی گذارد.
