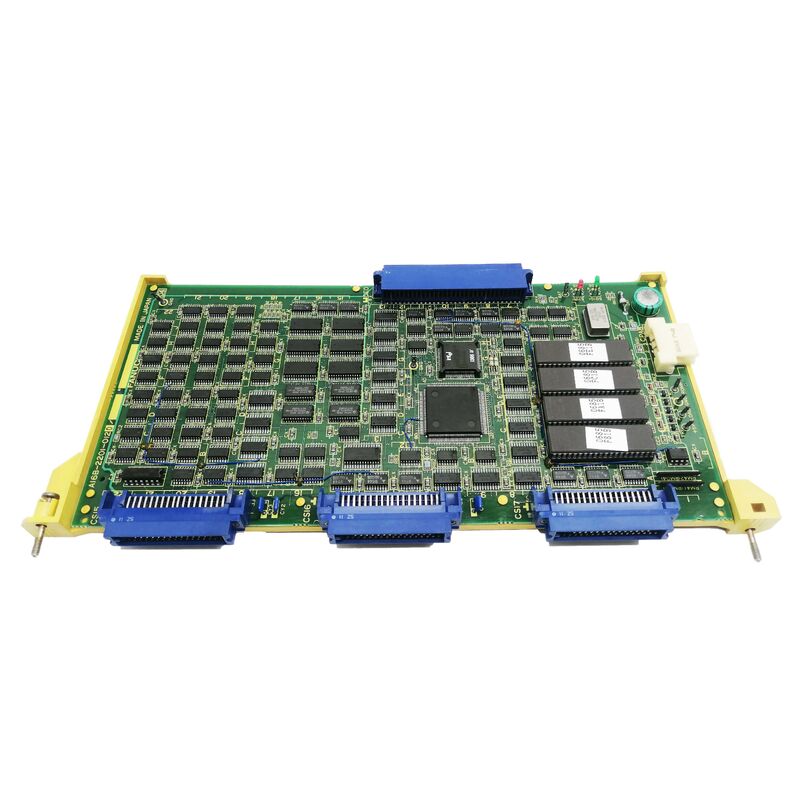

A16B-1210-0810 Fanuc PCB Board A16B12100810 AI6B-I2IO-O8IO

A16B-1210-0810∙ FANUC صفحه اصلی CPU PCB ∙ CNC Central Processing Board / سری A16B-1210 / کنترل عملکرد بالا

A16B-1210-0810 پردازنده مرکزی CNC

روک صنعتي تاييد ميکنه: "بورد پردازنده اصلي FANUC A16B-1210-0810یک صفحه مدار چاپی با عملکرد بالا که به عنوان واحد پردازش مرکزی برای طیف گسترده ای از سیستم های CNC FANUC طراحی شده است." صفحه اصلی CPU هسته پردازش CNC است

اجرای برنامه CNC:هر بلوک کد G در یک برنامه جزئی از سی پی یو اصلی عبور می کند. سی پی یو بلوک را می خواند، نوع دستور را رمزگشایی می کند، حرکت یا عمل مورد نیاز را محاسبه می کند،و نتیجه را به سخت افزار مناسب پایین رود انتقال می دهد.

تعویض محور:پردازنده اصلی، مداخله ریاضی را انجام می دهد که موقعیت دستور داده شده هر محور را در هر چرخه بروزرسانی سرو تعیین می کند. مداخله خطی، مداخله دایره ایو سایر انواع مسیرها همگی در اینجا حل می شوند.اجرای نردبان PMCبرنامه نردبان کنترل کننده ماشین قابل برنامه ریزی governing تمام توالی های ماشین اجرا در منابع پردازش اصلی CPU.

هماهنگی سیستم:مدیریت حافظه، تولید داده های نمایش، مدیریت ارتباطات و مدیریت دستگاه های حاشیه ای سخت افزاری همه از CPU اصلی اجرا می شوند.

مشخصات کلیدی

صفحه اصلی CPU و معماری CNC ماژولار

در معماری سخت افزاری CNC FANUC ، صفحه اصلی CPU اطلاعات اصلی را فراهم می کند.

ماژول های حافظه:FROM (برنامه سیستم) و SRAM (پارامترها/برنامه ها) ذخیره داده های مداوم که CPU در طول عملیات بارگذاری و اصلاح می کند.

صفحه های رابط محور:کارت های رابط servo که CPU را به تقویت کننده های servo drive متصل می کنند.

هیئت های انتخاب:بوردهای ارتباطی، گرافیکی و عملکردی که قابلیت CPU پایه را گسترش می دهند.A16B-1210-0810 صفحه اصلی CPU هماهنگی تمام این زیرسیستم ها عمل به عنوان مرکز که از طریق آن تمام جریان داده های CNC.

سناریوهای کاربرد

خطا پردازنده اصلي CNC:یک سیستم CNC FANUC دچار خرابی های مداوم بوت یا آژیر پردازش می شود. A16B-1210-0810 به عنوان خطا شناسایی می شود. پس از پشتیبان گیری SRAM، جایگزینی پردازش کامل CNC را بازیابی می کند.

تعمیرات CNC:یک تاسیسات تولیدی که یک سیستم CNC قدیمی FANUC را ارتقا می دهد یا بازسازی می کند، صفحه اصلی CPU A16B-1210-0810 را به عنوان بخشی از تجدید الکترونیک جایگزین می کند.

سوالات عمومی

سوال 1: کدام سیستم های CNC از صفحه اصلی CPU A16B-1210-0810 استفاده می کنند؟

روک صنعتی تایید می کند که A16B-1210-0810 به "مجموعه وسیعی از سیستم های CNC FANUC خدمت می کند." مدل خاص CNC از مدارک سیستم نصب شده هیئت مدیره و جدول قطعات یدکی فانوک مورد استفاده تایید شده است.

س2: آیا داده های SRAM باید قبل از جایگزینی A16B-1210-0810 پشتیبان گیری شوند؟

بله. به عنوان یک صفحه اصلی CPU، A16B-1210-0810 با ماژول های SRAM که پارامترهای CNC و برنامه های قطعات را نگه می دارند، کار می کند. قبل از جایگزینی صفحه اصلی CPU،انجام یک پشتیبان گیری کامل SRAM با استفاده از عملکرد پشتیبان گیری CNCبعد از نصب جايگزين، تمام داده ها رو از نسخه ي پشتیباني برگردون

سوال 3: تفاوت بین A16B-1210-0810 و A16B-1212-0810 (اگر وجود داشته باشد) چیست؟

سری A16B-1210 خانواده کارت CPU است؛ سری A16B-1212 خانواده کارت حافظه / I / O است که در این جلسه تأیید شده است (بورد حافظه A16B-1212-0210 ، کارت I / O A16B-1212-0221).این ها دسته های عملکردی اساساً متفاوت هستند یک کارت CPU در مقابل یک حافظه یا کارت I / Oهمیشه از صفحه نصب شده شماره قطعات دقیق را تایید کنید.
